تفاصيل المنتج:
|
| نوع المنتج: | 155Mbps المدمجة SFP BIDI الإرسال والاستقبال | سرعة البت: | 155 ميجابت في الثانية / 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي (Ch1): | TX1310nm / RX1490nm | الطول الموجي (Ch2): | TX1310nm / RX1490nm |
| طول السلك: | 40 كم | موصل: | مزدوج LC / UPC |
| مكون: | FP + PIN | الكلمات الدالة: | جهاز إرسال واستقبال SFP مزدوج القنوات صغير الحجم |
| إبراز: | SFP مدمج ثنائي القناة,RX1490nm Compact SFP,155 ميجابت في الثانية CSFP |
||

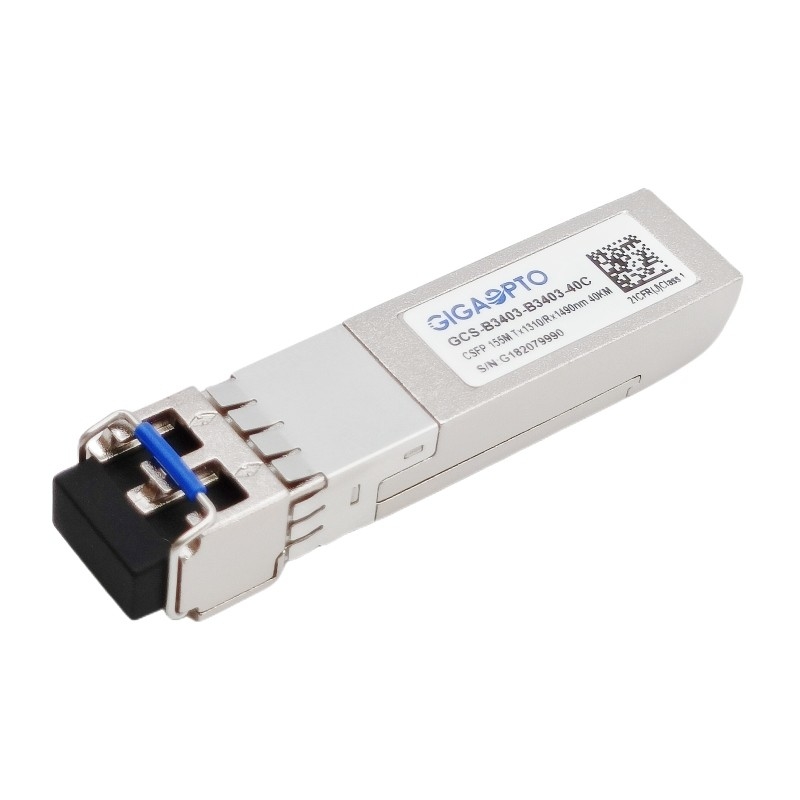

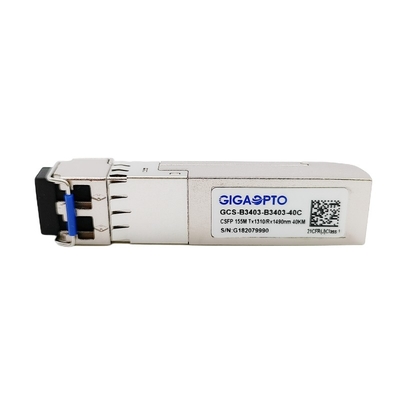

155Mbps صغيرة الحجم Bi-Di SFP Transceiver 1310nm TX1490 nm RX 40km
وصف
إن GCS-B3403-B3403-40C عامل الشكل الصغير المدمج القابل للتوصيل (CSFP) هو نسخة من SFP بنفس عامل الشكل الميكانيكي الذي يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.
يتضمن منفذين BOSA في منفذ SFP واحد ، كل BOSA يتكون من جهاز إرسال ليزر عالي الجودة 1310nm FP وحساسية عالية 1490nm PIN ضوئي ضوئي ، مما يوفر سرعة نقل 155 ميجابت في الثانية مع ارتباط 40 كم.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472 ، يتم توفير شاشات في الوقت الحقيقي لدرجة الحرارة ، جهد الإمداد ، تيار انحياز الليزر ، متوسط طاقة خرج الليزر واستقبال طاقة الإخراج.
جهاز الإرسال والاستقبال SFP المدمج بسرعة 155 ميجابت في الثانية متوافق تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) والحاصل على شهادة CE / RoHS.
سمات
| سلسلة المنتج | 155Mbps صغيرة الحجم SFP Dual BIDI | ص/ن | GCS-B3403-B3403-40C |
| شكل عامل | مدمج SFP | يكتب | قناة BIDI مزدوجة لكل منفذ SFP |
| معدل البيانات(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تَوصِيل | 40 كم @ SMF | موصل | LC دوبلكس |
| الطول الموجي-الفصل 1 | TX1310nm / RX1490nm | الطول الموجي-الفصل 2 | TX1310nm / RX1490nm |
| قوةالجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| المرسليكتب | الليزر FP | المتلقييكتب | PIN / TIA |
| تيX متوسطقوة | -1 ~ -4 ديسيبل | صXحساسية | <-39 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | RX التشبع | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 38 ديسيبل | التشخيص الرقمي | الدعم |
| درجة الحرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (RMS) | ∆λ | 4 | نانومتر | |||||
| متوسط انتاج الطاقة | العبوس | -1 | -4 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1510 | نانومتر | ||||
| المتلقي حساسية | -35 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -35 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
