تفاصيل المنتج:
|
| اسم المنتج: | 40 جيجا بايت SWDM4 | معدل التاريخ: | 40 جيجابت / ثانية |
|---|---|---|---|
| شكل عامل: | QSFP + | مسافه: بعد: | 440 م @ OM5 / 350 م @ OM4 / 240 م @ OM3 |
| موصل: | دوبلكس LC | مكون: | VCSEL + PIN |
| تسليط الضوء: | QSFP-40G-CSR-S ، 40G SWDM4 | ||
| إبراز: | QSFP + MMF جهاز الإرسال والاستقبال البصري,جهاز الإرسال والاستقبال البصري 850 نانومتر MMF,40GBASE SWDM4 |
||
استنادًا إلى اتفاقية صناعية متعددة المعايير (SWDM-MSA) ، قابلية تشغيل تفاعلي أكثر انفتاحًا من حلول الملكية الأخرى مثل QSFP-SR-BD
ترقية عرض النطاق الترددي بشكل فعال من حيث التكلفة من 10G إلى 40G دون تغيير الألياف الموجودة
وصف

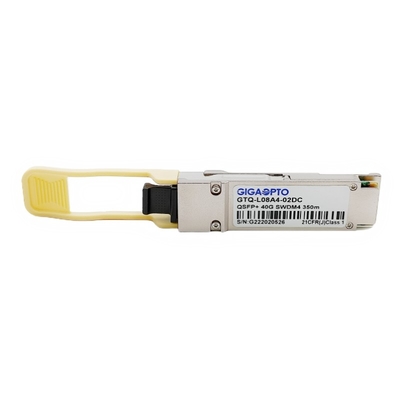

GTQ-L08A4-02DC هو نوع من أجهزة الإرسال والاستقبال الضوئية القابلة للتوصيل التي تستخدم تقنية SWDM (الإرسال المتعدد بتقسيم الطول الموجي القصير) التي تعمل مع الألياف متعددة الأوضاع ، مما يوفر 4 قنوات في منطقة 850-940 نانومتر بسرعة 10 جيجابت في الثانية / الممرات ، والتي يمكنها نقل إشارة متعددة الإرسال 40 جيجا على نطاق واسع نطاق OM5 بأطوال تصل إلى 440 مترًا (240 مترًا على OM3 / 350 مترًا في OM4) مع موصل LC مزدوج الاتجاه.
يستخدم أليافين (مزدوجين) بدلاً من ثمانية (SR4) ، هذا 40G SWDM4-S هو حل أكثر فعالية من حيث التكلفة لجهاز الإرسال والاستقبال لتطبيقات ترحيل 10G إلى 40G.
تتوافق أجهزة الإرسال والاستقبال QSFP + 40Gbase-SWDM4 مع الواجهة الكهربائية QSFP + MSA و IEEE 802.3ba XLPPI.
تتوفر وظائف التشخيص الرقمي عبر واجهة I2C ، كما هو محدد بواسطة QSFP + MSA.
تخصيص
| فئة المنتج | 40 جيجا بايت SWDM4 | ف / ن | GTQ-L08A4-02DC |
| شكل عامل | QSFP + | معدل البيانات | 41.2 جيجابت في الثانية (4 × 10.3 جيجابت في الثانية) |
| مسافة الارتباط | 440 م @ OM5 / 350 م @ OM4 / 240 م @ OM3 | نوع الوسائط | MMF |
| الطول الموجي (CH1-CH4) | 850 نانومتر ، 880 نانومتر ، 910 نانومتر ، 940 نانومتر | موصل | LC دوبلكس |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | 3.5 واط |
| نوع المرسل | 850 مم VCSEL | نوع المستقبل | دبوس |
| قوة الارسال | -7.5 ~ + 3dBm | المتلقي حساسية | <-9.1 ديسيبل |
| نسبة الانقراض | > 2 ديسيبل | DOM / DDM | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | متوافق | CE / FCC / بنفايات | |
| البروتوكولات | 40G Ethernet ، SFF-8436 ، SFF-8636 ، متوافق مع MSA | ||
ميزة
التطبيقات
الخصائص البصرية
| خصائص إشارة الإدخال الكهربائية لجهاز الإرسال (TP1) |
دقيقة |
عادي |
الأعلى |
الوحدات |
الظروف |
| واحد التسامح الجهد المدخلات | -0.3 | 4 | الخامس | يشار إلى إشارة TP1 مشتركة | |
| جهد إدخال التيار المتردد المشترك للوضع | 15 | بالسيارات | RMS | ||
| خسارة إرجاع المدخلات التفاضلية | انظر 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| تفاضل لخسارة إرجاع المدخلات ذات الوضع الشائع | 10 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| J2 تسامح Jitter | 0.17 | واجهة المستخدم | |||
| J9 تسامح Jitter | 0.29 | واجهة المستخدم | |||
| تحمل انكماش عرض النبض المعتمد على البيانات (DDPWS) |
0.07 |
واجهة المستخدم |
|||
| قيم المواصفات | |||||
|
إحداثيات قناع العين: X1 ، X2 Y1 و Y2 |
0.11،0.31 95350 |
واجهة المستخدم بالسيارات |
نسبة الضرب = 5E-5 |
||
| إشارة معايرة الحديث المتبادل VMA | 850 | بالسيارات |
أثناء معايرة إشارة الاتصال |
||
| أوقات انتقال إشارة معايرة الحديث المتبادل ، من 20٪ إلى 80٪ |
34 |
ملاحظة |
|||
| خصائص إشارة الخرج الكهربائي لجهاز الاستقبال (TP4) |
دقيقة |
عادي |
الأعلى |
وحدة |
|
|
نطاق تحمل جهد الخرج المفرد |
-0.3 |
4 |
الخامس |
يشار إلى إشارة مشتركة |
|
| جهد خرج الوضع المشترك للتيار المتردد (RMS) | 7.5 | بالسيارات | |||
| عدم تطابق الإنهاء عند 1 ميجا هرتز | 5 | ٪ | |||
| خسارة عودة الخرج التفاضلي | انظر 86A.4.2.1 | ديسيبل | من 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| خسارة عودة خرج الوضع المشترك | انظر 86A.4.2.2 | ديسيبل | من 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | ملاحظة | |||
| خرج J2 Jitter | 0.42 | واجهة المستخدم | |||
| خرج J9 Jitter | 0.65 | واجهة المستخدم | |||
| قيم المواصفات | |||||
|
إحداثيات قناع العين: X1 ، X2 Y1 و Y2 |
0.29،0.5 150425 |
واجهة المستخدم بالسيارات |
نسبة الإصابة = 5E-5 |
||
| مصدر تداخل VMA ، كل حارة | 700 | بالسيارات | في TP1a | ||
| أوقات انتقال مصدر الحديث المتبادل ، من 20٪ إلى 80٪ | 37 | ملاحظة | في TP1a | ||
الكهرباءصفات
| خصائص إشارة الإدخال الكهربائية لجهاز الإرسال (TP1) |
دقيقة |
عادي |
الأعلى |
الوحدات |
الظروف |
| واحد التسامح الجهد المدخلات | -0.3 | 4 | الخامس | يشار إلى إشارة TP1 مشتركة | |
| جهد إدخال التيار المتردد المشترك للوضع | 15 | بالسيارات | RMS | ||
| خسارة إرجاع المدخلات التفاضلية | انظر 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| تفاضل لخسارة إرجاع المدخلات ذات الوضع الشائع | 10 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| J2 تسامح Jitter | 0.17 | واجهة المستخدم | |||
| J9 تسامح Jitter | 0.29 | واجهة المستخدم | |||
| تحمل انكماش عرض النبض المعتمد على البيانات (DDPWS) |
0.07 |
واجهة المستخدم |
|||
| قيم المواصفات | |||||
|
إحداثيات قناع العين: X1 ، X2 Y1 و Y2 |
0.11،0.31 95350 |
واجهة المستخدم بالسيارات |
نسبة الضرب = 5E-5 |
||
| إشارة معايرة الحديث المتبادل VMA | 850 | بالسيارات |
أثناء معايرة إشارة الاتصال |
||
| أوقات انتقال إشارة معايرة الحديث المتبادل ، من 20٪ إلى 80٪ |
34 |
ملاحظة |
|||
| خصائص إشارة الخرج الكهربائي لجهاز الاستقبال (TP4) |
دقيقة |
عادي |
الأعلى |
وحدة |
|
|
نطاق تحمل جهد الخرج المفرد |
-0.3 |
4 |
الخامس |
يشار إلى إشارة مشتركة |
|
| جهد خرج الوضع المشترك للتيار المتردد (RMS) | 7.5 | بالسيارات | |||
| عدم تطابق الإنهاء عند 1 ميجا هرتز | 5 | ٪ | |||
| خسارة عودة الخرج التفاضلي | انظر 86A.4.2.1 | ديسيبل | من 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| خسارة عودة خرج الوضع المشترك | انظر 86A.4.2.2 | ديسيبل | من 10 ميجا هرتز إلى 11.1 جيجا هرتز | ||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | ملاحظة | |||
| خرج J2 Jitter | 0.42 | واجهة المستخدم | |||
| خرج J9 Jitter | 0.65 | واجهة المستخدم | |||
| قيم المواصفات | |||||
|
إحداثيات قناع العين: X1 ، X2 Y1 و Y2 |
0.29،0.5 150425 |
واجهة المستخدم بالسيارات |
نسبة الإصابة = 5E-5 |
||
| مصدر تداخل VMA ، كل حارة | 700 | بالسيارات | في TP1a | ||
| أوقات انتقال مصدر الحديث المتبادل ، من 20٪ إلى 80٪ | 37 | ملاحظة | في TP1a | ||
مواصفات مراقبة التشخيص الرقمي
| المعلمات | وحدة | تخصيص |
| مراقب درجة الحرارة | درجة مئوية | ± 3 |
| مراقب الجهد | الخامس | ± 5٪ |
| I_bias Monitor | مللي أمبير | ± 10٪ |
| استقبال الطاقة (Rx) مراقب | ديسيبل | ± 3.0 |
| شاشة إرسال الطاقة (Tx) | ديسيبل | ± 3.0 |
الأبعاد الميكانيكية
