تفاصيل المنتج:
|
| اسم المنتج: | QSFP 40GBASE-LR4L | معدل البت: | 40 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر CWDM (1270 نانومتر -1330 نانومتر) | نوع الألياف: | SMF |
| نوع LD / PD: | DFB / رقم التعريف الشخصي | تَوصِيل: | 2 كم |
| موصل: | دوبلكس LC | ضمان: | 36 شهرًا |
| تسليط الضوء: | QSFP + 40 جيجابت LR4L لمسافة 2 كم LC Receptacle DOM | ||
| إبراز: | QSFP + جهاز الإرسال والاستقبال من الألياف الضوئية,وجهاز الإرسال والاستقبال من الألياف الضوئية DOM,وجهاز الإرسال والاستقبال الليفي LC |
||

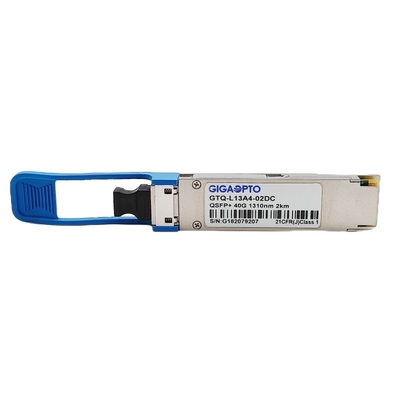

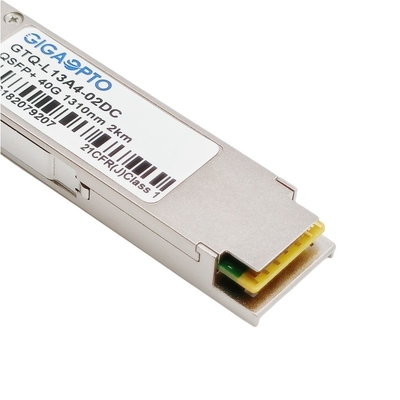

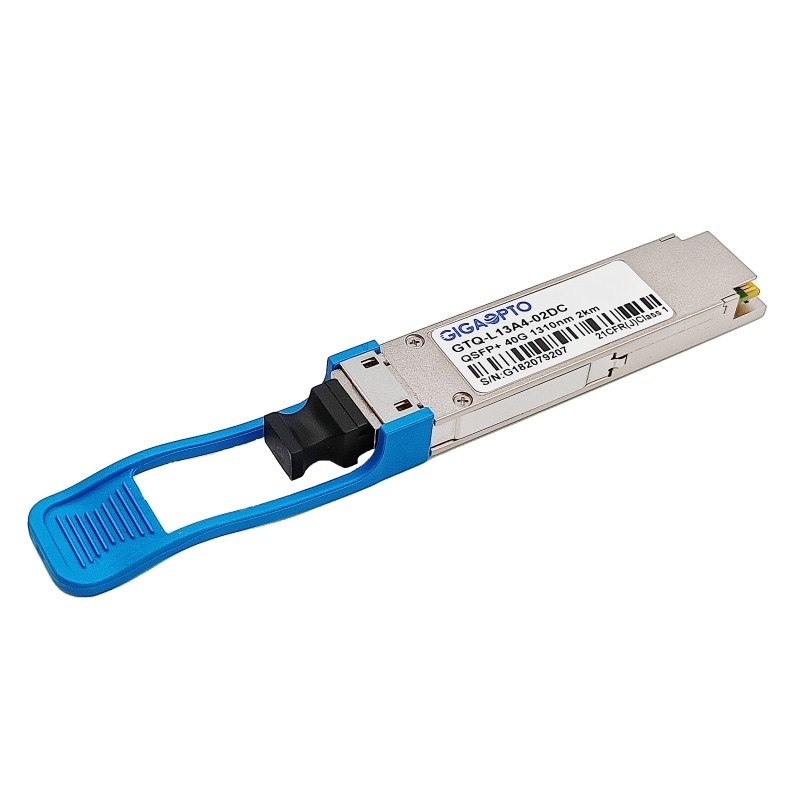

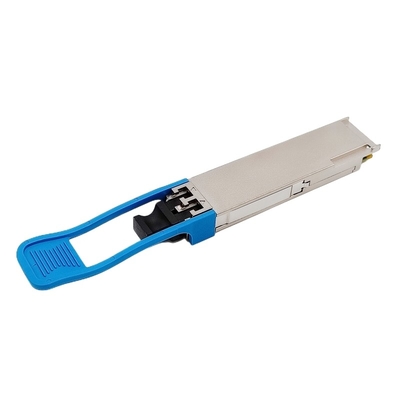

QSFP + 40GBASE-LR4L وحدة الإرسال والاستقبال البصرية 1310 نانومتر 2 كم DOM Duplex LC SMFلشبكة إيثرنت ومركز البيانات
وصف
جهاز الإرسال والاستقبال GTQ-L13A4-02DC QSFP LR4 Lite من Gigaopto هو وحدة مصممة لتطبيقات الاتصالات الضوئية 2 كم.التصميم متوافق مع 40GBASE-LR4 لمعيار IEEE P802.3ba.
تقوم الوحدة بتحويل 4 قنوات إدخال من البيانات الكهربائية 10.3125 جيجابت / ثانية إلى 4 إشارات ضوئية CWDM ، وتعددها في قناة واحدة لنقل بصري 40 جيجابت / ثانية.بشكل عكسي ، على جانب جهاز الاستقبال ، تقوم الوحدة بإزالة تعدد الإرسال بصريًا لإدخال 40 جيجابت / ثانية إلى 4 إشارات قنوات CWDM ، وتحويلها إلى بيانات كهربائية لإخراج 4 قنوات.
الأطوال الموجية المركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر كأعضاء في شبكة الطول الموجي CWDM المحددة في ITU-T G.694.2.يحتوي على موصل LC مزدوج للواجهة الضوئية وموصل 38 سنًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج بعامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP + متعددة المصادر (MSA).لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.
تخصيص
| طَرد | QSFP | سرعة البيانات | 41.2 جيجابت في الثانية (4 × 10.3 جيجابت في الثانية) |
| مركز الطول الموجي | 1310 نانومتر CWDM | ماكس ريتش | 2 كم |
| واجهه المستخدم | LC دوبلكس | نوع الألياف | SMF |
| نوع المرسل | DFB | نوع المستقبل | دبوس |
| TX Power لكل حارة | -7 ~ 2.3 ديسيبل | حساسية RX لكل حارة | <-11.5 ديسيبل |
| ميزانية السلطة | 4.5 ديسيبل | RX الزائد | > 2.3 ديسيبل |
| تبديد الطاقة | ≤3.5 واط | نسبة الانقراض | > 3.5 ديسيبل |
| المضيف FEC | أيد | نسبة خطأ البت (BER) | 1E-12 |
| DOM | أيد | درجة حرارة التشغيل | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| OEM / ODM | أيد | BTMF | 5،000،000 ساعة |
| البروتوكولات | 40G Ethernet ، Infiniband Fiber Channel ، SATA / SAS3 ، متوافق مع MSA | ||
سمات
طلب
اساسي
الخصائص الكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| استهلاك الطاقة | 3.5 | دبليو | ||||
| العرض الحالي | ICC | 1.1 | أ | |||
| وقت بدء تشغيل جهاز الإرسال والاستقبال | 2000 | تصلب متعدد | 1 | |||
| الارسال (كل حارة) | ||||||
| تسامح جهد الإدخال أحادي الطرف (ملاحظة 2) | -0.3 | 4.0 | الخامس | يشار إلى إشارة TP1 | ||
| AC الوضع المشترك للتسامح الجهد المدخلات | 15 | بالسيارات | RMS | |||
| جهد الإدخال التفاضلي | 50 | mVpp | لوسا | |||
| عتبة التأرجح | عتبة | |||||
| تأرجح جهد الإدخال التفاضلي | زين ، ص | 190 | - | 700 | mVpp | - |
| معاوقة المدخلات التفاضلية | زين | 90 | 100 | 110 | أوم | - |
| المتلقي (كل حارة) | ||||||
| جهد الإخراج أحادي النهاية | -0.3 | 4.0 | الخامس | يشار إلى إشارة مشتركة | ||
| جهد إخراج الوضع المشترك AC | 7.5 | بالسيارات | RMS | |||
| تأرجح الجهد الناتج التفاضلي | زوت ، ص | 300 | 850 | mVpp | ||
| معاوقة الخرج التفاضلية | زوت | 90 | 100 | 110 | أوم | |
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
|
الطول الموجي لين |
L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| L1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| المرسل | ||||||
| SMSR | SMSR | 30 | ديسيبل | |||
| إجمالي متوسط قوة الإطلاق | صتي | 8.3 | ديسيبل | |||
| متوسط قوة الإطلاق ، كل مسار | بافج | -7.0 | 2.3 | ديسيبل | ||
| OMA ، كل حارة | بوما | -6.0 | 3.5 | ديسيبل | 1 | |
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | Ptx ، فرق | 6.5 | ديسيبل | |||
|
إطلاق الطاقة في OMA مطروحًا منه عقوبة الإرسال والتشتت (TDP) ، كل حارة |
-6.8 |
ديسيبل |
||||
| TDP ، كل حارة | TDP | 2.6 | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||
| رين20OMA | رين | -128 | ديسيبل / هرتز | |||
| تحمل خسارة العودة البصرية | TOL | 20 | ديسيبل | |||
| انعكاس المرسل | صتي | -12 | ديسيبل | |||
| قناع العين {X1، X2، X3، Y1، Y2، Y3} | {0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | 2 | ||||
| متوسط تشغيل جهاز إرسال إيقاف تشغيل الطاقة ، كل حارة | بوف | -30 | ديسيبل | |||
| المتلقي | ||||||
| حد الضرر ، كل حارة | العاشرد | 4.5 | ديسيبل | 3 | ||
| إجمالي متوسط قوة الاستقبال | 8.3 | ديسيبل | ||||
| متوسط قوة الاستقبال ، كل مسار | -11.6 | 2.3 | ديسيبل | |||
| تلقي الطاقة (OMA) ، كل حارة | 3.5 | ديسيبل | ||||
| حساسية جهاز الاستقبال (OMA) ، كل حارة | سين | -11.5 | ديسيبل | |||
| تأكيد LOS | لوسا | -28 | ديسيبل | |||
| LOS Deassert | LOSD | -15 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
| جهاز استقبال كهربائي 3 ديسيبل تردد القطع العلوي ، كل حارة | إف سي | 12.3 | جيجاهرتز | |||
ملحوظة:
1. حتى لو كان TDP <1 ديسيبل ، يجب أن يتجاوز الحد الأدنى لـ OMA القيمة الدنيا المحددة هنا.
2. انظر الشكل 2 أدناه.
3. يجب أن يكون المستقبل قادراً على تحمل التعريض المستمر لإشارة دخل بصري مُعدَّلة لها مستوى القدرة هذا في حارة واحدة ، دون حدوث ضرر.ليس من الضروري أن يعمل جهاز الاستقبال بشكل صحيح عند طاقة الإدخال هذه.
4. تم القياس بإشارة اختبار المطابقة عند دخل المستقبِل لـ BER = 1x10-12.
5. عقوبة إغلاق العين العمودي واهتزاز العين المجهد هما ظروف اختبار لقياس حساسية المستقبِل المجهدة.إنها ليست من خصائص المتلقي.
التوافق
تتوافق أجهزة الإرسال والاستقبال الضوئية من Gigaopto بنسبة 100٪ مع جميع ماركات المفاتيح الرئيسية ولن تتسبب في تلف أجهزة OEM.
من أجل ضمان جودة منتجاتنا وتوافقها ، يتم اختبار كل منتج بعناية على المعدات المقابلة قبل التسليم للعملاء.
لتوافق GTQ-L13A4-02DC ، يرجى الرجوع إلى جدول مراسلات P / N.إذا كانت العلامة التجارية ورقم الجزء الذي تبحث عنه غير مدرجين أدناه ، فيرجى إخبارنا وسنكون سعداء لتزويدك بمزيد من التفاصيل.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | جزءرقم | ماركة | جزءرقم |
| جيجوبتو | GTQ-L13A4-02DC | أريستا | QSFP-40G-LRL4 |
| سيسكو | WSP-Q40GLR4L | HW | 02311YVB |
| شديد | 10334 | العرعر | JNP-QSFP-40GE-IR4 |
| طابعة HPE H3C | JL286A | بروكيد | 40G-QSFP-LR4L |
| دي لينك | DEM-QX02Q-IR4 | ميلانوكس | MC2210511-IR4 |
| شبكات F5 | F5-UPG-QSFP + IR4 | فورتينت | FG-TRAN-QSFP + IR |
| أفاغو | QSFP-40GE-IR4 | شبكات بالو ألتو | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | س +31 DLC2D |
| الحلفاء Telesis | QSFPIR4 | تشيلسيو | SM40G-IR |
| حافة النواة | ET6401-IR4 | MRV | QSFP-40G-IR |
| شركة انتل | QSFP-IR4-40G | سينا | QSFP-40GE-IR4 |
| نقطة فحص | CPAC-TR-40IR-SSM160-QSFP-C | افايا | AA1404001-E6 |
حزمة الأبعاد
تم تصميم الوحدة لتكون متوافقة مع مواصفات QSFP + MSA.أبعاد العبوة محددة في SFF-8436.
للمزيد من سلسلة QSFP + 40GBASE جهاز الإرسال والاستقبال ، يرجى الرجوع إلى النموذج التالي
| ف / ن | وصف | طول الموجة | تصل | TX / RX | TX Power (ديسيبل) | Rx Sens. (ديسيبل) | موصل |
| GTQ-M85A4-02DC | 40 جرام SR4 | 850 نانومتر | 150 م | VCSEL / رقم التعريف الشخصي | -7.6 ~ 2.4 | <-9.5 | MTP / MPO-12 |
| GTQ-B08A4-02DC | 40 جرام SR ثنائية الاتجاه | 850/900 نانومتر | 150 م | VCSEL / رقم التعريف الشخصي | -4 ~ 5 | <-11 | LC |
| GTQ-B08A4-04DC | 40 جرام eSR4 | 850 نانومتر | 300 م | VCSEL / رقم التعريف الشخصي | -7.5 ~ 0 | <-11 | MTP / MPO-12 |
| GTQ-M13A4-02DC | 40 جرام PSM IR4 | 1310 نانومتر | 1.4 كم | DFB / رقم التعريف الشخصي | -5.5 ~ + 1.5 | <-11.5 | MTP / MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310 نانومتر | 150 م / 2 كم | DFB / رقم التعريف الشخصي | -7 ~ 4.3 / -10 ~ 2.3 | <-10 / <- 13.7 | LC |
| GTQ-L13A4-02DC | 40G LR4 لايت | 1310 نانومتر CWDM | 2 كم | DFB / رقم التعريف الشخصي | -7 ~ 2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40 جرام LR4 | 1310 نانومتر CWDM | 10 كم | DFB / رقم التعريف الشخصي | -7 ~ 2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40 جرام PSM4 | 1310 نانومتر | 10 كم | DFB / رقم التعريف الشخصي | -6 ~ -1 | <-14.4 | MTP / MPO-12 |
| GTQ-M13A4-20DC | 40 جرام eLR4 | 1310 نانومتر CWDM | 20 كم | DFB / رقم التعريف الشخصي | -4.5 ~ 2.3 | <-12.5 | LC |
| GTQ-B13A4-40DC | 40 جرام ER4 | 1310 نانومتر CWDM | 40 كم | DFB / APD | -2.7 ~ 4.5 | <-21.2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 لايت | 1310 نانومتر | 2 كم | DFB / رقم التعريف الشخصي | -6 ~ -1 | <-14.4 | MTP / MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 لايت | 1310 نانومتر CWDM | 30 كم | DFB / APD | -3.7 ~ 4.5 | <-18 | LC |
