تفاصيل المنتج:
|
| اسم المنتج: | 40 جرام ريال سعودي دينار بحريني | معدل البت: | 40 جيجابت في الثانية |
|---|---|---|---|
| شكل عامل: | QSFP + | الطول الموجي: | 832 نانومتر - 918 نانومتر |
| انتقال الألياف: | 150 م @ OM4 / 100 م @ OM3 | واجهه المستخدم: | وعاء مزدوج LC |
| تسليط الضوء: | 40GBASE-SR4 QSFP + MMF 832nm - 918nm VCSEL 150M Dual LC | ||
| إبراز: | BiDi QSFP + جهاز الإرسال والاستقبال البصري,40GBASE SR QSFP + جهاز الإرسال والاستقبال البصري,وحدة 918nm MMF |
||
40GBASE-SR ثنائي الاتجاه QSFP +وحدة الإرسال والاستقبال الضوئية المزدوجة LC MMFلشبكة إيثرنت ومركز البيانات
وصف

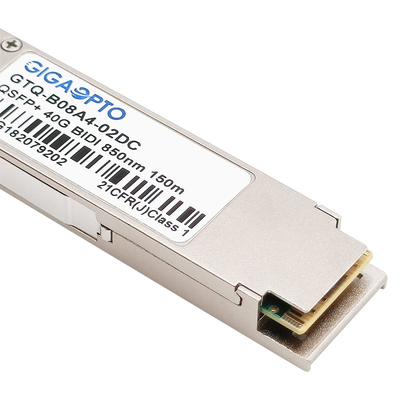

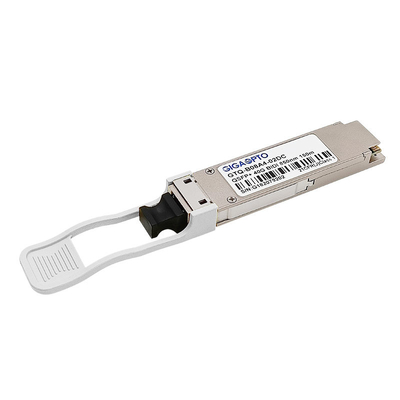

وحدة الإرسال والاستقبال GTQ-B08A4-02DC من Gigaopto QSFP + SR ثنائية الاتجاه (BiDi) هي جهاز إرسال واستقبال بصري قابل للتوصيل مع واجهة موصل LC مزدوج لاتصالات البيانات قصيرة المدى وتطبيقات التوصيل البيني باستخدام الألياف متعددة الأوضاع (MMF).
يعمل جهاز الإرسال والاستقبال QSFP + 40 جيجابت في الثانية BiDi على تعدد الإرسال الداخلي لواجهة XLPPI 4x10G إلى قناتين كهربائيتين بسرعة 20 جيجابت / ثانية ، حيث يرسل ويستقبل كل منهما بصريًا عبر ألياف LC واحدة بسيطة باستخدام بصريات ثنائية الاتجاه.ينتج عن هذا عرض نطاق ترددي إجمالي يبلغ 40 جيجابت في الثانية في كبل LC مزدوج.
وهو يدعم الاتصال بسرعة 40 جيجابت في الثانية عبر كبل MMF مزدوج بينما يسمح بنشر 40 جيجابت باستخدام نفس البنية التحتية مثل 10 جيجابت (10 جيجابايت بسر) دون الحاجة إلى إضافة أي ألياف.
يمكن أن تصل إلى 150 مترًا فوق ألياف OM4 متعددة الأوضاع (MMF) باستخدام أطوال موجية 832 نانومتر إلى 918 نانومتر عبر موصلات LC.
يوفر جهاز الإرسال والاستقبال 40G SR4 BD حلول Ethernet عالية الكثافة ومنخفضة الطاقة 40GBASE لمركز البيانات وشبكات الحوسبة عالية الأداء وتطبيقات طبقة التوزيع الأساسية للمؤسسات.
إنه متوافق تمامًا مع QSFP + MSA ، IEEE 802.3ba-2010.
تخصيص
| طَرد | QSFP + | معدل البيانات (جيجابت في الثانية) | 40 جيجابت في الثانية |
| مركز الطول الموجي | 832 نانومتر ~ 918 نانومتر | نقل الكابل | 150 م @ OM4 / 100 م @ OM3 |
| واجهه المستخدم | LC دوبلكس | نوع الكابل | MMF |
| نوع المرسل | VCSEL 850/900 نانومتر | نوع المستقبل | دبوس |
| TX Power لكل حارة | -4 ~ 5 ديسيبل | حساسية RX لكل حارة | <-11.0 ديسيبل |
| ميزانية السلطة | 6 ديسيبل | نسبة الانقراض | > 3.5 ديسيبل |
| تبديد الطاقة | ≤3.5 واط | مجلس الإنماء والإعمار | بدون |
| DDM / DOM | غير متاح | درجة حرارة التشغيل | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| وظيفة FEC | أيد | OEM / ODM | أيد |
| البروتوكولات | 40G Ethernet ، IEEE802.3ba-2010 ، متوافق مع MSA | ||
| امتثال | IEC / EN 61000-4-2 ، IEC-60825وFDA 21CFR 1040.10 و 1040.11وبنفايات | ||
سمات
التطبيقات
اساسي
الخصائص الكهربائية (أعلى = 0 إلى 70 درجة مئوية ، VCC = 3.13 إلى 3.47 فولت)
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة |
| معدل البيانات لكل قناة | - |
10.312 5 |
11.2 | جيجابت في الثانية | ||
| استهلاك الطاقة | - | 2.5 | 3.5 | دبليو | ||
| العرض الحالي | ICC | 0.75 | 1.0 | أ | ||
| التحكم في I / O Voltage-High | VIH | 2.0 | Vcc | الخامس | ||
| التحكم في I / O Voltage-Low | VIL | 0 | 0.7 | الخامس | ||
| الانحراف بين القنوات | TSK | 150 | ملاحظة | |||
| مدة إعادة التعيين | 10 | نحن | ||||
| إعادة ضبط الوقت | 100 | تصلب متعدد | ||||
| وقت التشغيل | 100 | تصلب متعدد | ||||
| المرسل | ||||||
|
جهد الخرج المفرد تسامح |
0.3 | 4 | الخامس | 1 | ||
|
الجهد الوضع المشترك تسامح |
15 | بالسيارات | ||||
| إرسال الجهد فرق المدخلات | السادس | 120 | 1200 | بالسيارات | ||
| مقاومة فرق المدخلات | زين | 80 | 100 | 120 | ||
| عدم استقرار الإدخال المعتمد على البيانات | DDJ | 0.1 | واجهة المستخدم | |||
| إجمالي توتر إدخال البيانات | TJ | 0.28 | واجهة المستخدم | |||
| المتلقي | ||||||
| جهد الخرج المفرد | 0.3 | 4 | الخامس | |||
| تسامح | ||||||
| Rx إخراج فرق الجهد | Vo | 600 | 800 | بالسيارات | ||
| Rx إخراج ارتفاع وانخفاض الجهد | Tr / Tf | 35 | ملاحظة | 1 | ||
| مجموع الاهتزاز | TJ | 0.7 | واجهة المستخدم | |||
| الغضب الحتمي | دي جي | 0.42 | واجهة المستخدم | |||
المعلمات الضوئية (TOP = 0 إلى 70 درجة مئوية ، VCC = 3.0 إلى 3.6 فولت)
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | المرجع. |
| المرسل | ||||||
| الطول الموجي البصري CH1 | λ | 832 | 850 | 868 | نانومتر | |
| الطول الموجي البصري CH2 | λ | 882 | 900 | 918 | نانومتر | |
| العرض الطيفي RMS | مساءً | 0.5 | 0.65 | نانومتر | ||
| متوسط الطاقة الضوئية لكل قناة | بافج | -4 | -2.5 | +5.0 | ديسيبل | |
| الليزر خارج الطاقة لكل قناة | بوف | -30 | ديسيبل | |||
| نسبة الانقراض البصري | ER | 3.5 | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | -128 |
ديسيبل / ح ض |
1 | ||
| تحمل خسارة العودة البصرية | 12 | ديسيبل | ||||
| المتلقي | ||||||
| الطول الموجي للمركز البصري CH1 | λ | 882 | 900 | 918 | نانومتر | |
| الطول الموجي للمركز البصري CH2 | λ | 832 | 850 | 868 | نانومتر | |
| حساسية جهاز الاستقبال لكل قناة | ص | -11 | ديسيبل | |||
| الحد الأقصى لقوة الإدخال | صالأعلى | +0.5 | ديسيبل | |||
| انعكاس المتلقي | Rrx | -12 | ديسيبل | |||
| إلغاء التأكيد | لوسد | -14 | ديسيبل | |||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||
| التباطؤ LOS | لوسح | 0.5 | ديسيبل | |||
ملحوظة
1. انعكاس 12dB
التوافق
تقوم Gigaopto بتصنيع وتخزين مجموعة كاملة من أجهزة الإرسال والاستقبال الضوئية حتى 100G.تم اختبار جودة جميع وحدات جهاز الإرسال والاستقبال البصري الخاصة بنا للتأكد من توافقها مع بيئة التبديل المستهدفة وهي متوافقة بنسبة 100٪ مع العلامات التجارية الكبرى مثل Cisco و Brocade و HP و Juniper و HW و Alcatel-Lucent و Extreme و Arista و Force10 و D-link و 3Com وما إلى ذلك وتقدم ضمانًا لمدة 3 سنوات.
للحصول على جهاز الإرسال والاستقبال GTQ-B08A4-02DC 40G SR BD ، يرجى الرجوع إلى جدول مراسلة P / N.إذا كنت بحاجة إلى المزيد من التوافق ، فالرجاء عدم التردد في إخبارنا بذلك.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTQ-B08A4-02DC | أريستا | QSFP-40G-SRBD |
| سيسكو | QSFP-40G-SR-BD | العرعر | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
الأبعاد الميكانيكية
للمزيد من سلسلة جهاز الإرسال والاستقبال 40GBASE ، يرجى الرجوع إلى النموذج التالي
| ف / ن | وصف | تصل | TX / RX | TX Power (ديسيبل) | Rx Sens. (ديسيبل) | موصل |
| GTQ-M85A4-02DC | 40 جرام SR4 | 150 م | 850nm VCSEL / PIN | -7.6 ~ 2.4 | <-9.5 | MTP / MPO-12 |
| GTQ-B08A4-02DC | 40 جرام SR ثنائية الاتجاه | 150 م | 850/900 نانومتر VCSEL / PIN | -4 ~ 5 | <-11 | LC |
| GTQ-B08A4-04DC | 40 جرام eSR4 | 300 م | 850nm VCSEL / PIN | -7.5 ~ 0 | <-9.9 | MTP / MPO-12 |
| GTQ-M13A4-02DC | 40 جرام PSM IR4 | 1.4 كم | 1310nm FP / PIN | -5.5 ~ + 1.5 | <-11.5 | MTP / MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150 م / 2 كم | 1310nm DFB / PIN | -7 ~ 4.3 / -10 ~ 2.3 | <-10 / <- 13.7 | LC |
| GTQ-L13A4-02DC | 40G LR4 لايت | 2 كم | CWDM DFB / رقم التعريف الشخصي | -7 ~ 2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40 جرام LR4 | 10 كم | CWDM DFB / رقم التعريف الشخصي | -7 ~ 2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40 جرام PSM4 | 10 كم | 1310nm DFB / PIN | -6 ~ -1 | <-14.4 | MTP / MPO-12 |
| GTQ-M13A4-20DC | 40 جرام eLR4 | 20 كم | CWDM DFB / رقم التعريف الشخصي | -4.5 ~ 2.3 | <-12.5 | LC |
| GTQ-B13A4-40DC | 40 جرام ER4 | 40 كم | CWDM DFB / APD | -2.7 ~ 4.5 | <-21.2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 لايت | 2 كم | 1310nm DFB / PIN | -6 ~ -1 | <-14.4 | MTP / MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 لايت | 30 كم | CWDM DFB / APD | -3.7 ~ 4.5 | <-18 | LC |
