تفاصيل المنتج:
|
| يكتب: | 2-الألياف 1G CSFP | معدل البيانات (جيجابت في الثانية): | 1.244 جيجابت في الثانية / 1.244 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1550 نانومتر |
| مكون: | DFB + PIN | مسافه: بعد: | 40 كم |
| درجة الحرارة: | تجاري | الكلمات الدالة: | 1.244G CSFP الألياف جهاز الإرسال والاستقبال |
| إبراز: | 1000BASE CSFP,TX1550 CSFP,جهاز إرسال واستقبال ثنائي ثنائي الاتجاه |
||

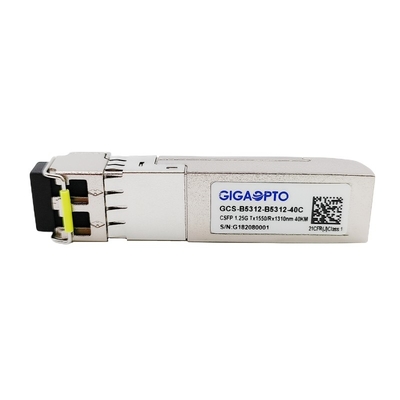

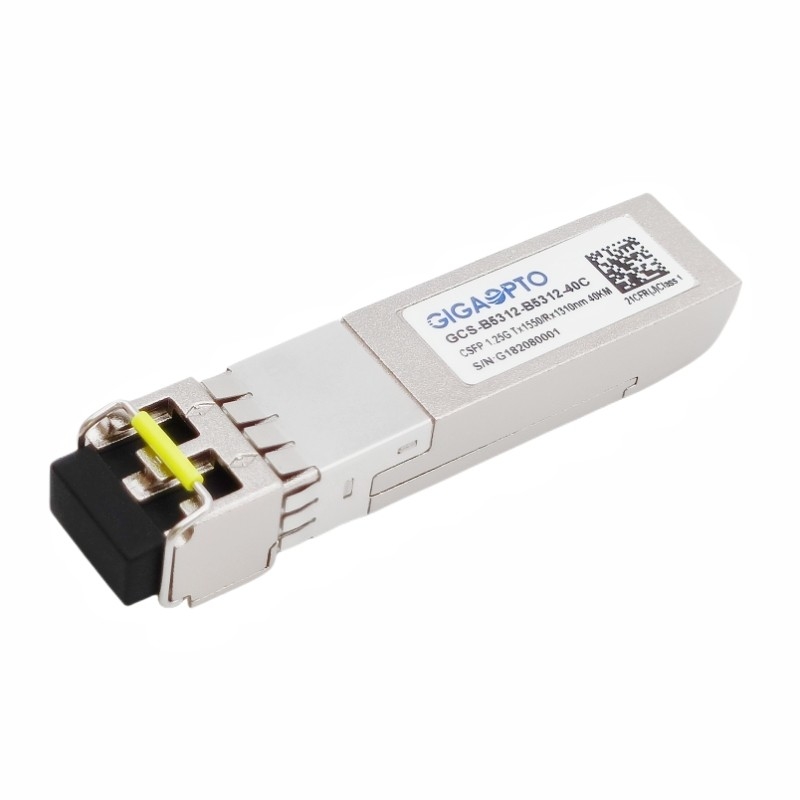

1000BASE CSFP Dual BIDI 40km TX1550 RX1310 SM جهاز الإرسال والاستقبال LC DOM
وصف
يعتبر جهاز الإرسال والاستقبال GCS-B5312-B5312-40C CSFP عالي الأداء ومنتجًا عالي الثبات يعمل في درجة حرارة قياسية ، ويوفر إنتاجية ثنائية القناة 1000Base-BX تصل إلى 40 كم على الألياف أحادية الوضع (SMF) باستخدام طول موجي اسمي 1550nmTx / 1310nmRx عبر موصل LC.
لكل قناة ، يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر 1550 نانومتر DFB ، وديود ضوئي PIN 1310 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر المدمجة (MSA) و SFF-8472 لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA
تحديد
| سلسلة المنتج | جهاز الإرسال والاستقبال المزدوج 1000Base CSFP | ف / ن | GCS-B5312-B5312-40C |
| طَرد | مدمج SFP | يكتب | 2 الألياف BIDI |
| بيانات-معدل (جيجابت في الثانية) | 1.244 جرام / 1.244 جرام | عدد الممرات | 2x (Tx / Rx) |
| تصل | 40 كم | موصل | LC / UPC مزدوج |
| الطول الموجي TX | 2x 1550 نانومتر | الطول الموجي RX | 2x 1310 نانومتر |
| الجهد الكهربي | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| تكساس يكتب | DFB | نوع RX | دبوس |
| إخراج TXقوة | -5 ~ 0 ديسيبل | حساسية RX | <-25 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | التشبع | > 0 ديسيبل |
| قوة-ميزانية (ديسيبل) | 20 ديسيبل | DDM | بناء في |
| بيئة | التشغيل: قياسي من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | MTBF | 1،000،000 ساعة | |
| البروتوكولات | 1000BASE Ethernet ، متوافق مع MSA ، SFF-8472 | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1310 | 1330 | نانومتر | |||
| المتلقي حساسية | -25 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -27 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -40 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 1244 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
