تفاصيل المنتج:
|
| يكتب: | 10 جيجابت في الثانية CSFP + جهاز الإرسال والاستقبال | معدل البيانات (جيجابت في الثانية): | 10.3 جيجابت في الثانية / 10.3 جيجابت في الثانية |
|---|---|---|---|
| شكل عامل: | CSFP + | الطول الموجي (Ch1): | TX1310nm / RX1270nm |
| الطول الموجي (Ch2): | Tx1270nm / Rx1330nm | مكون: | DFB + PIN |
| تَوصِيل: | 20 كم | DOM / DDM: | أيد |
| الكلمات الدالة: | 2 جهاز إرسال واستقبال من الألياف BIDI بطول 20 كم | ||
| إبراز: | 10G Compact SFP و DOM Compact SFP وجهاز إرسال واستقبال ثنائي ثنائي الاتجاه,DOM Compact SFP,Dual BIDI Transceiver |
||

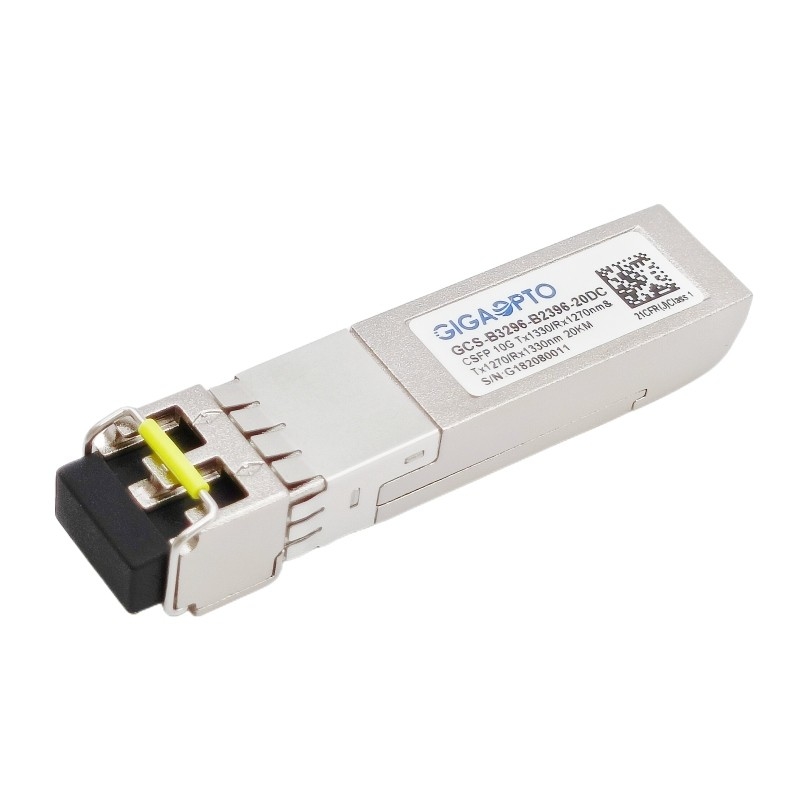

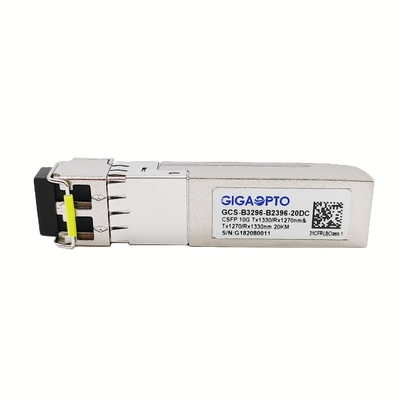

10.3Gbps 2 Fibre Compact SFP + Transceiver Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
وصف
جهاز الإرسال والاستقبال GCS-B3296-B2396-20DC عبارة عن وحدة صغيرة قابلة للتوصيل بعامل الشكل لاتصالات البيانات الضوئية التسلسلية ثنائية الاتجاه مثل IEEE 802.3ae 10GBASE-BX باستخدام جهاز إرسال 1270/1330 نانومتر وجهاز استقبال 1330/1270 نانومتر.
يتوافق جهاز الإرسال والاستقبال CSFP + هذا تمامًا مع الخيار MSA صغير الحجم القابل للتوصيل بعامل الشكل الصغير (CSFP) الخيار 2 لـ 10GBASE-LR والقناة الليفية ، مما يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع. تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
تحديد
| منتجاسم | 10G CSFP + جهاز الإرسال والاستقبال | ف / ن | GCS-B3296-B2396-20DC |
| شكل عامل | CSFP + | يكتب | 2 الألياف ثنائية الاتجاه |
| قليلالسعر (CH1 / CH2)) | 10.3 جيجابت في الثانية / 10.3 جيجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تَوصِيل | 20 كم | واجهه المستخدم | LC دوبلكس UPC |
| مركزالطول الموجي (CH1) | TX1330nm / RX1270nm | مركزالطول الموجي (CH2) | TX1270nm / RX1330 |
| الجهد الكهربي | + 3.3 فولت (بشكل نموذجي) | قوةتبديد | ≤ 2.0 واط |
| المرسلالنوع (CH1 / CH2) | DFB | المتلقيالنوع (CH1 / CH2) | PIN + TIA |
| تيXقوةلكل قناة | -2 ~ + 3dBm | صXحساسيةلكل قناة | <-13 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | تشبع RX | > 0.5 ديسيبل |
| بصريالميزانية (ديسيبل) | 11 ديسيبل | التشخيص الرقمي | الدعم |
| بيئةدرجة الحرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدةوزن | 30 جرام | |
| امتثال | روابط 10G Ethernet ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة. | عادي | الأعلى. | وحدة |
| 9 ميكرومتر قطر الأساسية SMF | إل | 20 | كم | ||
| معدل البيانات | 1.25 | 10.3 | جيجابت في الثانية | ||
| المرسل | |||||
| مركز الطول الموجي | λ ج | 1260 | 1270 | 1280 | نانومتر |
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||
| متوسط انتاج الطاقة * (note3) | العبوس | -2 | 3 | ديسيبل | |
| نسبة الانقراض @ 1250 ميجابت في الثانية | ER | 3.5 | ديسيبل | ||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||
| عقوبة المرسل والتشتت | TDP | 2 | ديسيبل | ||
| متوسط قوة جهاز الإرسال OFF | -30 | ديسيبل | |||
| المتلقي | |||||
| مركز الطول الموجي | λ ج | 1320 | 1330 | 1340 | نانومتر |
| حساسية جهاز الاستقبال * (note4) | بمين | -13 | ديسيبل | ||
| جهاز الاستقبال الزائد | Pmax | 0.5 | ديسيبل | ||
| تعويض الخساره | 12 | ديسيبل | |||
| إلغاء التأكيد | LOSD | -14 | ديسيبل | ||
| تأكيد LOS | لوسا | -30 | ديسيبل | ||
Note3: يقترن الإخراج بألياف أحادية الوضع 9 / 125μm.
Note4: تم القياس باستخدام أسوأ ER و BER أقل من 1E-12 و PRBS 231-1 بسرعة 10.3125 جيجابت في الثانية.
الأبعاد الميكانيكية
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
