تفاصيل المنتج:
|
| نوع المنتج: | مدمج SFP | معدل البيانات: | 1.25 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1490 نانومتر |
| تَوصِيل: | 20 كم | نوع الكابل: | SMF |
| الكلمات الدالة: | 1.25G CSFP جهاز الإرسال والاستقبال من الألياف الضوئية | ||
| إبراز: | SFP CSFP,1.25G CSFP,ثنائي BIDI المضغوط SFP |
||

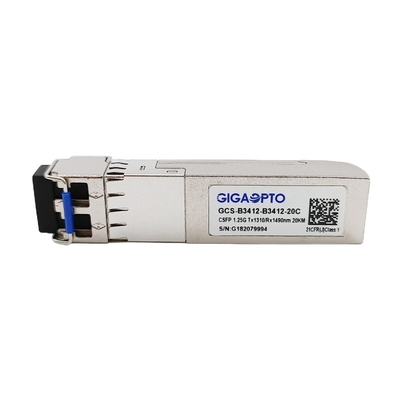

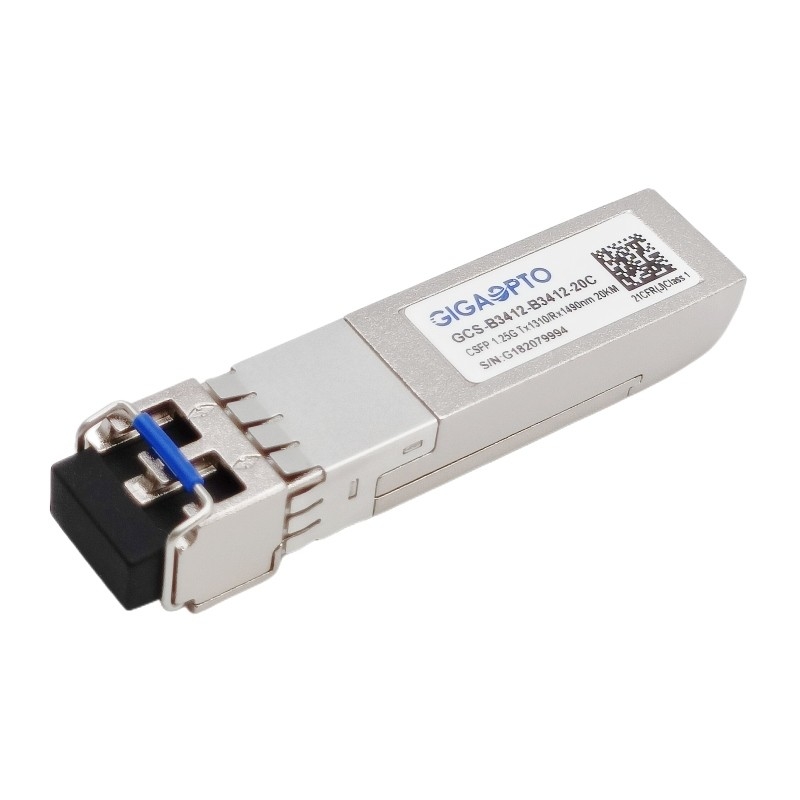

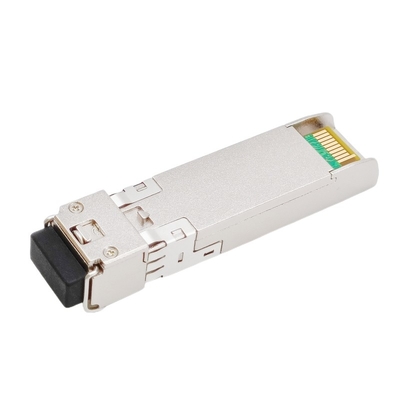

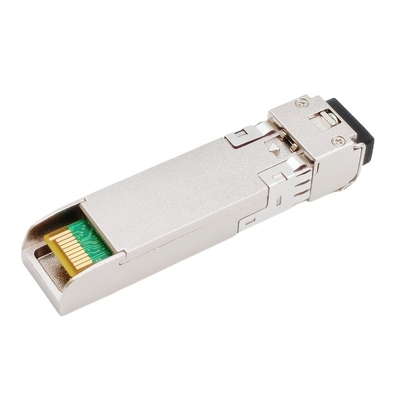

1.25G مدمج SFP (CSFP) ثنائي BIDI TX1310nm RX1490nm 20 كم LC DOM
وصف
جهاز الإرسال والاستقبال SFP ثنائي الاتجاه المدمج 1000Base ثنائي الاتجاه هو نسخة من SFP مع نفس عامل الشكل الميكانيكي الذي يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.إنه مصمم للاستخدام في تطبيقات Gigabit Ethernet / 1G ذات القنوات الليفية عالية الكثافة ، مما يوفر روابط 20 كم باستخدام الطول الموجي الاسمي لـ TX1310nm / RX1490nm عبر الألياف ذات الوضع الفردي القياسي.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر ناقل سلسلة I2C المحدد في MSA SFF-8472.يستخدم قسم جهاز الإرسال ليزر DFB متعدد البئر 1310 نانومتر وهو متوافق مع ليزر من الفئة 1 وفقًا لمعيار السلامة الدولي IEC 60825. يستخدم قسم جهاز الاستقبال مضخمًا أوليًا للكاشف مدمج 1490 نانومتر (IDP) مركب في رأس بصري ومضخم ما بعد المكبر IC .
جهاز الإرسال والاستقبال CSFP متوافق تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) و SFF-8472 المضغوط.
تحديد
| سلسلة المنتج | جهاز الإرسال والاستقبال الألياف CSFP | رقم القطعة | GCS-B3412-B3412-20C |
| شكل عامل | CSFP | يكتب | 2x BiDi LX |
| معدل البيانات | 1.25 جرام / 1.25 جرام | عدد الممرات | 2x (Tx / Rx) |
| مسافه: بعد | 20 كم | موصل | عدد 2 LC-Simplex |
| الطول الموجي TX | 2x 1310 نانومتر | الطول الموجي RX | 2x 1490 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| نوع المرسل / لين | FP | نوع جهاز الاستقبال / المسار | دبوس |
| طاقة خرج جهاز الإرسال | -9 ~ -3 ديسيبل | المتلقي حساسية | <-22 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد المدخلات | > -3 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 13 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| امتثال | 1000Base BX20 IEEE802.3ah ، CE ، الفئة 1 FDA و IEC60825-1 متوافق مع سلامة الليزر ، CSFP MSA الخيار 2 ، IEEE 802.3z ، RoHS ، SFF-8472 | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| استهلاك الطاقة | 1.32 | دبليو | ||||
| العرض الحالي | ICC | 400 | مللي أمبير | |||
| المرسل | ||||||
| تسامح جهد الإدخال أحادي النهاية | -0.3 | 4.0 | الخامس | |||
| تأرجح جهد الإدخال التفاضلي | فين ، ص | 200 | 2400 | mVpp | ||
| معاوقة المدخلات التفاضلية | زين | 90 | 100 | 110 | أوم | |
| إرسال تعطيل تأكيد الوقت | 5 | نحن | ||||
| نقل تعطيل الجهد | فديس | Vcc-1.3 | Vcc | الخامس | ||
| إرسال تمكين الجهد | فين | Vee-0.3 | 0.8 | الخامس | ||
| المتلقي | ||||||
| تأرجح الجهد الناتج التفاضلي | Vout ، ص | 500 | 900 | mVpp | ||
| معاوقة الخرج التفاضلية | زوت | 90 | 100 | 110 | أوم | |
| وقت ارتفاع / هبوط إخراج البيانات | Tr / Tf | 100 | ملاحظة |
20٪ إلى 80٪ |
||
| LOS تأكيد الجهد | فلوش | Vcc-1.3 | Vcc | الخامس | ||
| الجهد المنخفض | VlosL | Vee-0.3 | 0.8 | الخامس | ||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| المرسل | ||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |
| عرض النطاق الترددي الطيفي (RMS) | σ | 3.5 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| متوسط الطاقة الضوئية | بافج | -9 | -3 | ديسيبل | 1 | |
| نسبة الانقراض البصري | ER | 9 | ديسيبل | |||
| جهاز الإرسال معطلة طاقة الإخراج | POff | -45 | ديسيبل | |||
| قناع العين المرسل | متوافق مع معيار 802.3z (أمان الليزر من الفئة 1) | 2 | ||||
| المتلقي | ||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |
| حساسية جهاز الاستقبال (متوسط الطاقة) | السناتور. | -20 | ديسيبل | 3 | ||
| طاقة تشبع الإدخال (الزائد) | بسات | -3 | ديسيبل | |||
| تأكيد LOS | لوسا | -36 | ديسيبل | 4 | ||
| LOS De-assert | LOSD | -21 | ديسيبل | 4 | ||
| التباطؤ LOS | LOSH | 0.5 | 2 | 6 | ديسيبل | |
ملحوظات:
1. قم بالقياس على نمط 2 ^ 7-1 NRZ PRBS
2. تعريف قناع العين المرسل.
3. تقاس بمصدر الضوء 1310nm ، ER = 9dB ؛BER = <10 ^ -12 @ PRBS = 2 ^ 7-1 NRZ عند إلغاء تأكيد LOS ، تكون بيانات RX +/- الإخراج عالية المستوى (ثابتة).
تعيين الدبوس ووصف الدبوس
رسم تخطيطي لأرقام دبوس موصل كتلة المضيف والأسماء
| دبوس | اسم | الاسم / الوصف | ملحوظات |
| 1 | VEE | أرض المرسل | قد يتم توصيل VEE داخليًا داخل وحدة SFP |
|
2 |
خطأ TX |
خطأ المرسل. |
TX Fault عبارة عن مخرج مفتوح للمجمع / التصريف ، والذي يجب أن يتم سحبه بمقاوم 4.7K - 10K على اللوحة المضيفة.ملاحظة 1 لمزيد من المعلومات |
| 3 | TX1_Disable | تعطيل جهاز الإرسال من الفصل أ | قناة الوحدة النمطية A تعطل الوظيفة |
|
4 |
MOD_DEF2 |
بيانات واجهة ثنائية الأسلاك |
2 واجهة معرف تسلسلي سلك ، SDA |
| 5 | MOD_DEF1 | اثنين من الأسلاك واجهة الساعة | 2 واجهة معرف تسلسلي سلك ، SCL |
| 6 | TD2- | إدخال بيانات الإرسال المعكوس لـ Ch B | هذه هي يضع الارسال التفاضلية.إنها خطوط تفاضلية مقترنة بالتيار المتردد مع 100 طرف تفاضلي داخل الوحدة.يتم إجراء اقتران التيار المتردد داخل الوحدة النمطية وبالتالي فهو غير مطلوب على اللوحة المضيفة |
|
7 |
TD2 + |
إرسال إدخال البيانات من الفصل ب |
|
|
8 |
LOS1 |
فقدان إشارة الفصل أ |
فقدان وظيفة الإشارة المكتشفة.ملاحظة 2 لمزيد من المعلومات. |
| 9 | RD2 + | إخراج البيانات المستلمة من Ch B | هذه هي مخرجات جهاز الاستقبال التفاضلي.إنها AC مقترنة بـ 100 خط تفاضلي والتي يجب إنهاؤها بـ 100 (تفاضلية) عند المستخدم SERDES.يتم إجراء اقتران التيار المتردد داخل الوحدة النمطية وبالتالي فهو غير مطلوب على اللوحة المضيفة. |
|
10 |
RD2- |
مخرجات البيانات المستلمة المقلوبة من الفصل ب |
|
|
11 |
VEE |
أرض الإرسال والاستقبال |
قد يتم توصيل VEE داخليًا داخل وحدة SFP. |
|
12 |
RD1- |
مخرجات البيانات المستلمة المقلوبة لـ Ch A | هذه هي مخرجات جهاز الاستقبال التفاضلي.إنها AC مقترنة بـ 100 خط تفاضلي والتي يجب إنهاؤها بـ 100 (تفاضلية) عند المستخدم SERDES.يتم إجراء اقتران التيار المتردد داخل الوحدة النمطية وبالتالي فهو غير مطلوب على اللوحة المضيفة. |
|
13 |
RD1 + |
إخراج البيانات المتلقاة من Ch A |
|
|
14 |
LOS2 |
فقدان إشارة CH ب |
فقدان وظيفة الإشارة المكتشفة.ملاحظة 2 لمزيد من المعلومات. |
| 15 | VCCR | قوة المستقبل | 3.3 فولت ± 5٪.ملاحظة 3 لمزيد من المعلومات |
|
16 |
VCCT |
قوة الارسال |
3.3 فولت ± 5٪.ملاحظة 3 لمزيد من المعلومات |
| 17 | TX2_Disable | تعطيل جهاز الإرسال من الفصل ب | قناة الوحدة النمطية B تعطل الوظيفة |
|
18 |
TD1 + |
إرسال إدخال البيانات من Ch A |
هذه هي يضع الارسال التفاضلية.إنها خطوط تفاضلية مقترنة بالتيار المتردد مع 100 طرف تفاضلي داخل الوحدة.يتم إجراء اقتران التيار المتردد داخل الوحدة النمطية وبالتالي فهو غير مطلوب على اللوحة المضيفة |
|
19 |
TD1- |
إدخال بيانات الإرسال المعكوس لـ Ch A | |
|
20 |
VEE |
أرض الإرسال والاستقبال |
قد يتم توصيل VEE داخليًا داخل وحدة SFP. |
ملحوظات:
1. عندما يكون الناتج مرتفعًا ، يشير إلى خطأ ليزر من نوع ما إما في القناة A أو القناة B. يجب على المضيف قراءة القناة A / B للحصول على التفاصيل: خطأ TX من القناة A إذا تم تعيين البتة 2 في [A2H: 110] ؛خطأ TX من القناة B إذا تم تعيين البتة 2 في [B2H: 110].منخفض يشير إلى التشغيل العادي.في الحالة المنخفضة ، سيتم سحب الإخراج إلى <0.8V.
2. عندما يكون هذا الإخراج مرتفعًا ، يشير هذا الإخراج إلى أن القدرة الضوئية المستقبلة أقل من حساسية المستقبل في أسوأ حالة (على النحو المحدد في المعيار المستخدم).منخفض يشير إلى التشغيل العادي.في الحالة المنخفضة ، سيتم سحب الإخراج إلى <0.4 فولت.VccT VccR هي مصادر الطاقة.يتم تعريفها على أنها 3.3V ± 5٪ عند دبوس موصل SFP.أقصى تيار العرض هو 400Ma@3.3V.قد يتم توصيل Vcc داخليًا داخل وحدة الإرسال والاستقبال SFP.
الأبعاد الميكانيكية
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
