تفاصيل المنتج:
|
| نوع المنتج: | مزدوج 1000Base CSFP BIDI LX | معدل البيانات: | 1.25 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1550 نانومتر |
| مكون: | FP + PIN | طول السلك: | 20 كم |
| وسائل الإعلام: | G.652 SMF | تسليط الضوء: | جهاز الإرسال والاستقبال الليفي المضغوط SFP |
| إبراز: | BIDI CSFP,وحدة CSFP,وحدة الإرسال والاستقبال 1G SFP |
||

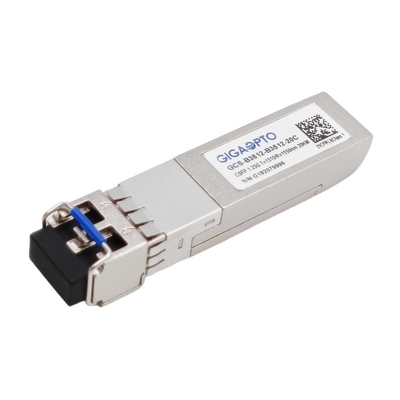

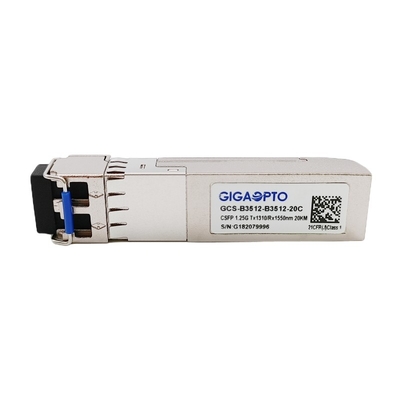

1.25G مدمج SFP (CSFP) ثنائي BiDI 1310nm TX 1550 نانومتر RX 20 كم
وصف
تم تصميم جهاز الإرسال والاستقبال CSFF صغير الحجم هذا لتوفير تدفقات ثنائية ثنائية الاتجاه لحركة المرور باستخدام منفذ SFP ، وبالتالي مضاعفة كثافة المنفذ وتقليل استهلاك الطاقة بنصف عدد المنافذ المطلوبة ، ويدعم 2 × 1000 ميجابت في الثانية حتى 20 كم على 9 / 125um الألياف وضع واحد.
جهاز الإرسال والاستقبال CSFP BIDI LX مزود بقناتين مستقلتين لاتصالات البيانات ، لكل قناة منفصلة يستخدم جهاز الإرسال والاستقبال هذا جهاز إرسال ليزر 1310nm FP موثوق به للغاية ومستقبل ضوئي PIN 1550nm ، وجميع الوحدات تلبي متطلبات سلامة الليزر من الفئة 1.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
يتوافق جهاز الإرسال والاستقبال CSFP LX هذا تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
تحديد
| سلسلة المنتج | المزدوج 1G CSFP | رقم القطعة | GCS-B3512-B3512-20C |
| طَرد | CSFP | يكتب | 2x BiDi LX |
| قليلمعدل(جيجابت في الثانية) | 2x 1.25 جرام | عدد الممرات | 2x (Tx / Rx) |
| أقصى طول الارتباط | 20 كم | موصل | مزدوج LC / UPC |
| الطول الموجي TX(عادي) | 2x 1310 نانومتر | الطول الموجي RX(عادي) | 2x 1550 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | قوةتبديد | ≤ 1.3 واط |
| مكون TX | FP | مكون RX | دبوس |
| تيX متوسطقوة | -9 ~ -3 ديسيبل | صXحساسية | <-22 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | تشبع RX | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 13 ديسيبل | DOM | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 0.025 كجم | |
| البروتوكولات | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (RMS) | ∆λ | 4 | نانومتر | |||||
| متوسط انتاج الطاقة | العبوس | -9 | -3 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1480 | 1550 | 1580 | نانومتر | |||
| المتلقي حساسية | -23 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -23 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -35 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 27-1 @ 1250 ميجا بت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
