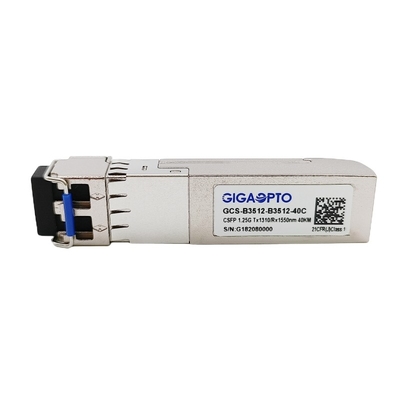

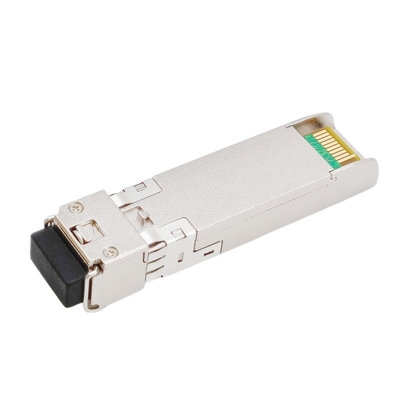

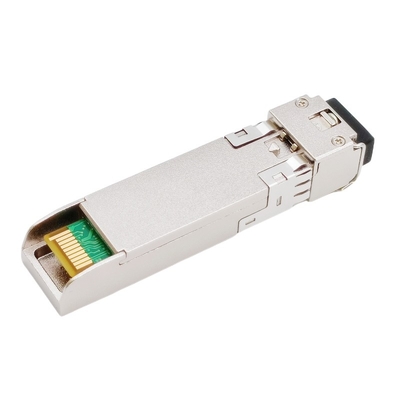

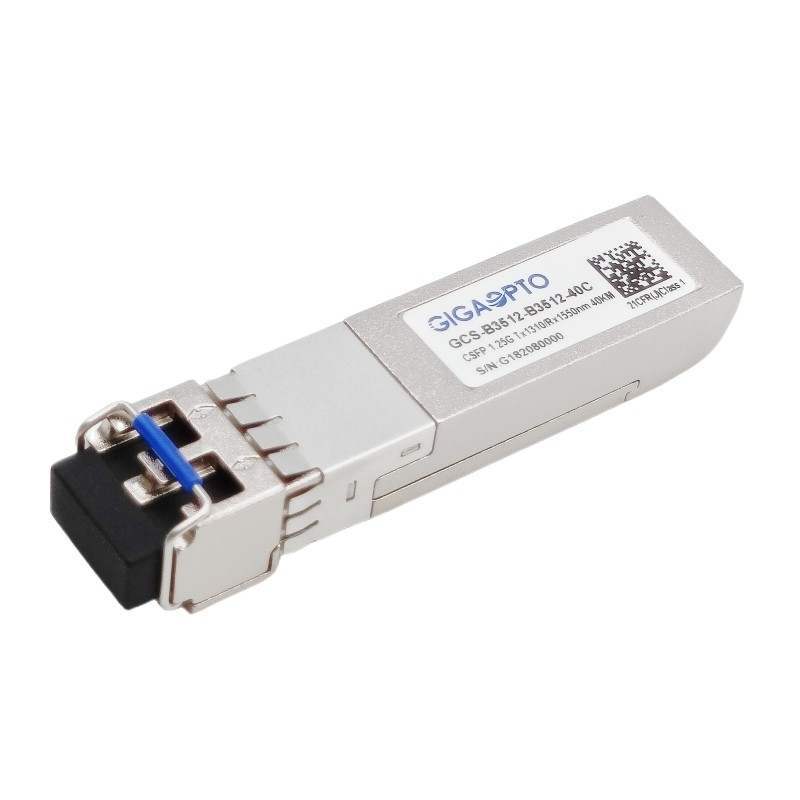

2 الألياف 1.244 جيجابت في الثانية المدمجة SFP BIDI 1310nm / 1550nm SMF 40km LC DOM
وصف
تتميز أجهزة الإرسال والاستقبال CSFP BIDI ذات القناتين 1000Base بأداء عالٍ ووحدات فعالة من حيث التكلفة تدعم 1.244 جيجابت في الثانية ومسافة نقل 40 كم مع SMF ، وهي مزودة بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر ناقل سلسلة I2C المحدد في MSA SFF-8472.
يتكون جهاز الإرسال والاستقبال من وحدة إرسال واستقبال بصرية ثنائية الاتجاه ثنائية الاتجاه بقناتين مع خمسة أقسام: مشغل LD ، ومكبر الصوت المحدود ، وشاشة التشخيص الرقمية ، ونوع الليزر (ليزر DFB) وكاشف صور PIN.
يمكن تعطيل الإخراج البصري عن طريق إدخال عالي المستوى منطق TTL من Tx Disable ، ويمكن للنظام أيضًا تعطيل الوحدة عبر I2C.يتم توفير خطأ Tx للإشارة إلى تدهور الليزر.يتم توفير خرج فقدان الإشارة (LOS) للإشارة إلى فقد إشارة الإدخال الضوئية للمستقبل أو حالة الارتباط مع الشريك.يمكن للنظام أيضًا الحصول على معلومات LOS (أو Link) / Disable / Fault عبر الوصول إلى سجل I2C.ستعمل SFP التقليدية عند توصيلها بمقبس C-SFP ، وفي نفس الوقت لا يوجد ضرر لـ C-SFP ولوحة المضيف إذا تم توصيل وحدة C-SFP بمقبس SFP تقليدي
جهاز الإرسال والاستقبال SFP (CSFP) المضغوط متوافق تمامًا مع الخيار 2 MSA و SFF-8472 المدمج القابل للتوصيل بعامل الشكل الصغير (CSFP).
تحديد
| سلسلة المنتج | 2 قناة CSFP جهاز الإرسال والاستقبال | ف / ن | GCS-B3512-B3512-40C |
| شكل عامل | مدمج SFP | يكتب | مزدوج BiDi EX |
| بياناتمعدل (جيجابت في الثانية) | 1.244 جرام / 1.244 جرام | عدد الممرات | 2x (Tx / Rx) |
| أقصى طول للكابل | 40 كم | موصل / ملمع | LC / UPC مزدوج |
| الطول الموجي TX | 2x 1310 نانومتر | الطول الموجي RX | 2x 1550 نانومتر |
| الجهد الكهربي | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| LD يكتب | DFB | نوع PD | دبوس |
| متوسط TXقوة | -5 ~ 0 ديسيبل | حساسية RX | <-25 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > 0 ديسيبل |
| قوة-ميزانية (ديسيبل) | 20 ديسيبل | التشخيصات الرقمية | الدعم |
| درجة الحرارة | التشغيل: تجاري من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | MTBF | 1،000،000 ساعة | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1300 | 1310 | 1320 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| المتلقي حساسية | -25 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -27 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -40 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 1244 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
