تفاصيل المنتج:
|
| نوع المنتج: | CSFP LX | معدل البيانات: | 1.25 جيجابت في الثانية / 1.25 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1490 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| مسافة الارتباط: | 20 كم | وسائل الإعلام: | الألياف أحادية الوضع |
| الكلمات الدالة: | 2 قنوات وحدة الإرسال والاستقبال BIDI CSFP | ||
| إبراز: | 2 قنوات BIDI CSFP,1000Base BIDI CSFP,وحدة الإرسال والاستقبال SFP المدمجة |
||

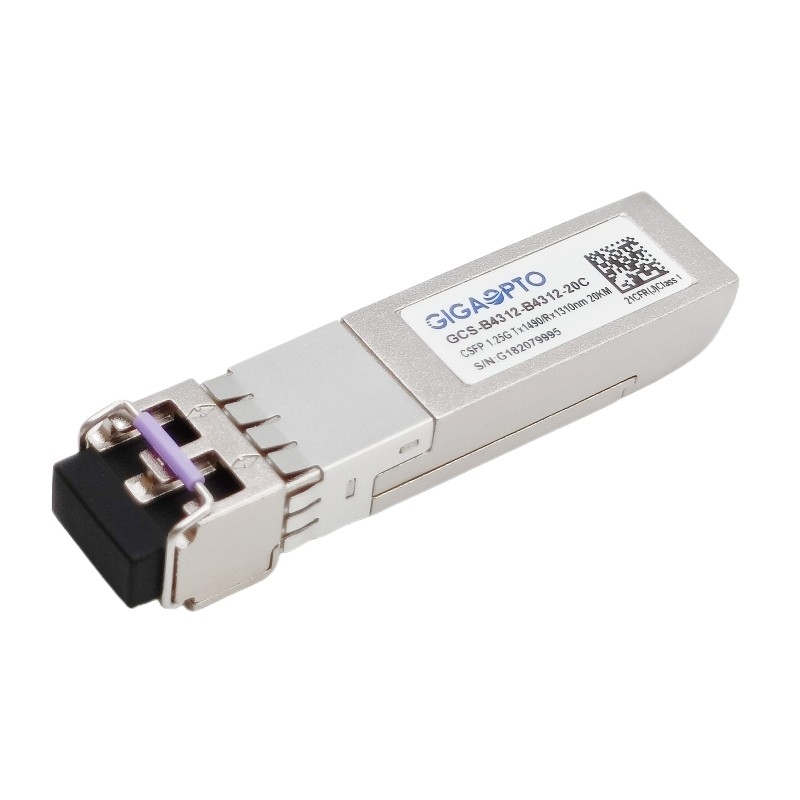

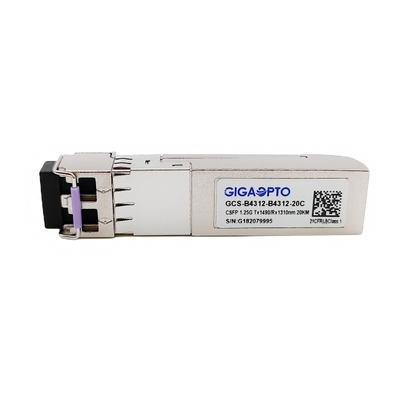

1000Base 2 قنوات BIDI CSFP وحدة الإرسال والاستقبال TX1490nm / RX1310nm 20km LC DOM
وصف
جهاز الإرسال والاستقبال CSFP BIDI LX20 مزود بقناتين مستقلتين لاتصالات البيانات ، لكل قناة منفصلة تستخدم وحدة الإرسال والاستقبال هذه جهاز إرسال ليزر 1490 نانومتر DFB عالي الموثوقية وجهاز استقبال ضوئي 1310 نانومتر PIN ، مما سيمكن بائعي أنظمة الشبكة من زيادة كثافة المنفذ وإنتاجية البيانات ، بينما تقليل تكلفة معدات الشبكة.
تدعم وحدة CSFP BIDI LX20 هذه معدل بيانات 1.063-1.25 جيجابت في الثانية وتطبيقات مثل Gigabit Ethernet (1.25 جيجابت في الثانية) وقناة الألياف 1G (1.0625 جيجابت في الثانية) ، وهو ارتباط أقصى يصل إلى 20 كم ، ويعمل في نطاق درجة حرارة قياسي من 0 درجة إلى 70 درجة مئوية و لديه واجهة مزدوجة LC.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف مراقبة التشخيص البصري DDM / DOM من خلال واجهة I2C ، مع توفير معلومات تشخيصية حول ظروف التشغيل الحالية.
جهاز الإرسال والاستقبال CSFP BIDI LX20 متوافق تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
تحديد
| سلسلة المنتج | CSFP جهاز الإرسال والاستقبال ثنائي الاتجاه | رقم القطعة | GCS-B4312-B4312-20C |
| طَرد | CSFP | يكتب | 2x BiDi LX |
| قليلمعدل(جيجابت في الثانية) | 1.25 جرام / 1.25 جرام | عدد الممرات | 2x (Tx / Rx) |
| ماكس ريتش | 20 كم | واجهه المستخدم | كمبيوتر ثنائي LC |
| الطول الموجي TX(عادي) | 2x 1490 نانومتر | الطول الموجي RX(عادي) | 2x 1310 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | قوةتبديد | ≤ 1.3 واط |
| الليزريكتب | DFB | PDيكتب | دبوس |
| تيXانتاج الطاقة | -9 ~ -3 ديسيبل | صXحساسية | <-22 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 13 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 0.025 كجم | |
| البروتوكولات | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -9 | -3 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -23 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -23 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -35 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 27-1 @ 1250 ميجا بت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
دائرة الواجهة الموصى بها
