تفاصيل المنتج:
|
| يكتب: | 10Gbps صغير الحجم SFP + جهاز الإرسال والاستقبال | معدل البت (جيجابت في الثانية): | 10 جيجابت في الثانية / 10 جيجابت في الثانية |
|---|---|---|---|
| طَرد: | CSFP + | الطول الموجي (Ch1): | TX12700nm / RX1310nm |
| الطول الموجي (Ch2): | TX1310nm / RX1270nm | الليزر / الثنائي الضوئي: | DFB + PIN-TIA |
| تصل: | 20 كم | DOM: | أيد |
| الكلمات الدالة: | 10G مدمج SFP + 20 كم | ||
| إبراز: | جهاز إرسال واستقبال DOM BIDI,جهاز إرسال واستقبال BIDI بطول 20 كم,10G Compact SFP + |
||

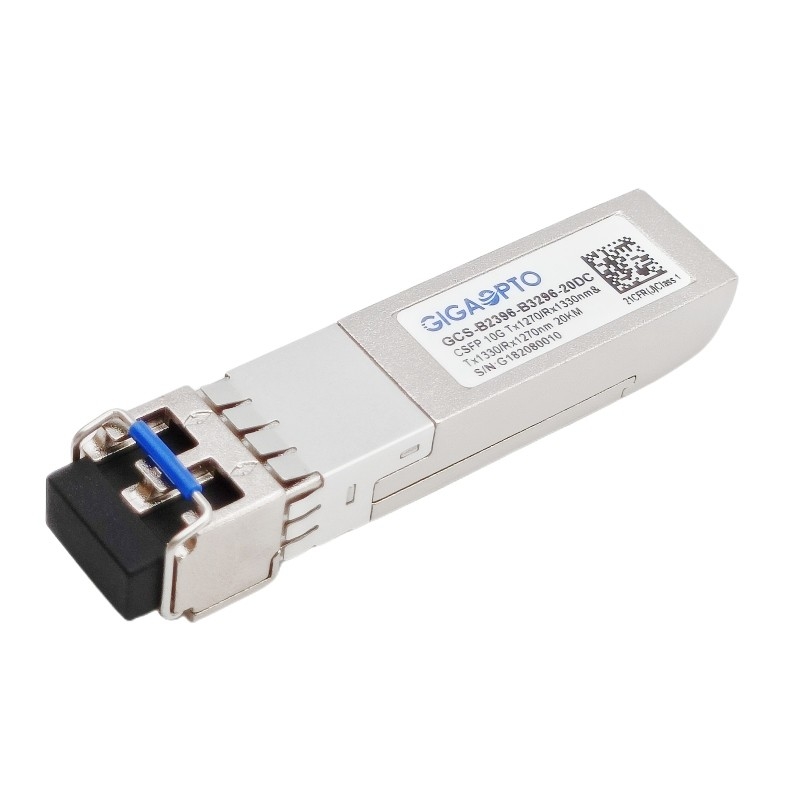

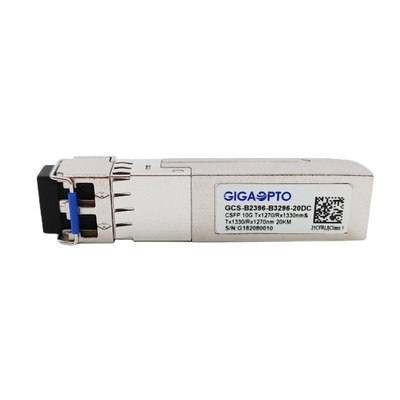

10.3 جيجابت في الثانية ثنائي القناة CSFP + LC SM جهاز الإرسال والاستقبال Ch1 TX1270RX1330 Ch2 TX1330RX1270 20 كم
وصف
يتوافق جهاز الإرسال والاستقبال GCS-B2396-B3296-20DC مع خيار MSA صغير الحجم القابل للتوصيل بعامل الشكل الصغير (CSFP) 2 لـ 10GBASE-LR والقناة الليفية ، مما يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.
للقناة الأولى ، تتميز بجهاز إرسال DFB 1270nm وجهاز استقبال 1330n.
للقناة الثانية ، تتميز بجهاز إرسال 1330 نانومتر وجهاز استقبال 1270 نانومتر.
تدعم كل قناة سرعة نقل تصل إلى 10 جيجابت في الثانية وتربط ما يصل إلى 20 كم عبر الألياف ذات الوضع الفردي بواجهة LC.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع. لا ضرر على C-SFP + ولوحة المضيف إذا تم توصيل وحدة C-SFP + بمقبس SFP تقليدي.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
جهاز الإرسال والاستقبال متوافق تمامًا مع اتفاقية SFP متعددة المصادر المدمجة (MSA) وشهادة CE / RoHS.
تحديد
| فئة المنتج | 10G CSFP + جهاز الإرسال والاستقبال | ف / ن | GCS-B2396-B3296-20DC |
| شكل عامل | CSFP + | يكتب | 2 منفذ BOSA / SFP |
| معدل البيانات (CH1 / CH2)) | 10 جيجابت في الثانية / 10 جيجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تصل | 20 كم | موصل | LC دوبلكس |
| الطول الموجي (CH1) | TX1270nm / RX1330 نانومتر | الطول الموجي (CH2) | TX1330nm / RX1270 |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 2.0 واط |
| نوع LD (CH1 / CH2) | DFB | نوع PD (CH1 / CH2) | PIN + TIA |
| قوة الارسال | -2 ~ + 3dBm | المتلقي حساسية | <-13 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | الزائد | > 0.5 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 11 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 0.03 كجم | |
| امتثال | روابط 10G Ethernet ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| المواصفات البصرية لجهاز الإرسال (0اC <توبر <70اج ، 3.13 فولت <Vcc <3.47 فولت) | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملحوظات |
| متوسط قوة الإطلاق | بو ، متوسط | -2 | +3 | ديسيبل | 1 | |
| نسبة الانقراض | ER | 3.5 | ||||
| الطول الموجي لمركز الإخراج | ل |
1260 1320 |
1270 1330 |
1280 1340 |
نانومتر | CH1 CH2 |
| عرض الطيف الناتج | σل | 1 | نانومتر | - عرض 20 ديسيبل | ||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | |||
| متوسط قوة تشغيل جهاز الإرسال OFF | -30 | ديسيبل | ||||
1. طاقة الإخراج هي الطاقة المقترنة بألياف أحادية الوضع مقاس 9/125 مم.
| المواصفات البصرية لجهاز الاستقبال (0اC <توبر <70اج ، 3.13 فولت <Vcc <3.47 فولت) | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملحوظات |
| الحساسية بسرعة 10.3 جيجابت / ثانية | -13 | ديسيبل | 2 ، متوسط القوة | |||
| جهاز الاستقبال الزائد | PMAX | 0.5 | - | ديسيبل | ||
| لوس - غير مفهومة | لوسد | - | - | -14 | ديسيبل | الانتقال: من الأعلى إلى الأقل |
| LOS - تم التأكيد | لوسأ | -35 | - | - | ديسيبل | الانتقال: من الأقل إلى الأعلى |
| الطول الموجي للعملية | ل |
1320 1260 |
1340 1280 |
نانومتر | CH1 CH2 | |
2. تقاس بمتوسط القوة.BER <10-12و PRBS 231-1.
| الخصائص الكهربائية | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملحوظات |
| مواصفات واجهة الإشارة عالية السرعة (CML) | ||||||
| معدل بيانات الإدخال | 10.3125 | جيجابت / ثانية | ||||
| معاوقة المدخلات التفاضلية | رين | 100 | Ω | |||
| سعة إدخال البيانات التفاضلية | 80 | 1000 | mVpp | داخليًا متصلاً بالتيار المتردد | ||
| معدل بيانات الإخراج | 10.3125 | جيجابت / ثانية | ||||
| معاوقة الخرج التفاضلية | هزيمة | 100 | Ω | |||
| سعة إخراج البيانات التفاضلية | 300 | 850 | mVpp | داخليًا متصلاً بالتيار المتردد | ||
| مواصفات واجهة الإشارة منخفضة السرعة (LVTTL) | ||||||
| إدخال الجهد العالي | 2.0 | Vcc | الخامس | |||
| إدخال الجهد المنخفض | GND | 0.8 | الخامس | |||
| انتاج الجهد العالي | 2.0 | Vcc | الخامس | |||
| انتاج الجهد المنخفض | GND | 0.8 | الخامس | |||
