تفاصيل المنتج:
|
| يكتب: | 2.5 جيجابت في الثانية صغير SFP الإرسال والاستقبال | معدل البت (جيجابت في الثانية): | 2.5 جيجابت في الثانية / 2.5 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1550 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| الليزر / الثنائي الضوئي: | DFB + PIN | مسافه: بعد: | 20 كم |
| DOM: | أيد | الكلمات الدالة: | 2.5G كومباكت SFP 20 كم |
| إبراز: | 2.5Gbps Compact SFP,Dual BIDI Compact SFP,TX 1310nm rx 1550nm |
||

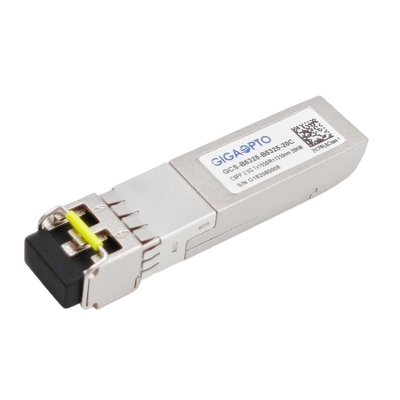

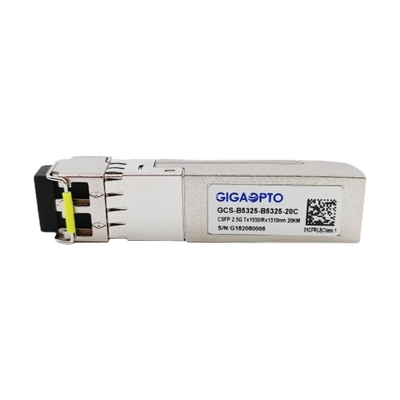

2.5Gbps CSFP Dual BIDI Transceiver TX1550nm RX1310nm LC 20km DOM
وصف
إن GCS-B5325-B5325-20C عبارة عن جهاز إرسال واستقبال CSFP صغير الحجم قابل للتوصيل بعامل شكل صغير مصمم خصيصًا للارتباطات ثنائية الاتجاه المتكاملة عالية الأداء على الألياف أحادية الوضع المزدوجة.
إنه مزود بـ 1.25 جيجابت في الثانية BOSA في حزمة SFP ، لكل حارة ، ويتميز بجهاز إرسال ليزر 1550 نانومتر DFB عالي الجودة وديود ضوئي بدقة 1310 نانومتر PIN ، يمكن أن يصل الحد الأقصى للإرسال إلى 20 كم عبر وضع ليف واحد.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
جهاز الإرسال والاستقبال متوافق تمامًا مع اتفاقية SFP متعددة المصادر المدمجة (MSA) وشهادة CE / RoHS.
تحديد
| فئة المنتج | 2.5G مدمج SFP | ف / ن | GCS-B5325-B5325-20C |
| التعبئة والتغليف | CSFP | يكتب | 2 BOSA في منفذ SFP واحد |
| بيانات-سرعة(CH1 / CH2)) | 2.488 جرام / 2.488 جرام | عدد الممرات | 2x (Tx / Rx) |
| طول الارتباط | 20 كم | واجهه المستخدم | مزدوج LC |
| تكساسمركزالطول الموجي | 2x 1310 نانومتر | RXمركزالطول الموجي | 2x 1550 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | قوةاستهلاك | ≤ 1.8 واط |
| LDيكتب | ليزر DFB | PDيكتب | PIN Photodiode |
| المرسلقوة | -5 ~ 0 ديسيبل | صسيفيرحساسية | <-19 ديسيبل |
| نسبة الانقراض | > 8.2 ديسيبل | الزائد | > 0 ديسيبل |
| القوة بالميزانية (ديسيبل) | 14 ديسيبل | DOM / DDM | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 30 جرام | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 8.2 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.16 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -19 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -19 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 2488 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
خريطة ذاكرة التشخيص الرقمي
توفر أجهزة الإرسال والاستقبال محتويات ذاكرة المعرف التسلسلي ومعلومات تشخيصية حول ظروف التشغيل الحالية من خلال الواجهة التسلسلية المكونة من سلكين (SCL ، SDA).
يتم تنفيذ جميع المعلومات التشخيصية مع المعايرة الداخلية أو المعايرة الخارجية ، بما في ذلك مراقبة الطاقة المستلمة ومراقبة الطاقة المرسلة ومراقبة التيار المتحيز ومراقبة جهد الإمداد ومراقبة درجة الحرارة.
يحدد حقل البيانات المحدد لخريطة ذاكرة التشخيص الرقمية على النحو التالي.A0h / A2h للقناة 1 B0h / B2h للقناة 2
