تفاصيل المنتج:
|
| يكتب: | 2.5 جيجابت في الثانية CSFP الإرسال والاستقبال | معدل البت (جيجابت في الثانية): | 2.5 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1550 نانومتر |
| مكون: | DFB + PIN | تصل: | 20 كم |
| DOM: | أيد | ||
| إبراز: | جهاز الإرسال والاستقبال البصري CSFP BIDI,جهاز إرسال واستقبال بصري BIDI بطول 20 كم,مزدوج 2.5G CSFP |
||

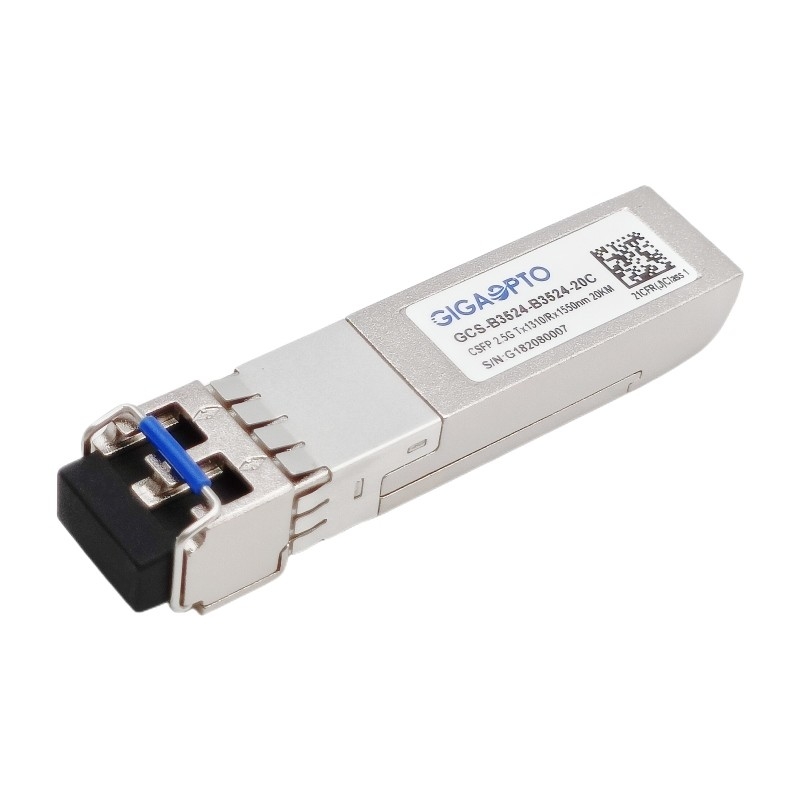

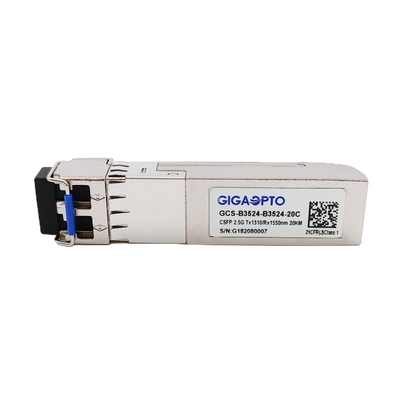

جهاز إرسال واستقبال CSFP BIDI مزدوج الألياف 2.5 جيجابت في الثانية TX1310 RX1550 LC 20 كم DOM
وصف
GCS-B3524-B3524-20C متوافق مع الخيار 2 للاتفاقية متعددة المصادر (CSFP) صغيرة الحجم قابلة للتوصيل بعامل صغير ، مما يسمح بإنشاء رابطين منفصلين لشبكة جيجابت إيثرنت ، يعمل كل منهما عبر ألياف أحادية الوضع (SMF) ) كابل بصري يدعم سرعة نقل تبلغ 2.5 جيجابت في الثانية مع أقصى نقل يبلغ 20 كم بواجهة LC.
لكل حارة بيانات منفصلة ، تستخدم وحدة الإرسال والاستقبال هذه جهاز إرسال ليزر DFB عالي الجودة يعمل بطول موجي اسمي 1310 نانومتر ومستقبل ديود ضوئي PIN 1550 نانومتر.تلبي جميع الوحدات متطلبات أمان الليزر من الفئة 1.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
تحديد
| فئة المنتج | جهاز الإرسال والاستقبال SFP المضغوط | ف / ن | GCS-B3524-B3524-20C |
| طَرد | CSFP | يكتب | ثنائي المسار BIDI |
| بيانات-سرعة(جيجابت في الثانية) | 2.488 جرام / 2.488 جرام | عدد الممرات | 2x (Tx / Rx) |
| طول الارتباط | 20 كم | واجهه المستخدم | مزدوج LC |
| تكساسمركزالطول الموجي | 2x 1310 نانومتر | RXمركزالطول الموجي | 2x 1550 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | قوةاستهلاك | ≤ 1.8 واط |
| LDيكتب | ليزر DFB | PDيكتب | PIN Photodiode |
| المرسلقوة | -5 ~ 0 ديسيبل | صسيفيرحساسية | <-19 ديسيبل |
| نسبة الانقراض | > 8.2 ديسيبل | جهاز الاستقبال الزائد | > 0 ديسيبل |
| القوة بالميزانية (ديسيبل) | 14 ديسيبل | DOM / DDM | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 30 جرام | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 8.2 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.16 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1570 | نانومتر | ||||
| المتلقي حساسية | -19 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -19 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 2488 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
