تفاصيل المنتج:
|
| يكتب: | 2 جهاز إرسال واستقبال CSFP 2.488 جيجابت في الثانية من الألياف | معدل البيانات (جيجابت في الثانية): | 2.488 جيجابت في الثانية المزدوجة |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1490 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| مكون: | DFB + PIN | تَوصِيل: | 20 كم |
| DDM: | أيد | الكلمات الدالة: | 2.488G CSFP جهاز الإرسال والاستقبال 20 كم |
| إبراز: | 2.488 جيجابت في الثانية CSFP,2 جهاز إرسال واستقبال CSFP ليفي,جهاز إرسال واستقبال بصري CSFP 20 كم |
||
2.488 جيجابت في الثانية جهاز الإرسال والاستقبال ثنائي دي SFP 1490 نانومتر TX 1310 نانومتر RX 20 كم
وصف

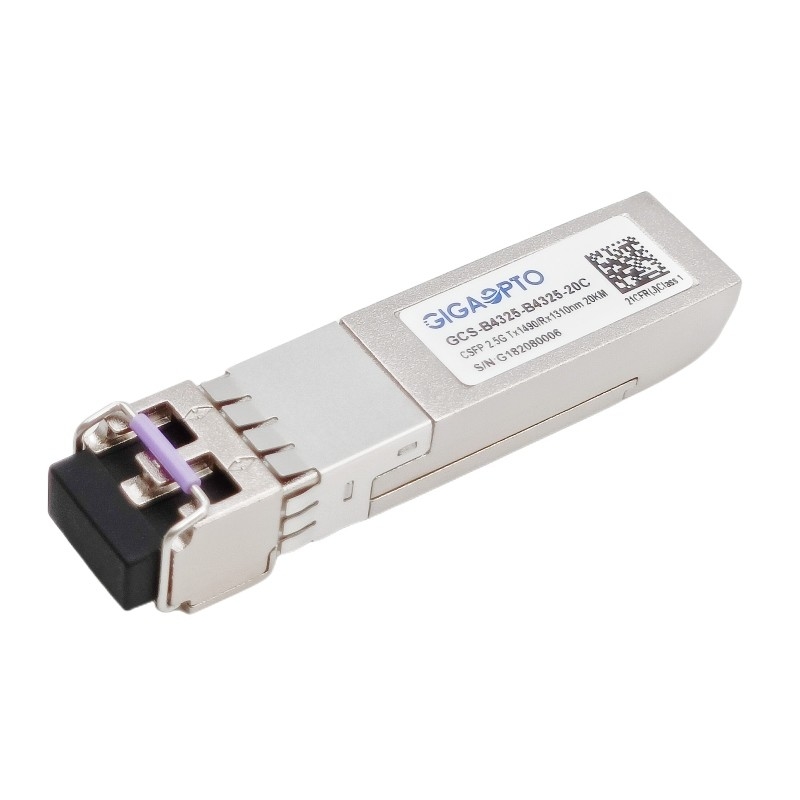

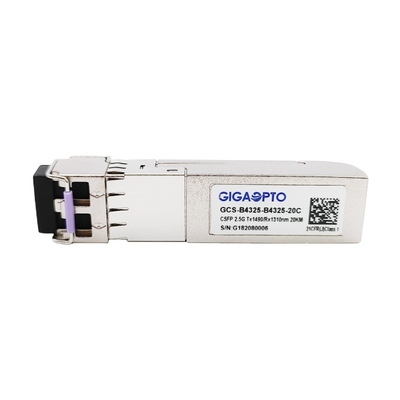

جهاز الإرسال والاستقبال GCS-B4325-B4325-20C هو وحدة عالية الأداء وفعالة من حيث التكلفة حيث يكون كلا المنفذين ثنائي الاتجاه ، ويدعم كل منفذ سرعة نقل 2448 ميجابت في الثانية ومسافة نقل 20 كم مع SMF.
تتكون وحدتا جهاز الإرسال والاستقبال المستقلان من ثلاثة أقسام: جهاز إرسال ليزر 1490 نانومتر DFB عالي الجودة ، وديود ضوئي PIN عالي الموثوقية 1310 نانومتر متكامل مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
جهاز الإرسال والاستقبال متوافق تمامًا مع اتفاقية SFP متعددة المصادر المدمجة (MSA).
تحديد
| فئة المنتج | 2 جهاز الإرسال والاستقبال CSFP الألياف | ف / ن | GCS-B4325-B4325-20C |
| شكل عامل | CSFP | تكنولوجيا | ثنائي المسار BIDI |
| قليل-سرعة(جيجابت في الثانية) | 2.488 جرام / 2.488 جرام | عدد الممرات | 2x (Tx / Rx) |
| نقل الكابل | 20 كم | واجهه المستخدم | المزدوج LC UPC |
| تكساسمركزالطول الموجي | 2x 1310 نانومتر | RXمركزالطول الموجي | 2x 1490 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | تبديد الطاقة | ≤ 1.8 واط |
| المرسليكتب | ليزر DFB | صسيفيريكتب | دبوس |
| المرسلقوة | -5 ~ 0 ديسيبل | صسيفيرحساسية | <-19 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | جهاز الاستقبال الزائد | > 0 ديسيبل |
| بصريبالميزانية (ديسيبل) | 14 ديسيبل | التشخيص الرقمي | بناء في |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | MTBF | 1،000،000 ساعة | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.16 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -19 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -19 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 2488 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
