تفاصيل المنتج:
|
| يكتب: | 2.5Gbps CSFP Dual BIDI Transceiver | معدل البيانات (جيجابت في الثانية): | 2.488 جيجابت في الثانية / 2.488 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1490 نانومتر |
| مكون LD / PD: | DFB + PIN | تَوصِيل: | 20 كم |
| درجة الحرارة: | تجاري | الكلمات الدالة: | 2.5G CSFP BIDI جهاز الإرسال والاستقبال 20 كم |
| إبراز: | 2.5 جيجابت في الثانية CSFP,CSFP ثنائي ثنائي الاتجاه,RX1490 جهاز الإرسال والاستقبال |
||

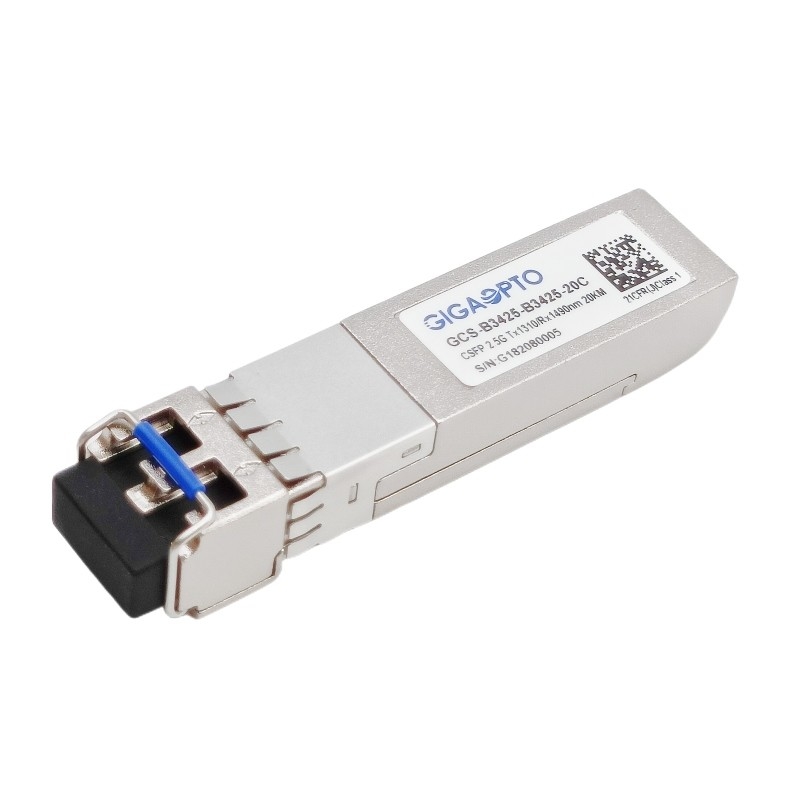

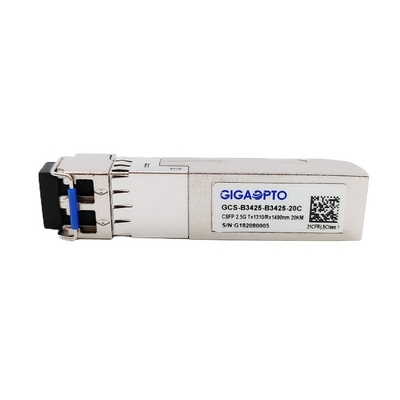

2.5 جيجابت في الثانية CSFP Dual BIDI 20 كم TX1310 RX1490 جهاز الإرسال والاستقبال LC DOM
وصف
GCS-B3425-B3425-20C متوافق مع الخيار 2 للاتفاقية متعددة المصادر (CSFP) صغيرة الحجم قابلة للتوصيل بعامل صغير (CSFP) ، ويوفر نقل 2.488 جيجابت في الثانية و 20 كم عبر الألياف أحادية الوضع (SMF) باستخدام طول موجي 1310 نانومتر / 1490nmRx عبر موصل LC مع موصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في MSA SFF-8472.
يتكون جهاز الإرسال والاستقبال من وحدة إرسال واستقبال بصرية ثنائية الاتجاه ثنائية الاتجاه بقناتين مع خمسة أقسام: محرك LD ، ومضخم الحد ، وشاشة التشخيص الرقمية ، ونوع الليزر (ليزر DFB) وكاشف صور PIN.
يمكن تعطيل الإخراج البصري عن طريق إدخال عالي المستوى منطق TTL من Tx Disable ، ويمكن للنظام أيضًا تعطيل الوحدة عبر I2C.يتم توفير خطأ Tx للإشارة إلى تدهور الليزر.يتم توفير خرج فقدان الإشارة (LOS) للإشارة إلى فقد إشارة الإدخال الضوئية للمستقبل أو حالة الارتباط مع الشريك.يمكن للنظام أيضًا الحصول على معلومات LOS (أو Link) / Disable / Fault عبر الوصول إلى سجل I2C.ستعمل SFP التقليدية عند توصيلها بمقبس C-SFP ، وفي نفس الوقت لا يوجد ضرر لـ C-SFP ولوحة المضيف إذا تم توصيل وحدة C-SFP بمقبس SFP تقليدي
تحديد
| فئة المنتج | 2.5G CSFP جهاز الإرسال والاستقبال | ف / ن | GCS-B3425-B3425-20C |
| نوع الحزمة | CSFP | يكتب | ثنائي الألياف BIDI |
| معدل البت (جيجابت في الثانية) | 2.488 جرام / 2.488 جرام | عدد الممرات | 2x (Tx / Rx) |
| أقصى طول للكابل | 20 كم | موصل | مزدوج LC |
| الطول الموجي TX | 2x 1310 نانومتر | الطول الموجي RX | 2x 1490 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | تبديد الطاقة | ≤ 1.8 واط |
| نوع TX | DFB | نوع RX | دبوس |
| طاقة الإخراج TX | -5 ~ 0 ديسيبل | حساسية RX | <-19 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | التشبع | > 0 ديسيبل |
| الميزانية البصرية (ديسيبل) | 14 ديسيبل | التشخيص الرقمي | بناء في |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | MTBF | 1،000،000 ساعة | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.16 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1510 | نانومتر | ||||
| المتلقي حساسية | -19 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -19 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 2488 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
