تفاصيل المنتج:
|
| يكتب: | المزدوج CSFP EX | معدل البت: | 1.244 جيجابت في الثانية مزدوج |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1310 نانومتر | الطول الموجي RX: | 2 × 1490 نانومتر |
| ليزر: | DFB | تَوصِيل: | 40 كم |
| درجة الحرارة: | قياسي من 0 إلى 70 درجة مئوية | الكلمات الدالة: | 1.244G CSFP BIDI جهاز الإرسال والاستقبال |
| إبراز: | مزدوج القناة CSFP,1.244G CSFP,وحدة الإرسال والاستقبال BIDI 40 كم |
||

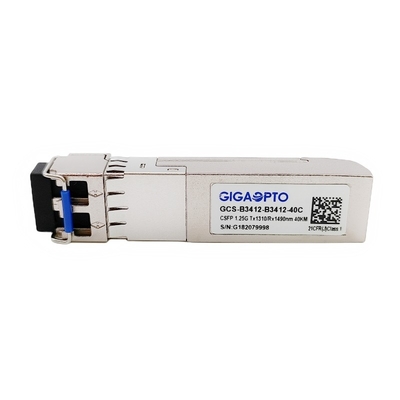

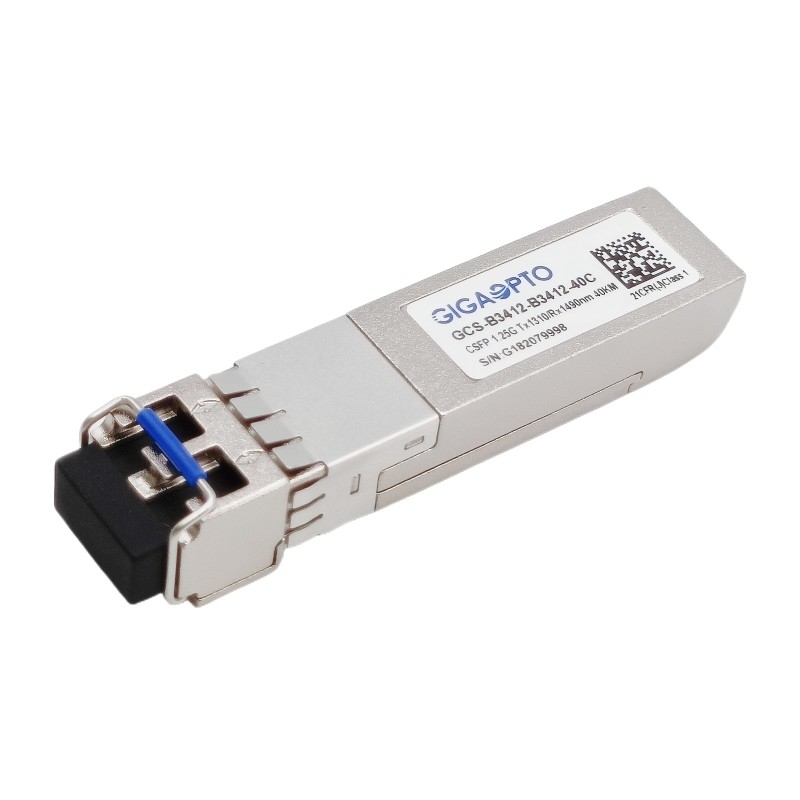

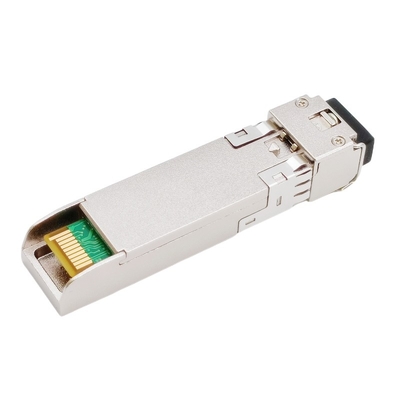

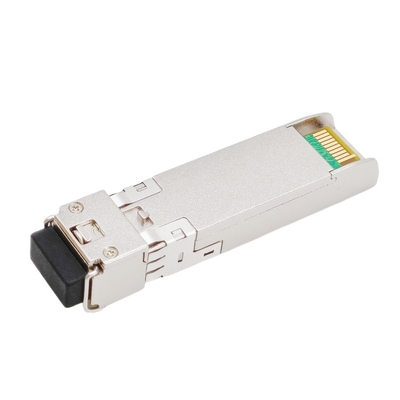

1.244G ثنائي القناة BIDI CSFP وحدة الإرسال والاستقبال TX1310nm RX1490nm SMF 40 كم
وصف
يعتبر GCS-B3412-B3412-40C جهاز إرسال واستقبال CSFP (Compact SFP) حيث يكون كلا المنفذين ثنائي الاتجاه ، أي يوفر
سعة مزدوجة مقارنة بأجهزة الإرسال والاستقبال العادية ثنائية الاتجاه حيث لا يتم استخدام منفذ واحد.يتطلب هذا أن تدعم المعدات المضيفة أجهزة الإرسال والاستقبال CSFP.
إنه يدعم سرعة نقل تبلغ 1244 ميجابت في الثانية ومسافة نقل تبلغ 40 كم مع SMF.لكل منفذ ، تتكون وحدة الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تحديد
| سلسلة المنتج | 1G CSFP جهاز الإرسال والاستقبال | ف / ن | GCS-B3412-B3412-40C |
| التعبئة والتغليف | CSFP | يكتب | مزدوج BiDi EX |
| معدل البت (جيجابت في الثانية) | 2x 1.244 جرام | عدد الممرات | 2x (Tx / Rx) |
| طول السلك | 40 كم | موصل | LC / UPC مزدوج |
| الطول الموجي TX | 2x 1310 نانومتر | الطول الموجي RX | 2x 1490 نانومتر |
| الجهد الكهربي | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| جزء الارسال | DFB | جزء المتلقي | دبوس |
| قوة الارسال | -5 ~ 0 ديسيبل | حساسية RX | <-25 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > 0 ديسيبل |
| الميزانية البصرية (ديسيبل) | 20 ديسيبل | DOM / DDM | الدعم |
| درجة الحرارة | التشغيل: تجاري من 0 إلى 70 درجة مئوية | ضمان | 36 شهرًا |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 25 جرام | |
| امتثال | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1310 | 1330 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -5 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| المتلقي حساسية | -25 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -27 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -40 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 1244 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
