تفاصيل المنتج:
|
| يكتب: | مزدوج 1000Base-BX CSFP eLX | معدل البت: | 1.25 جيجابت في الثانية مزدوج |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1550 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| LD / PD: | DFB + PIN | تَوصِيل: | 20 كم |
| وسائل الإعلام: | الألياف أحادية الوضع | تسليط الضوء: | وحدة الإرسال والاستقبال الضوئية CSFP |
| إبراز: | جهاز الإرسال والاستقبال CSFP,CSFP 20 كم,وحدة sfp أحادية الألياف |
||
1.25 جيجابت في الثانية جهاز الإرسال والاستقبال ثنائي دي SFP ، 20 كم تصل إلى 1550 نانومتر TX 1310 نانومتر RX
وصف

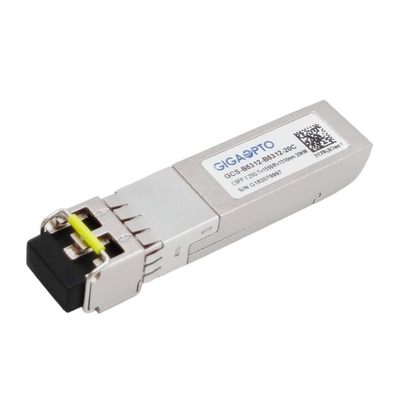

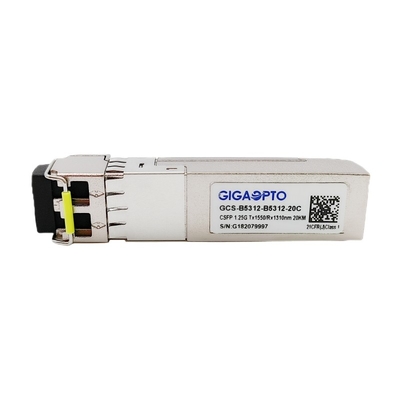

جهاز الإرسال والاستقبال GCS-B5312-B5312-20C CSFP هو طاقة منخفضة للغاية (استهلاك طاقة أقل من 1.3 واط) ، منتج عالي الأداء وثبات عالي يعمل في درجة حرارة تجارية قياسية ، يوفر 1000Base-BX 2 قناة إنتاجية تصل إلى 20 كم على مستوى فردي وضع الألياف عبر موصل LC مزدوج.
جهاز الإرسال والاستقبال CSFP BIDI LX20 مزود بقناتين مستقلتين لاتصالات البيانات ، لكل قناة منفصلة يستخدم جهاز الإرسال والاستقبال هذا جهاز إرسال ليزر 1550nm DFB موثوق للغاية وجهاز استقبال ثنائي ضوئي 1310 نانومتر PIN ، وجميع الوحدات تلبي متطلبات سلامة الليزر من الفئة 1.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
يتوافق جهاز الإرسال والاستقبال CSFP eLX هذا تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
تحديد
| سلسلة المنتج | 1.25 جرام CSFP | ص/ن | GCS-B5312-B5312-20C |
| باكاجينج | CSFP | يكتب | مزدوج BiDi eLX |
| قليلمعدل(جيجابت في الثانية) | 2x 1.25 جرام | عدد الممرات | 2x TX / 2x Rx |
| وصلة الوصول | 20 كم | واجهه المستخدم | مزدوج الاتجاه LC / UPC |
| الطول الموجي TX(عادي) | 2x 1550 نانومتر | الطول الموجي RX(عادي) | 2x 1310 نانومتر |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | قوةتبديد | ≤ 1.2 واط |
| تيالفاسدمكون | DFB | صسيفيرمكون | دبوس |
| المرسلقوة | -9 ~ -3 ديسيبل | صXسالضمور | <-22 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | تشبع RX | > -3 ديسيبل |
| القوة بالميزانية (ديسيبل) | 13 ديسيبل | DOM | الدعم |
| بيئة | التشغيل: قياسي من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وزن | 25 جرام | |
| البروتوكولات | شبكة جيجابت إيثرنت ، متوافقة مع MSA | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1480 | 1550 | 1580 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -9 | -3 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -23 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -23 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -35 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 27-1 @ 1250 ميجا بت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
