تفاصيل المنتج:
|
| يكتب: | 2 ألياف 100Base CSFP | معدل البيانات (جيجابت في الثانية): | المزدوج 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1550 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| مكون: | DFB + PIN | مسافه: بعد: | 40 كم |
| DOM / DDM: | أيد | الكلمات الدالة: | 100Base-BX CSFP جهاز الإرسال والاستقبال |
| إبراز: | 100BASE BX CSFP,CSFP ثنائي ثنائي الاتجاه,جهاز إرسال واستقبال DOM SM |
||
155Mbps صغير الحجم SFP جهاز الإرسال والاستقبال 1550nm TX 1310nm RX 40 كم
وصف

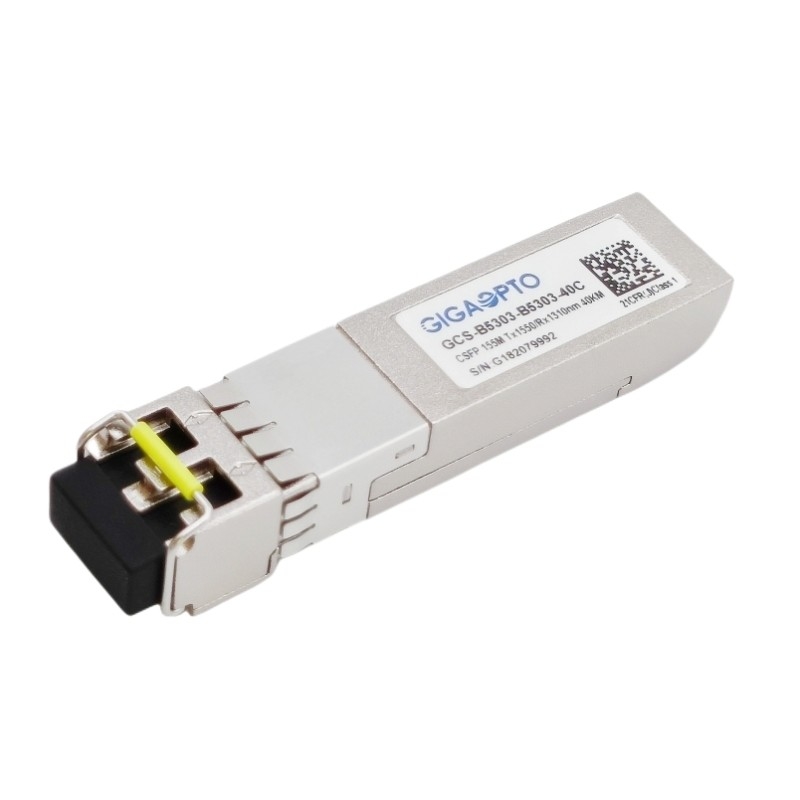

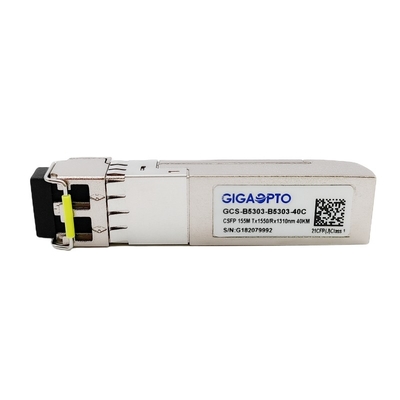

جهاز الإرسال والاستقبال GCS-B5303-B5303-40C CSFP هذا هو منتج عالي الأداء وثبات عالي يعمل في درجة حرارة قياسية ، ويوفر إنتاجية ثنائية القناة 100Base-BX تصل إلى 40 كم فوق الألياف أحادية الوضع (SMF) باستخدام الطول الموجي الاسمي 1550nmTx / 1310nmRx عبر موصل LC.
لكل قناة ، يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر بقوة 1550 نانومتر موثوق به للغاية ، وكاشف ضوئي عالي الجودة 1310 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
جهاز الإرسال والاستقبال هذا المكون من 2 ليف 100Base متوافق تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) والحاصل على شهادة CE / RoHS.
سمات
| سلسلة المنتج | عدد 2 من الألياف 100Base CSFP | صالفن لا. | GCS-B5303-B5303-40C |
| طَرد | CSFP | يكتب | 2x BIDI لكل منفذ SFP |
| بيانات-معدل(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تَوصِيل | 40 كم @ G652 SMF | موصل | LC دوبلكس |
| الطول الموجي-الفصل 1 | TX_1550nm / RX_1310nm | الطول الموجي-الفصل 2 | TX_1550nm / RX_1310nm |
| قوةالجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| المرسليكتب | DFB ليزر | المتلقييكتب | دبوس |
| تيالفاسدقوة | -1 ~ -4 ديسيبل | صسيفيرحساسية | <-39 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 38 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -4 | -1 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -35 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -35 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
