تفاصيل المنتج:
|
| نوع المنتج: | 2 ليف 100Base CSFP BIDI EX | معدل البيانات (Ch1 / Ch2): | 155 ميجابت في الثانية / 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي (Ch1 / Ch2): | TX_1310nm / RX_1550nm | تَوصِيل: | 40 كم |
| مكون: | FP + PIN | درجة الحرارة: | تجاري |
| موصل: | مزدوج LC | الكلمات الدالة: | 2 الألياف BIDI EX جهاز الإرسال والاستقبال |
| إبراز: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

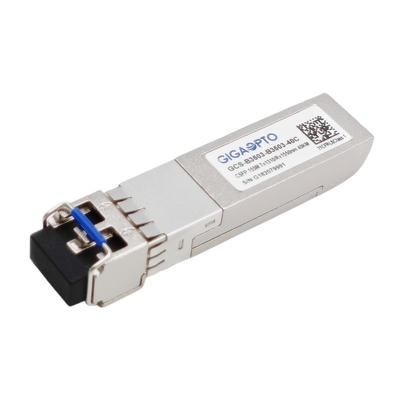

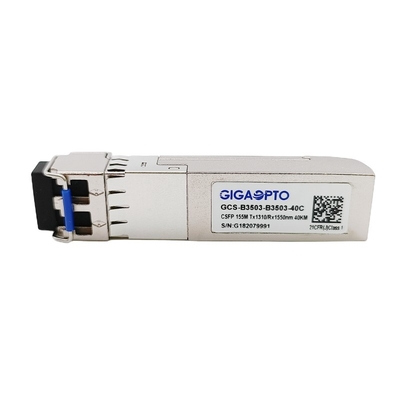

155Mbps المدمجة Bi-Di SFP Transceiver 1310nm TX 1550nm RX 40km
وصف
جهاز الإرسال والاستقبال 2 Fibre 100Base CSFP هو طاقة منخفضة للغاية (استهلاك الطاقة <1.3 واط) ، منتج عالي الأداء وثبات عالي يعمل في درجة حرارة تجارية ، ويدعم 155 ميجابت في الثانية ومسافة نقل 40 كم مع كابل SMF.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر المدمجة (MSA) و SFF-8472.
سمات
| سلسلة المنتج | عدد 2 من الألياف 100Base CSFP | صالفن لا. | GCS-B3503-B3503-40 ج |
| طَرد | CSFP | يكتب | 2x BIDI لكل منفذ SFP |
| بيانات-معدل(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تَوصِيل | 40 كم @ G652 SMF | موصل | LC دوبلكس |
| الطول الموجي-الفصل 1 | TX_1310nm / RX_1550nm | الطول الموجي-الفصل 2 | TX_1310nm / RX_1550nm |
| قوةالجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| المرسليكتب | الليزر FP | المتلقييكتب | PIN Photodiode |
| تيالفاسدقوة | -1 ~ -4 ديسيبل | صسيفيرحساسية | <-39 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 38 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (RMS) | ∆λ | 4 | نانومتر | |||||
| متوسط انتاج الطاقة | العبوس | -1 | -4 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1570 | نانومتر | ||||
| المتلقي حساسية | -35 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -35 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
