تفاصيل المنتج:
|
| نوع المنتج: | 155 ميجابت في الثانية CSFP EX | عرض النطاق الترددي (Ch1 / Ch2): | 155 ميجابت في الثانية / 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي (Ch1 / Ch2)): | TX_1490nm / RX_1310nm | مسافة الألياف: | 40 كم |
| نوع LD / PD: | DFB + PIN | درجة الحرارة: | قياسي من 0 إلى 70 درجة مئوية |
| موصل: | LC | الكلمات الدالة: | وحدة الإرسال والاستقبال البصرية CSFP BIDI |
| إبراز: | 2x 155Mbps Compact SFP,LC Compact SFP,1310nm 1490nm sfp |
||

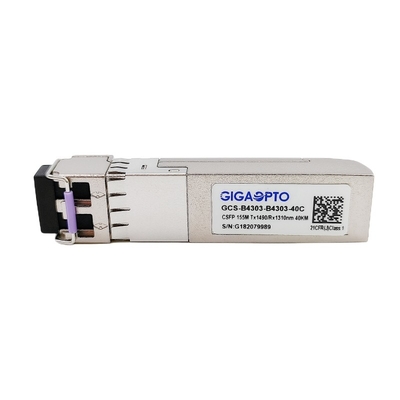

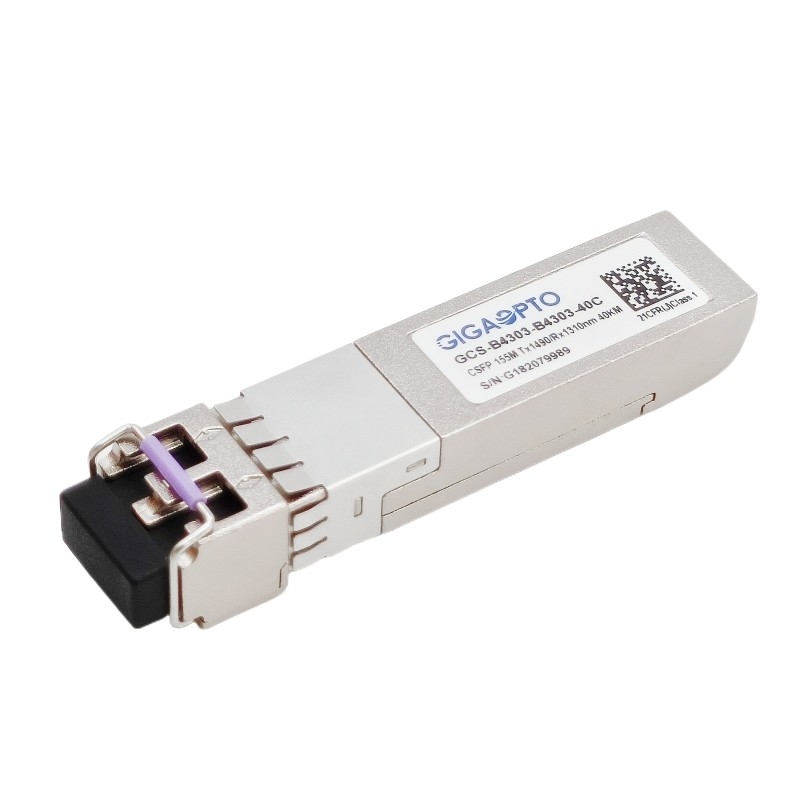

2x 155Mbps TX_1490nm / RX_1310nm CSFP BIDI Transceiver LC 40km DOM
وصف
إن GCS-B4303-B4303-40C عامل الشكل الصغير المدمج القابل للتوصيل (CSFP) هو نسخة من SFP بنفس عامل الشكل الميكانيكي الذي يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.
يتضمن منفذين BOSA في منفذ SFP واحد ، ويتكون كل BOSA من جهاز إرسال ليزر DFB 1490 نانومتر عالي الجودة وديود ضوئي عالي الحساسية 1310 نانومتر PIN ، مما يوفر سرعة نقل 155 ميجابت في الثانية مع ارتباط 40 كم.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472 ، يتم توفير شاشات في الوقت الحقيقي لدرجة الحرارة ، جهد الإمداد ، تيار انحياز الليزر ، متوسط طاقة خرج الليزر واستقبال طاقة الإخراج.
جهاز الإرسال والاستقبال CSFP ثنائي الألياف هذا متوافق تمامًا مع الخيار 2 MSA صغير الحجم القابل للتوصيل بعامل الشكل الصغير (CSFP) وحاصل على شهادة CE / RoHS.
سمات
| سلسلة المنتج | 2x 155 ميجابت في الثانية CSFP BIDI | صالفن لا. | GCS-B4303-B4303-40C |
| طَرد | CSFP | يكتب | 2x BIDI لكل منفذ SFP |
| بيانات-معدل(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| تَوصِيل | 40 كم @ G652 SMF | موصل | LC دوبلكس |
| الطول الموجي-الفصل 1 | TX_1490nm / RX_1310nm | الطول الموجي-الفصل 2 | TX_1490nm / RX_1310nm |
| قوةالجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| المرسليكتب | DFB ليزر | المتلقييكتب | PIN / TIA Photodiode |
| تيالفاسدقوة | -1 ~ -4 ديسيبل | صسيفيرحساسية | <-39 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 38 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -4 | -1 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -35 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -35 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
