تفاصيل المنتج:
|
| نوع المنتج: | 100 متر صغير SFP BIDI LX20 | معدل البت: | 100 ميجابت في الثانية / 100 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي (Ch1): | TX1550nm / RX1310nm | الطول الموجي (Ch2): | TX1550nm / RX1310nm |
| وصلة الوصول: | 20 كم | واجهه المستخدم: | مزدوج LC |
| درجة الحرارة: | تجاري | الكلمات الدالة: | 100Mbps المدمجة BIDI SFP |
| إبراز: | 100 ميجابت في الثانية صغير SFP,20 كم صغير SFP,RX1310nm جهاز إرسال واستقبال بصري ثنائي الاتجاه |
||

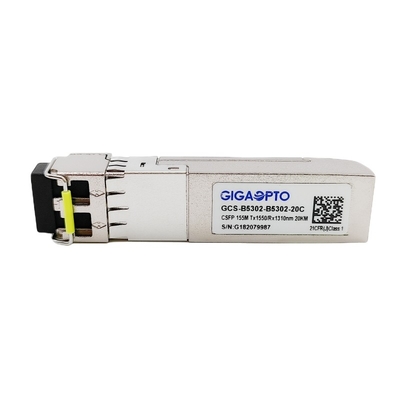

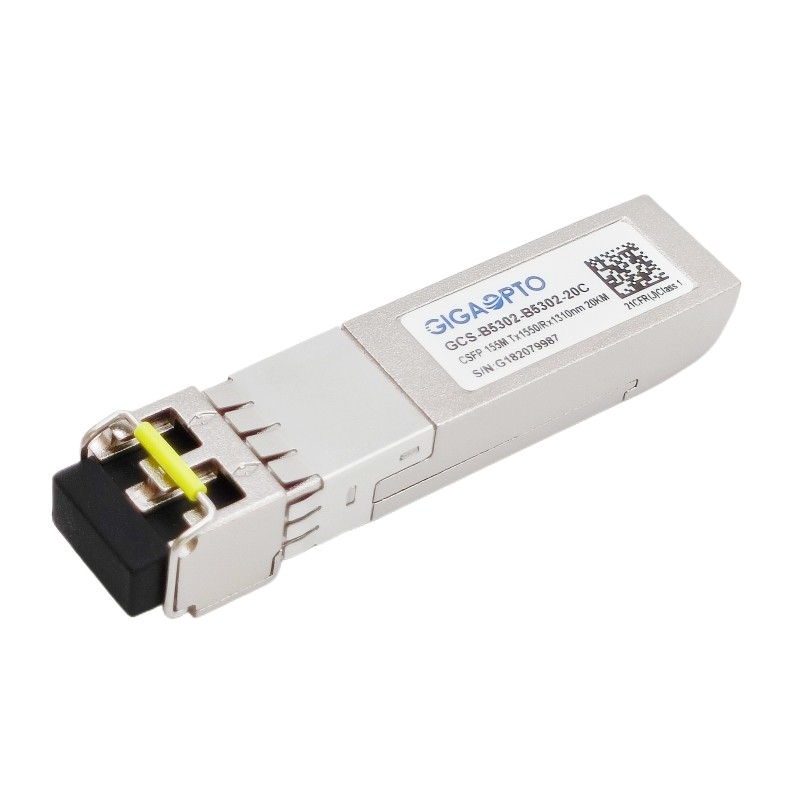

100Mbps مضغوط SFP ثنائي الاتجاه جهاز الإرسال والاستقبال البصري TX1550nmRX1310nm LC 20km DOM
وصف
تم تصميم GCS-B5302-B5302-20C خصيصًا للأداء العالي المتكامل لارتباطين ثنائي الاتجاه على ألياف أحادية الوضع على الوجهين ، كل رابط يدعم سرعة نقل 155 ميجابت في الثانية ونقل 20 كم بواجهة LC.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
يتوافق جهاز الإرسال والاستقبال CSFP LX هذا تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
سمات
| سلسلة المنتج | 100 ميجابت في الثانية صغير SFP BIDI | صرقم الفن | GCS-B5302-B5302-20C |
| شكل عامل | مدمج SFP | يكتب | 2 BOSA لكل منفذ sfp |
| معدل البيانات(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| طول السلك | 20 كم | واجهه المستخدم | مزدوج LC |
| الطول الموجي-الفصل 1 | TX1550nm / RX1310nm | الطول الموجي-الفصل 2 | TX1550nm / RX1310nm |
| قوةالجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| الليزريكتب | DFB ليزر | كاشف الصوريكتب | دبوس |
| تيX متوسطقوة | -13 ~ -9 ديسيبل | صXحساسية | <-32 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | RX التشبع | > -3 ديسيبل |
| بصريالميزانية (ديسيبل) | 19 ديسيبل | التشخيص الرقمي | الدعم |
| درجة الحرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -13 | -9 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -32 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -32 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 27-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
