تفاصيل المنتج:
|
| نوع المنتج: | 100BASE CSFP LX20 | معدل البت: | 155 ميجابت في الثانية / 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي (Ch1): | TX1550nm / RX1310nm | الطول الموجي (Ch2): | TX1550nm / RX1310nm |
| مسافة الارتباط: | 20 كم | موصل: | مزدوج LC |
| DOM / DDM: | أيد | ||
| إبراز: | 100BASE Compact SFP,TX1310nm Compact SFP,RX1550nm الألياف البصرية ثنائية الاتجاه |
||

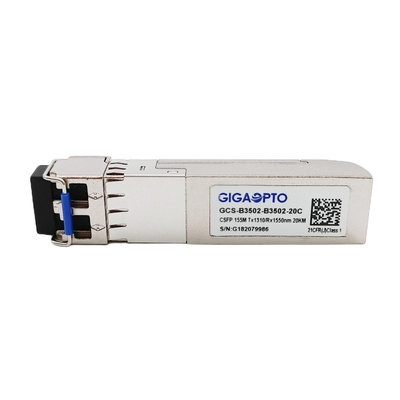

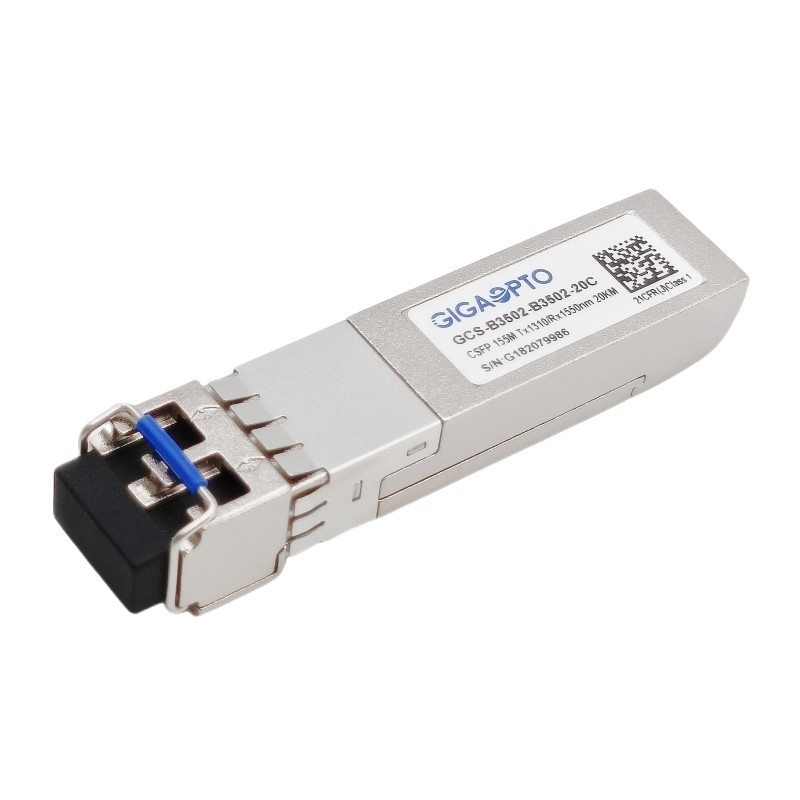

100BASE CSFP جهاز إرسال واستقبال الألياف الضوئية ثنائي الاتجاه TX1310nmRX1550nm LC 20km DOM
وصف
GCS-B3502-B3502-20C هي وحدة إرسال واستقبال CSFP عالية الأداء لروابط بيانات Ethernet السريعة.
إنه مصمم خصيصًا للارتباط عالي الأداء المدمجين ثنائي الاتجاه على ليف أحادي الوضع مزدوج ، يدعم كل رابط سرعة نقل 155 ميجابت في الثانية ونقل 20 كم بواجهة LC.
لكل قناة تتكون وحدة الإرسال والاستقبال BIDI هذه من جهاز إرسال ليزر 1310 نانومتر DFB وديود ضوئي PIN 1550 نانومتر ، وجميع الوحدات تلبي متطلبات سلامة الليزر من الفئة 1.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
يتوافق جهاز الإرسال والاستقبال CSFP LX هذا تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
سمات
| سلسلة المنتج | 100Base CSFP LX20 | صرقم الفن | GCS-B3502-B3502-20C |
| التعبئة والتغليف | CSFP | يكتب | 2 BOSA لكل منفذ |
| معدل البيانات(Ch1 / Ch2) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| مسافة الارتباط | 20 كم | موصل | LC مزدوج |
| الطول الموجي-الفصل 1 | TX1310nm / RX1550nm | الطول الموجي-الفصل 2 | TX1310nm / RX1550nm |
| الجهد االكهربى | + 3.3 فولت | قوةتبديد | ≤ 1.3 واط |
| الليزريكتب | DFB ليزر | الثنائي الضوئييكتب | دبوس |
| تيXانتاج الطاقة | -13 ~ -9 ديسيبل | صXحساسية | <-32 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | RXالزائد | > -3 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 19 ديسيبل | DDM / DOM | الدعم |
| درجة الحرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1310 | 1330 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -13 | -9 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1570 | نانومتر | |||
| المتلقي حساسية | -32 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -32 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
