تفاصيل المنتج:
|
| نوع المنتج: | 100BASE CSFP | معدل البيانات: | 155 ميجابت في الثانية / 155 ميجابت في الثانية |
|---|---|---|---|
| الطول الموجي TX: | 2 × 1490 نانومتر | الطول الموجي RX: | 2 × 1310 نانومتر |
| تَوصِيل: | 20 كم | وسائل الإعلام: | SMF |
| DOM / DDM: | أيد | الكلمات الدالة: | 2 جهاز إرسال واستقبال من الألياف الضوئية 100BASE BIDI CSFP |
| إبراز: | 2 جهاز إرسال واستقبال ألياف sfp,جهاز إرسال واستقبال ألياف sfp بطول 20 كم,قناة ألياف sfp من DOM |
||

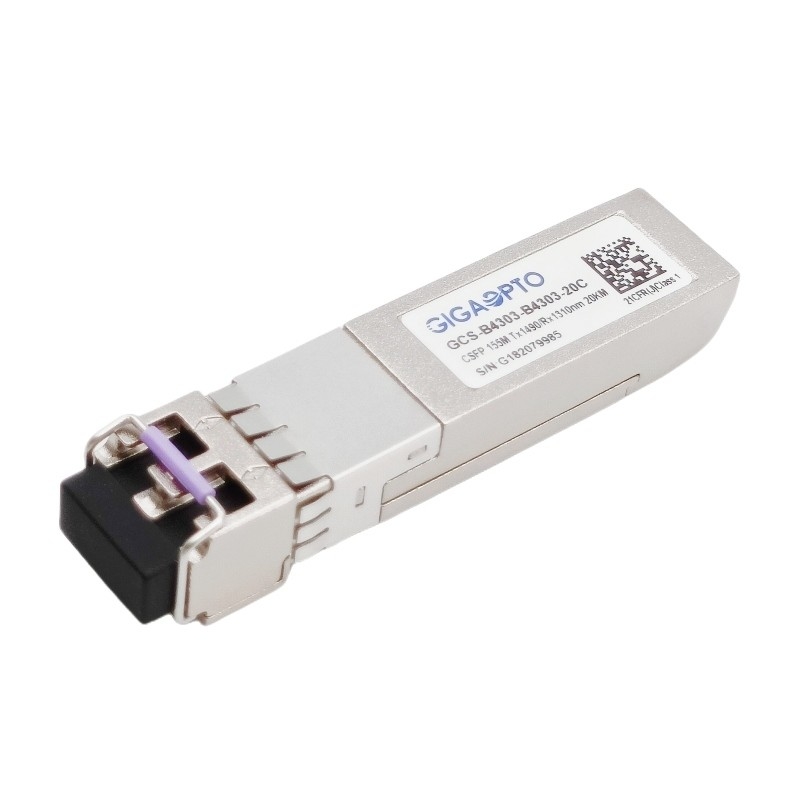

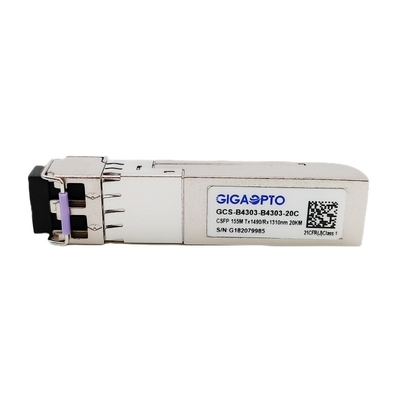

2 الألياف 100BASE BIDI CSFP جهاز الإرسال والاستقبال من الألياف الضوئية TX1490nmRX1310nm LC 20km DOM
وصف
تم تصميم جهاز الإرسال والاستقبال 100Base CSFP خصيصًا للارتباط عالي الأداء المدمجين ثنائي الاتجاه على ليف أحادي الوضع مزدوج ، ويدعم كل رابط معدل نقل 155 ميجابت في الثانية ونقل 20 كم بواجهة LC.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C المحددة في SFP MSA SFF-8472.
يتوافق جهاز الإرسال والاستقبال CSFP LX هذا تمامًا مع الخيار 2 MSA القابل للتوصيل بعامل الشكل الصغير (CSFP) وشهادة CE / RoHS.
تحديد
| سلسلة المنتج | 100Base CSFP | صرقم الفن | GCS-B4303-B4303-20C |
| طَرد | CSFP | يكتب | 2 BOSA لكل منفذ |
| معدل البيانات(ميجابت في الثانية) | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| مسافة الارتباط | 20 كم | موصل | LC مزدوج |
| الطول الموجي TX | 2x 1490 نانومتر | الطول الموجي RX | 2x 1310 نانومتر |
| الجهد االكهربى | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| نوع المرسل / لين | DFB ليزر | نوع جهاز الاستقبال / المسار | دبوس |
| تيXانتاج الطاقة | -14 ~ -8 ديسيبل | صXحساسية | <-32 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | RXالزائد | > -3 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 18 ديسيبل | DDM / DOM | الدعم |
| درجة الحرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط انتاج الطاقة | العبوس | -13 | -9 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1290 | 1330 | نانومتر | ||||
| المتلقي حساسية | -32 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -32 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 27-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
