تفاصيل المنتج:
|
| نوع المنتج: | 100BASE Dual BIDI CSFP | معدل البيانات: | 155 ميجابت في الثانية |
|---|---|---|---|
| قناة 1: | TX1310nm / RX1490nm | القناة 2: | TX1310nm / RX1490nm |
| تَوصِيل: | 20 كم | نوع الكابل: | الألياف أحادية الوضع |
| الكلمات الدالة: | 100BASE CSFP جهاز الإرسال والاستقبال من الألياف الضوئية | ||
| إبراز: | جهاز الإرسال والاستقبال من الألياف الضوئية 100BASE,جهاز الإرسال والاستقبال للألياف الضوئية CSFP,الوحدة الضوئية TX1310nm sfp |
||

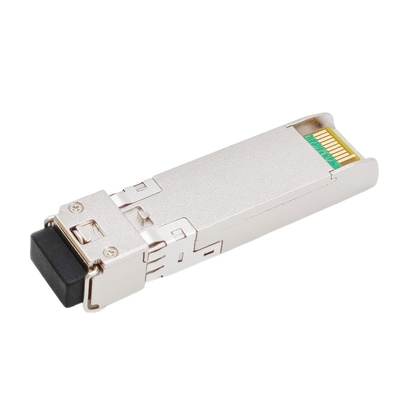

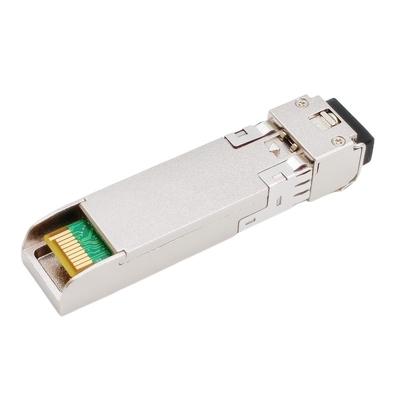

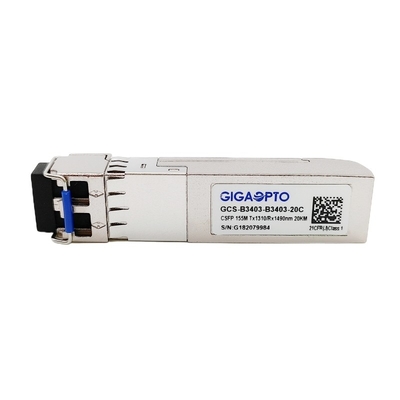

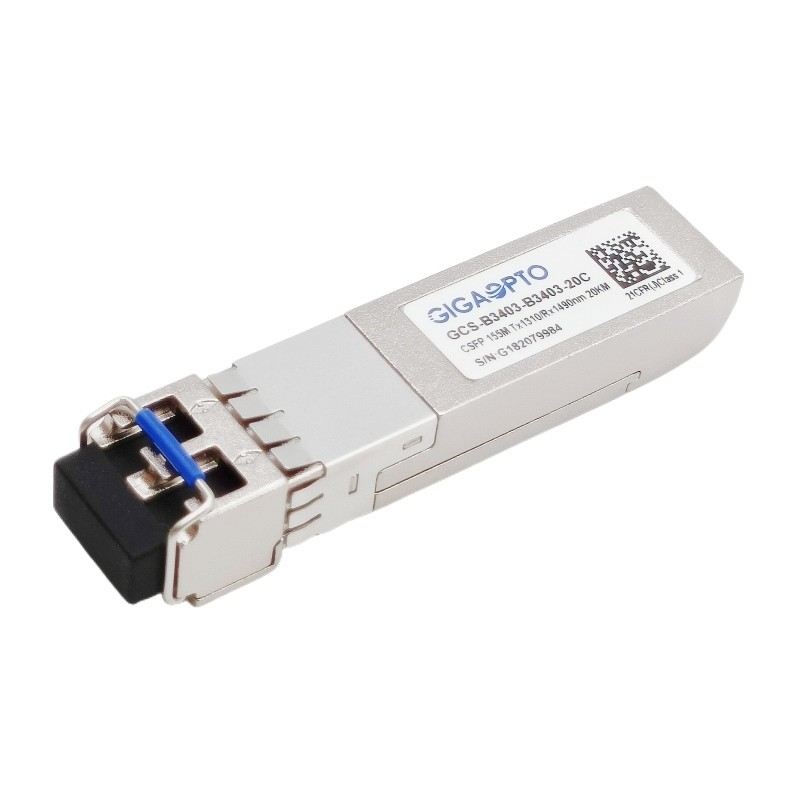

جهاز إرسال واستقبال الألياف الضوئية 100BASE Dual BIDI CSFP TX1310nmRX1490nm LC 20km DOM
وصف
جهاز الإرسال والاستقبال البصري 100Base ثنائي الاتجاه CSFP هو نسخة من SFP مع نفس عامل الشكل الميكانيكي الذي يسمح بقناتين مستقلتين ثنائية الاتجاه لكل منفذ.
لكل قناة ، تتكون وحدة الإرسال والاستقبال 100BASE CSFP من ثلاثة أقسام: جهاز إرسال ليزر 1310 نانومتر DFB ، وديود ضوئي PIN 1490 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C كما هو محدد في SFF-8472 ، والتي توفر أجهزة مراقبة في الوقت الفعلي لدرجة الحرارة ، جهد الإمداد ، تيار انحياز الليزر ، متوسط طاقة خرج الليزر ، استقبال طاقة الخرج وما إلى ذلك.
إنها فكرة لتطبيقات Fast Ethernet و 100Base-X.
تحديد
| سلسلة المنتج | 100Base CSFP جهاز الإرسال والاستقبال | ص/ن | GCS-B3403-B3403-20C |
| شكل عامل | CSFP | يكتب | 2x ثنائي الاتجاه |
| معدل البيانات | 155 ميجابت في الثانية / 155 ميجابت في الثانية | عدد الممرات | 2x (Tx / Rx) |
| مسافه: بعد | 20 كم | واجهه المستخدم | عدد 2 LC-Simplex |
| الطول الموجي TX | 2x 1310 نانومتر | الطول الموجي RX | 2x 1490 نانومتر |
| الجهد االكهربى | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | ≤ 1.3 واط |
| نوع المرسل / لين | DFB ليزر | نوع جهاز الاستقبال / المسار | دبوس |
| طاقة خرج جهاز الإرسال | -14 ~ -8 ديسيبل | المتلقي حساسية | <-32 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد المدخلات | > -3 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 18 ديسيبل | التشخيص الرقمي | الدعم |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | ضمان | 3 سنوات |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | وحدة الوزن | 25 جرام | |
| البروتوكولات | إيثرنت سريع ، متوافق مع MSA | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||
| العرض الطيفي (RMS) | ∆λ | 4 | نانومتر | |||||
| متوسط انتاج الطاقة | العبوس | -14 | -8 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 9 | ديسيبل | |||||
| وقت الصعود / السقوط البصري (20٪ ~ 80٪) | tr / tf | 0.26 | نانوثانية | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1470 | 1490 | 1510 | نانومتر | |||
| المتلقي حساسية | -32 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -3 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -32 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -45 | ديسيبل | |||||
| التباطؤ LOS | 1 | 4 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | صوت | 400 | 1800 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 223-1 @ 155 ميجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
