تفاصيل المنتج:
|
| اسم المنتج: | 6G SMPTE BIDI SFP | معدل البت: | 50 ميجابت في الثانية ~ 5.94 جيجابت في الثانية |
|---|---|---|---|
| الحزمة / التكنولوجيا: | الألياف SFP 1 | موصل: | LC البسيط |
| تصل: | 10 كم | الكلمات الدالة: | 6G TX1310nm / RX1550nm |
6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km وحدات الإرسال والاستقبال MSA
وصف المنتجات

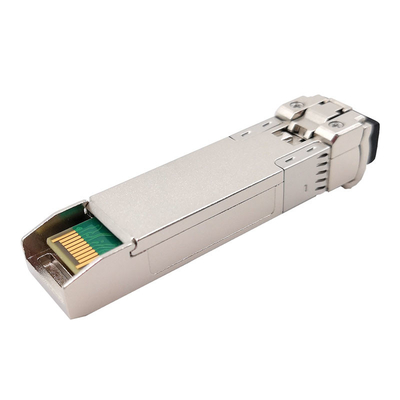

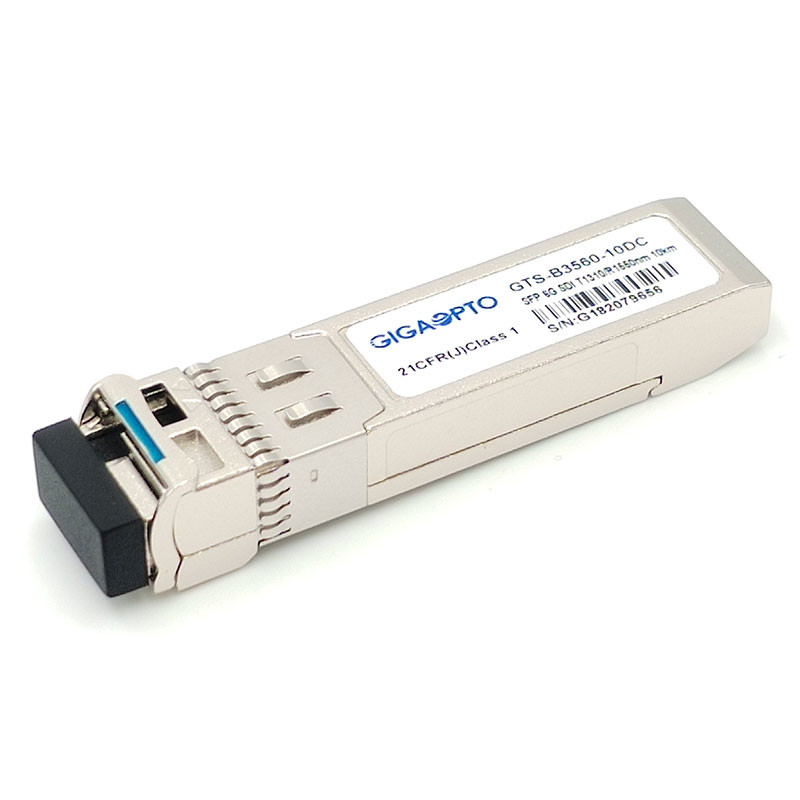

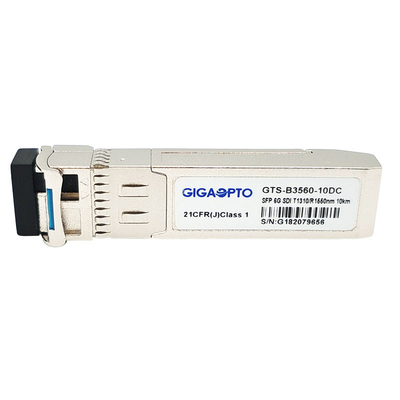

Gigaopto GTS-B3560-10DC هي وحدة إرسال واستقبال بصرية من الألياف ثنائية الاتجاه SFP مصممة لتطبيقات نقل الفيديو.
تم تصميم جهاز الإرسال والاستقبال لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 5.94 جيجابت في الثانية ويدعم الأنماط المرضية SDI لـ SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M و ST-2081 ، ويمكن تحقيق مسافة قصوى تبلغ 10 كم مع سرعة مرضية تبلغ 6 جيجابت في الثانية إشارات عبر ألياف أحادية الوضع (SMF) مع موصل LC بسيط.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر 1310 نانومتر DFB ، وديود ضوئي PIN 1550 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ، و Reclocker ، ووحدة تحكم MCU.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
خصائص التشغيل
| منتج | 6G Video BiDi SFP | رقم القطعة | GTS-B3560-10DC |
| أقصى معدل للبيانات | 5.94 جيجابت / ثانية | MSA Pinout | نعم |
| نوع الوحدة | مرسل + مستقبل | درجة الحرارة التشغيل. | 0 درجة مئوية إلى 70 درجة مئوية / -40 درجة مئوية إلى +85 درجة مئوية |
| مركز الطول الموجي | 1310nm-TX / 1550nm-RX | انتقال الألياف | 10 كم |
| الواجهة / البولندية | Simplex LC UPC | نوع الألياف | SMF G.652.1 تحديث |
| نوع المرسل | DFB ثنائية الاتجاه | نوع المستقبل | دبوس |
| جهد مزود الطاقة | 3.3 فولت | إجمالي التيار (نموذجي) | 200 مللي أمبير |
| TX الضوئية | -6 ~ + 1 ديسيبل | تلقي الحساسية | <-14dB (PRBS 223-1 ، BER = 1E-12) |
| نسبة الانقراض | > 7.0 ديسيبل | التشخيصات الرقمية | نعم |
| الأنماط المرضية للفيديو | الدعم كافتراضي | وزن | 0.025 كجم |
| طلب | SD / HD / 3G / 6G SDI | ||
سمات
0 درجة مئوية إلى +70 درجة مئوية
-40 درجة مئوية إلى + 85 درجة مئوية
