تفاصيل المنتج:
|
| اسم العنصر: | 12G-SDI BiDi SFP + | معدل البيانات: | 12 ز |
|---|---|---|---|
| الطول الموجي: | 1330 نانومتر -TX / 1270nm -RX | موصل: | Simplex LC |
| ماكس كابل نقل: | 10 كم | OEM / ODM: | أيد |
| الكلمات الرئيسية 1: | جهاز الإرسال والاستقبال البصري 12G-SDI BIDI ، | الكلمات الرئيسية 2: | 12G ثنائي الاتجاه SFP + |
| إبراز: | SMPTE Video SFP Transceiver,13T Video SFP Transceiver,BIDI Optical Transceiver |
||

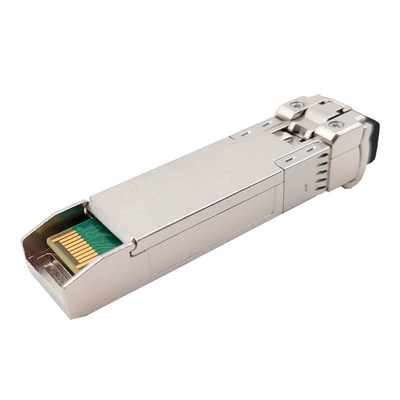

10KM BiDi 1330nm / 1270nm 12G-SDI SFP + جهاز الإرسال والاستقبال البصري MSA Pinout
خصائص التشغيل
| اسم المنتج | 12G UHD Video SFP | معدل البيانات | 0.27 ~ 11.88 جيجابت في الثانية |
| نوع الوحدة | جهاز الإرسال والاستقبال | MSA / غير MSA | MSA |
| التعبئة | SFP + | درجة الحرارة التجارية | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي | 1330 نانومتر -TX / 1270nm -RX | أقصى مسافة | 10 كم |
| واجهه المستخدم | Simplex LC | وسائل الإعلام | الألياف أحادية الوضع |
| المرسل | DFB | المتلقي | دبوس |
| جهد مزود الطاقة | + 3.3 فولت | تيار | 280 مللي أمبير (نموذجي). |
| متوسط انتاج الطاقة | -5 ~ + 1 ديسيبل | حساسية RX@11.88Gbps | <-11 ديسيبل |
| حساسية RX بسرعة 5.94 جيجابت في الثانية | <-13 ديسيبل | حساسية RX @ 2.97 جيجابت في الثانية | <-13 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | تشبع RX | > 1.0 ديسيبل ميلي واط |
| استهلاك الطاقة | ≤1.0 واط | التشخيص الرقمي | الدعم |
| OEM / ODM | نعم | ضمان | 3 سنوات |
| البروتوكولات | SMPTE ST 2082-1 (12G UHD-SDI) ، ST 2081-1 (6G UHD-SDI) ، ST424 (3G SDI) ، ST292-1 (HD-SDI) ، ST 259 (SD-SDI). | ||
وصف

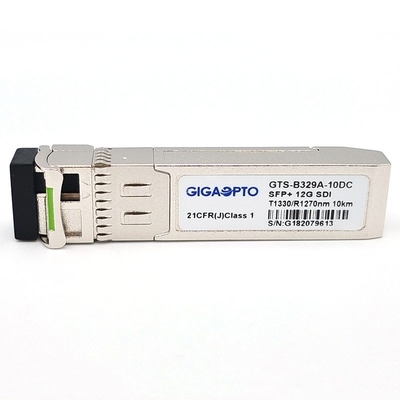

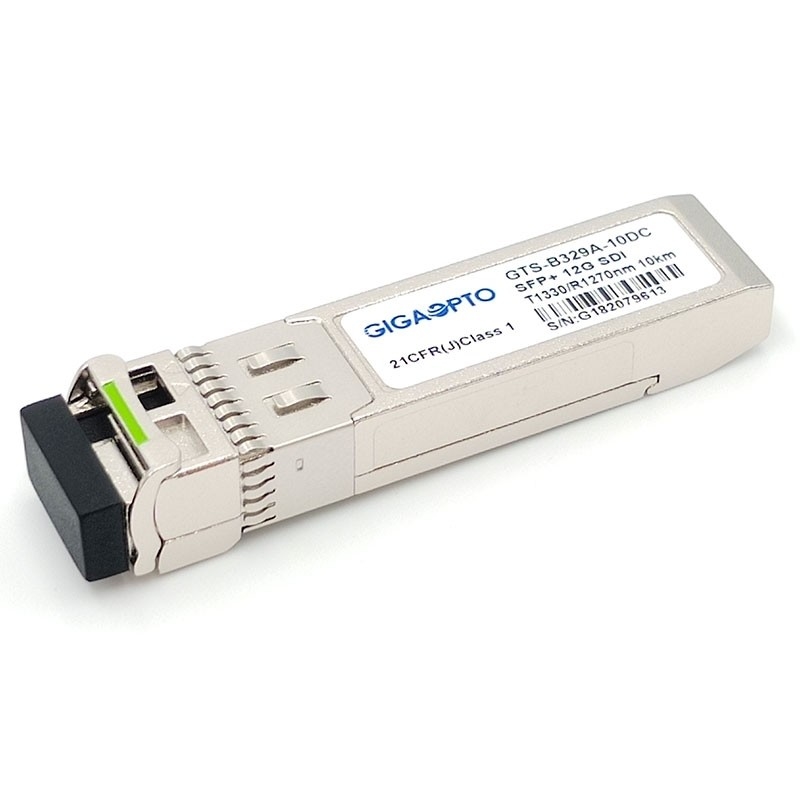

تم تصميم جهاز الإرسال والاستقبال البصري GTS-B329A-10DC 12G BiDi SFP + من Gigaopto لوصلات نقل ثنائية الاتجاه 12G-SDI تصل إلى 10 كم فوق SMF بطول موجي 1330 نانومتر TX / 1270 نانومتر RX.
يدعم ما يصل إلى 11.8 جيجابت في الثانية وهو مصمم خصيصًا لنقل الأنماط المرضية لـ HD-SDI و 3G-SDI و 6G-SDI و 12G-SDI.
يشتمل جهاز الإرسال والاستقبال على ثلاثة أقسام: ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ، و Reclocker ، ووحدة تحكم MCU.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.
توفر الوحدة معلومات تشخيصية رقمية لظروف التشغيل وحالتها ، بما في ذلك طاقة الإرسال ، وتيار انحياز الليزر ، ودرجة حرارة الوحدة ، وجهد الإمداد.تتم كتابة بيانات المعايرة والإنذار / التحذير وتخزينها في الذاكرة الداخلية (EEPROM).
سمات
طلب
تعريف رقم التعريف الشخصي
