تفاصيل المنتج:
|
| اسم المنتج: | 12G-SDI ثنائي الاتجاه SFP + | معدل البيانات: | 12 جيجابت / ثانية |
|---|---|---|---|
| الطول الموجي: | 1270nm -TX / 1330nm -RX | نوع الواجهة: | Simplex LC |
| ماكس انتقال: | 10 كم | ضمان: | 3 سنوات |
| الكلمات الرئيسية 1: | 12G-SDI BIDI SFP + جهاز إرسال واستقبال بصري 10 كم | الكلمات الرئيسية 2: | وحدة جهاز الإرسال والاستقبال للفيديو SMPTE 12G HD |
| إبراز: | 12G Video SFP Transceiver,SDI Video SFP Transceiver,BiDi SMPTE |
||
10 كيلومترات ثنائية الاتجاه 1270 نانومتر / 1330 نانومتر 12G-SDI SFP + جهاز الإرسال والاستقبال البصري MSA Pinout
خصائص التشغيل
| اسم المنتج | 12G-SDI BiDi SFP | معدل البيانات | 0.27 ~ 11.88 جيجابت في الثانية |
| نوع الوحدة | جهاز الإرسال والاستقبال | MSA / غير MSA | MSA |
| شكل عامل | SFP + | درجة حرارة التشغيل | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي | 1270nm -TX / 1330nm -RX | ماكس ريتش | 10 كم |
| موصل | Simplex LC | نوع الألياف | الألياف أحادية الوضع |
| نوع LD | DFB | نوع PD | دبوس |
| مصدر التيار | 3.3 فولت | العرض الحالي | 280 مللي أمبير (نموذجي) |
| TX قوة | -5 ~ + 1 ديسيبل | الحساسية @ 11.88 جيجابت في الثانية | <-11 ديسيبل |
| الحساسية @ 5.94 جيجابت في الثانية | <-13 ديسيبل | الحساسية @ 2.97 جيجابت في الثانية | <-13 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | جهاز الاستقبال الزائد | > 1.0 ديسيبل |
| استهلاك الطاقة | ≤1.0 واط | ضمان | 3 سنوات |
| OEM / ODM | أيد | وزن | 0.025 كجم |
| البروتوكولات | SMPTE ST 2082-1 (12G UHD-SDI) ، ST 2081-1 (6G UHD-SDI) ، ST424 (3G SDI) ، ST292-1 (HD-SDI) ، ST 259 (SD-SDI). | ||
وصف

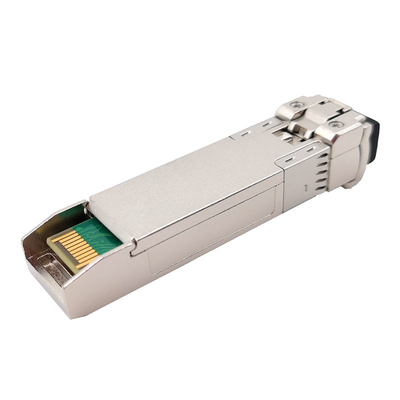

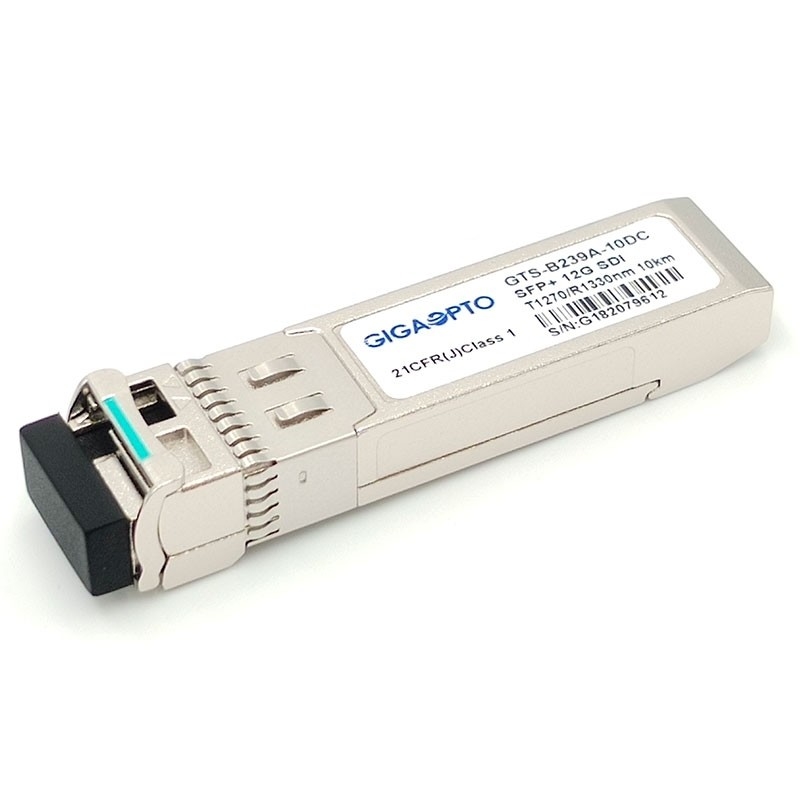

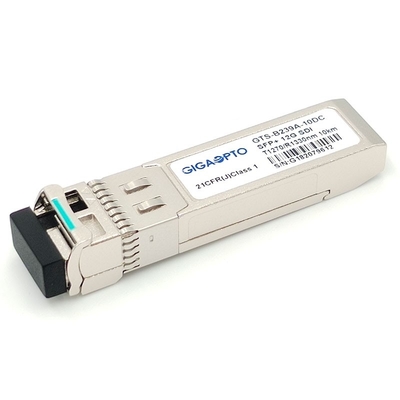

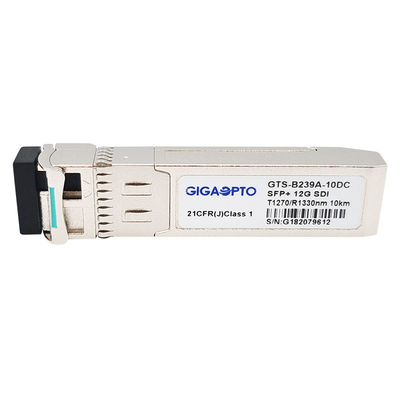

تم تصميم GTS-B239A-10DC من Gigaopto لوصلات نقل ثنائية الاتجاه 12G-SDI تصل إلى 10 كم عبر ألياف أحادية الوضع.
إنه متوافق مع SMPTE 2082 و SMPTE 424M و SMPTE 292M و SMPTE 259M و DVB-ASI.يدعم ما يصل إلى 11.8 جيجابت في الثانية وهو مصمم خصيصًا لنقل الأنماط المرضية لـ HD-SDI و 3G-SDI و 6G-SDI و 12G-SDI.
يشتمل جهاز الإرسال والاستقبال على ثلاثة أقسام: ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ، و Reclocker ، ووحدة تحكم MCU.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر واجهة I2C.
سمات
طلب
تعريف رقم التعريف الشخصي
