تفاصيل المنتج:
|
| اسم المنتج: | 3Gbps فيديو SFP الارسال البصري | معدل البيانات (جيجابت في الثانية): | 50 ميجا بايت / ثانية - 3 جيجا بايت / ثانية |
|---|---|---|---|
| نوع الوحدة: | جهاز إرسال واحد | الطول الموجي: | 1270 نانومتر ~ 1610 نانومتر CWDM CH |
| واجهة بصرية: | وعاء LC | تَوصِيل: | 40 كم |
| تعيين دبوس: | غير MSA | OEM / ODM: | أيد |
3Gbps فيديو SFP الارسال البصريCWDM 1270nm-1610nm 40 كم SMF LC يدعم إشارات الأنماط المرضية DDM Non MSA Pinout
خصائص التشغيل
| اسم المنتج | 3G DVI CWDM SFP الارسال | رقم القطعة | GTS-Cxx30-40DCTN |
| معدل البت (جيجابت / ثانية) | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية | تعيين دبوس | غير MSA |
| نوع الوحدة | المرسل فقط | نطاق درجة حرارة | من 0 إلى 70 درجة مئوية |
| الطول الموجي للمركز (TX) | قناة CWDM C27-C61 | مسافة الكابل | 40 كم |
| واجهه المستخدم | LC البسيط | وسائل الإعلام | الألياف أحادية الوضع |
| نوع LD | CWDM DFB | نوع PD | غير متاح |
| جهد مزود الطاقة | 3.3 فولت | الحالي (ماكس) | 350 مللي أمبير |
| قوة الارسال | -2 ~ + 3 ديسيبل ميلي واط | نسبة الانقراض | > 5.0 ديسيبل |
| الأنماط المرضية | مع (افتراضي) | DOM / DDM | نعم |
| OEM / ODM | أيد | MTBF | 1،000،000 ساعة |
| التطبيقات |
واجهات كهربائية بصرية متوافقة SMPTE 297-2006 واجهات خدمة HDTV / SDTV |
||
وصف
تم تصميم وحدة الإرسال GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP من Gigaopto لتطبيقات نقل الفيديو أحادية القناة التي تزيد عن 40 كم عبر SMF عبر قناة طول موجة CWDM من 1270 نانومتر إلى 1610 نانومتر (20 نانومتر لكل خطوة) مع موصل LC بسيط.وهو يدعم معدلات البيانات من 50 ميجا بايت / ثانية إلى 2.97 جيجا بايت / ثانية.تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI للمعدلات التسلسلية SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
معلومات الطلبية

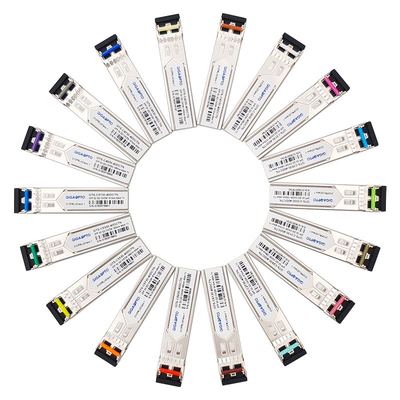

| رقم القطعة | الوصف- 3G SDI CWDM Single TX | CWDM / CH | المسافة (كم) | تعيين رقم التعريف الشخصي | لون المزلاج |
| GTS-C2730-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1270nm / -C27 | 40 كم | MSA | ضوء ارجواني |
| GTS-C2930-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1290nm / -C29 | 40 كم | MSA | السماء الزرقاء |
| GTS-C3130-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1310 نانومتر / -C31 | 40 كم | MSA | الأخضر الأصفر |

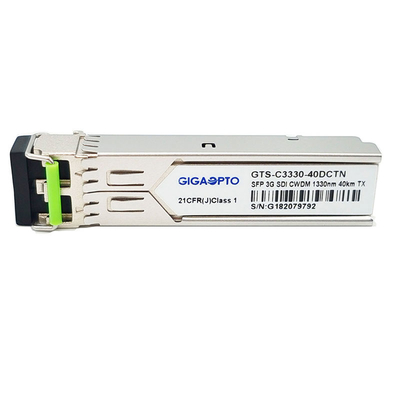

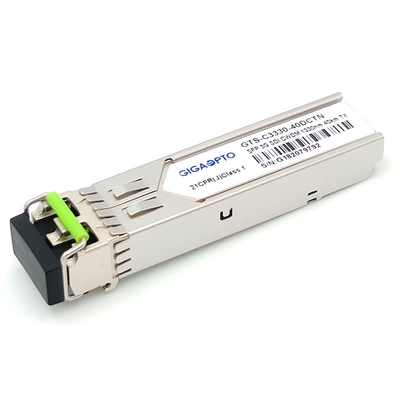

| GTS-C3330-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1330 نانومتر / -C33 | 40 كم | MSA | مغرة صفراء |
| GTS-C3530-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1350 نانومتر / -C35 | 40 كم | MSA | لون القرنفل |
| GTS-C3730-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1370nm / -C37 | 40 كم | MSA | اللون البيج |
| GTS-C3930-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1390nm / -C39 | 40 كم | MSA | أبيض |
| GTS-C4130-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1410 نانومتر / -C41 | 40 كم | MSA | فضة |
| GTS-C4330-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1430 نانومتر / -C43 | 40 كم | MSA | أسود |
| GTS-C4530-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1450 نانومتر / -C45 | 40 كم | MSA | اصفر برتقالي |
| GTS-C4730-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1470nm / -C47 | 40 كم | MSA | رمادي |
| GTS-C4930-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1490nm / -C49 | 40 كم | MSA | فوليت |
| GTS-C5130-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1510 نانومتر / -C51 | 40 كم | MSA | أزرق |
| GTS-C5330-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1530 نانومتر / -C53 | 40 كم | MSA | لون أخضر |
| GTS-C5530-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1550nm / -C55 | 40 كم | MSA | الأصفر |
| GTS-C5730-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1570 نانومتر / -C57 | 40 كم | MSA | البرتقالي |
| GTS-C5930-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1590 نانومتر / -C59 | 40 كم | MSA | أحمر |
| GTS-C6130-40DCTN | 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM جهاز إرسال واحد | 1610 نانومتر / -C61 | 40 كم | MSA | بني |
سمات
طلب
تعريف رقم التعريف الشخصي
ملاحظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
