تفاصيل المنتج:
|
| اسم المنتج: | 6G SDI SMPTE SFP | معدل البيانات: | 50 ميجابت في الثانية ~ 6 جيجابت في الثانية |
|---|---|---|---|
| نوع الوحدة: | SFP | نوع الموصل: | LC |
| مسافة الكابل: | 10 كم | الكلمات الدالة: | وحدة جهاز إرسال واستقبال فيديو 6 جيجابت في الثانية |
| إبراز: | وحدة جهاز إرسال واستقبال فيديو 1310 نانومتر,وحدة إرسال واستقبال فيديو 10 كم,sfp 6g |
||

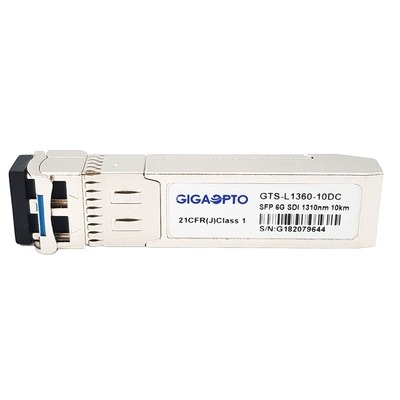

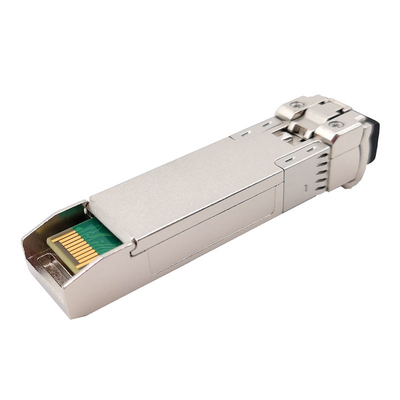

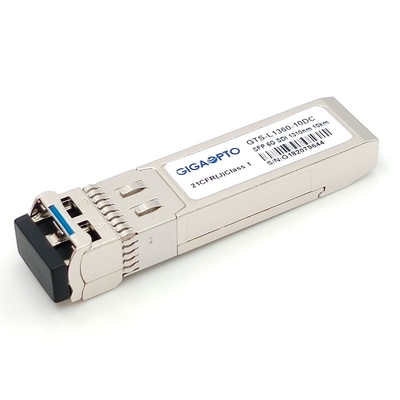

جهاز إرسال واستقبال فيديو رقمي SMPTE 6G ثنائي الألياف 1310 نانومتر 10 كيلومتر DOM MSA
وصف
يعتبر جهاز الإرسال والاستقبال للفيديو من الألياف المزدوجة بسرعة 6 جيجابت في الثانية عالي الأداء ، ووحدة فعالة من حيث التكلفة لتطبيقات نقل الفيديو ذات القناتين عبر الألياف أحادية الوضع.
وهو يدعم معدلات البيانات من 50 ميجابت في الثانية إلى 5.94 جيجابت في الثانية وهو مصمم خصيصًا للأداء القوي في وجود أنماط مرضية SDI لمعدلات SMPTE259M و SMPTE 344M و SMPTE 292M و SMPTE 424M و ST-2081.يمكن أن تصل مسافة الكابل القصوى إلى 10 كيلومترات على طول موجة 1310 نانومتر مع موصل LC مزدوج.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) وجهاز الإرسال والاستقبال IC مع وحدة تحكم MCU لـ DDM.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.
المواصفات الوظيفية لجهاز إرسال واستقبال الأنماط المرضية للفيديو MSA 1310nm 10km DOM LC SMF
| اسم المنتج | 6G SDI SMPTE SFP | معدل البيانات | 50 ميجابت في الثانية ~ 5.94 جيجابت في الثانية |
| نوع الوحدة | جهاز الإرسال والاستقبال | MSA / غير MSA | MSA |
| شكل عامل | SFP | نطاق درجة حرارة | أثناء التشغيل: من 0 إلى 70 درجة مئوية (من 32 إلى 158 درجة فهرنهايت) |
| الطول الموجي | 1310 نانومتر | نقل الكابل | 10 كم |
| موصل الألياف | LC | نوع الألياف | SMF |
| نوع المرسل | DFB | نوع المستقبل | دبوس |
| قوة الارسال | -5 ~ -2 ديسيبل | نسبة الانقراض | > 7 ديسيبل |
| المتلقي حساسية | <-14 ديسيبل ميلي واط | جهاز الاستقبال الزائد | > +0.5 ديسيبل |
| DOM | الدعم كافتراضي | الضمان الوقت | 36 شهرًا |
| OEM / ODM | الدعم كافتراضي | رقم القطعة |
GTS-L1360-10DC |
| دعم الأنماط المرضية للفيديو | نعم | ||
| طلب | فيديو 4K (6G Ultra-SDI) نقل إشارة بصري ، SMPTE 424M / 297M (1080p-2.97Gbps) ، SMPTE 292M / 297M (HDTV –1.485Gbps) ، SMPTE 259M / 297M (SDTV –270Mbps) ، وصلة بصرية تصل إلى 6 جيجابت في الثانية | ||
سمات
معلومات الطلب الخاصة بجهاز الإرسال والاستقبال الرقمي للفيديو SMPTE 6G من Gigaopto و Single TX و Single RX و Dual RX و Dual TX Series:0-70درجة مئويةنطاق الحرارة الشغالة
| رقم القطعة | وصف-6G SMPTE | شكل عامل | المسافة (كم) | نوع الوحدة | MSA |
| GTS-L1360-10DC | 1310nm وحدات الإرسال والاستقبال المزدوجة LC | SFP + | 10 كم | جهاز الإرسال والاستقبال | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm وحدة الإرسال والاستقبال المزدوجة LC | SFP + CWDM | 20 كم | جهاز الإرسال والاستقبال | MSA |
| GTS-B3560-10DC | وحدات الإرسال والاستقبال BIDI TX1310nm RX1550nm | SFP + ثنائي الاتجاه | 10 كم | جهاز الإرسال والاستقبال | MSA |
| GTS-B5360-10DC | وحدات الإرسال والاستقبال BIDI TX1550nm RX1310nm | SFP + ثنائي الاتجاه | 10 كم | جهاز الإرسال والاستقبال | MSA |
| GTS-L1360-10DCT | 1310nm LC وحدات إرسال واحدة | SFP + | 10 كم | جهاز إرسال واحد | MSA |
| GTS-L1360-10DCTN | 1310nm LC وحدات إرسال واحدة | SFP + | 10 كم | جهاز إرسال واحد | غير MSA |
| GTS-Cxx60-10DCT | وحدات الإرسال الأحادية CWDM 1270nm-1450nm LC | SFP + CWDM | 20 كم | جهاز إرسال واحد | MSA |
| GTS-Cxx60-10DCTN | وحدات الإرسال الأحادية CWDM SFP 1270nm-1450nm LC | SFP + CWDM | 20 كم | جهاز إرسال واحد | MSA |
| GTS-LXX60-10DCR | وحدات استقبال أحادية 6G SDI SMPTE SFP PIN LC | SFP + | 10 كم | جهاز استقبال واحد | MSA |
| GTS-LXX60-10DCRN | وحدات استقبال أحادية 6G SDI SMPTE SFP PIN LC | SFP + | 10 كم | جهاز استقبال واحد | غير MSA |
| GTS-L3360-10DCTT | وحدات الإرسال المزدوجة 1310nm LC المزدوجة | SFP + | 10 كم | جهاز إرسال مزدوج | غير MSA |
| GTS-B3460-10DCTT | وحدات الإرسال المزدوجة TX1310nm TX1490nm BIDI LC | SFP + ثنائي الاتجاه | 10 كم | جهاز إرسال مزدوج | غير MSA |
| GTS-LXX60-10DCRR | وحدات الاستقبال المزدوجة 6G SDI SMPTE SFP PIN Duplex LC المزدوجة | SFP + | 10 كم | جهاز استقبال مزدوج | غير MSA |
| GTS-B3460-10DCRR | وحدات الاستقبال المزدوجة RX1310nm RX1490nm PIN BIDI LC المزدوجة | SFP + ثنائي الاتجاه | 10 كم | جهاز استقبال مزدوج | غير MSA |
6G-SDI:تحدد هذه المواصفة القياسية بنية بيانات تسلسلية بت ، وإشارة كهربائية وواجهة كبل متحد المحور لنقل الإشارات بحمولة إجمالية تبلغ 5.940 جيجابت / ثانية أو 5.940 / 1.001 جيجابت / ثانية.تحدد هذه المواصفة أيضًا الخصائص الكهربائية والفيزيائية
من الكابلات والموصلات المحورية.تحدد هذه المواصفة القياسية العديد من أوضاع التقابل لتنسيقات الصور ذات 2160 خطًا و 1080 سطرًا والبيانات المساعدة المرتبطة بها في واجهة تسلسلية بتات SDI أحادية الوصلة 6 جيجابت / ثانية [اسمية].
