تفاصيل المنتج:
|
| التيار الأمامي (LD): | 150 مللي أمبير | الجهد العكسي (LD): | 2 فولت |
|---|---|---|---|
| الجهد العكسي (PD): | 20 فولت | التيار العكسي (PD): | 2 مللي أمبير |
| عتبة الحالية: | 8 مللي أمبير | قوة اقتران الألياف: | 1.5 ميجا واط |
| إبراز: | TOSA Optical SubAssembly,LC Optical SubAssembly,10G مرسل فرعي بصري |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Video SONET SDH Datatelecom
وصف:

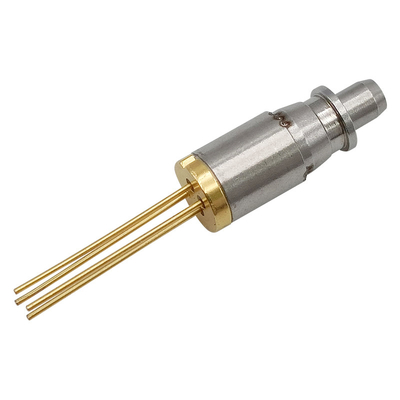

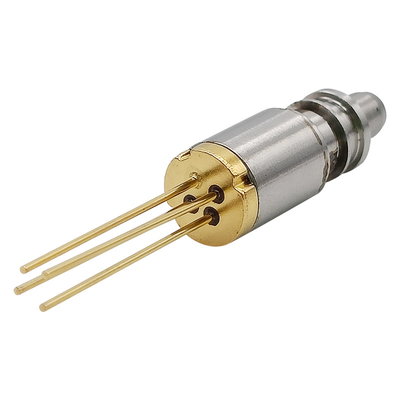

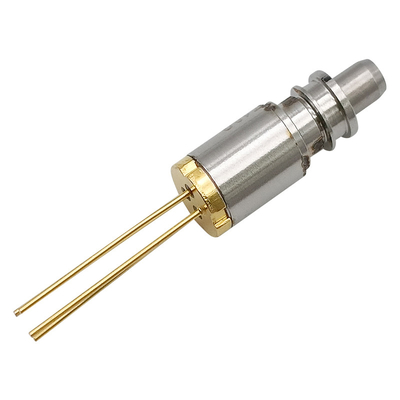

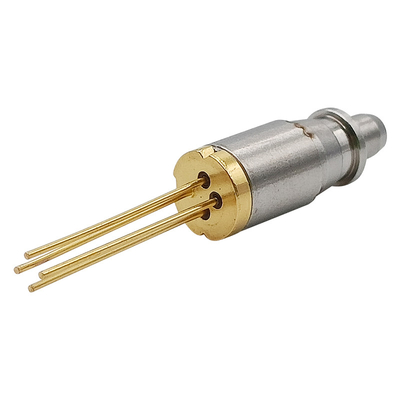

سلسلة TOSA-1310-FP-3G-LC-10km عبارة عن وحدات ديود ليزر InGaAsP / InP MQW-DFB بحجم 1310 نانومتر مصممة لأنظمة اتصالات الألياف البصرية.هذه الوحدات عبارة عن تجميع فرعي بصري لجهاز الإرسال مع تيار عتبة منخفض وأداء عالٍ عند درجة حرارة عالية ، وهي مناسبة بشكل مثالي للتطبيقات قصيرة المدى لمعدلات البيانات من 155M إلى 2.5G.
يتم تثبيت الصمام الثنائي الليزري في حزمة متحدة المحور Ǿ5.6 مم مدمجة مع شاشة InGaAs PD ، وألياف أحادية الوضع وغطاء مقسم للموصل البصري مع حلقة 1.25 مم.ويمكننا أيضًا توفير نوعين من الموصلات لغطاء كعب الألياف.أحدهما معزول بالسيراميك ، والآخر غير معزول.ومع ذلك ، فإن الموصل البصري بقطر 2.92 مم مصنوع من السيراميك وغطاء كعب الألياف المعزول.
معلومات الطلبية:
| رقم الجزء | نوع الموصل | نوع الدبوس | قوة | معدل البيانات | المعزل |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25 جرام | لا أحد |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5 جرام | مرحلة واحدة |
* ملاحظة 1: لمزيد من معلومات الطلب ، يرجى الرجوع إلى التسمية والاتصال بنا.
الحد الأقصى لالتقييمات المطلقة:
| معامل | رمز | التقييمات | وحدة |
| درجة حرارة التخزين | تستغ | -40 ~ + 100 | ℃ |
| درجة حرارة حالة التشغيل | قمة | -40 ~ + 85 | ℃ |
| التيار الأمامي (LD) | IFD | 150 | مللي أمبير |
| الجهد العكسي (LD) | VrL | 2 | الخامس |
| الجهد العكسي (PD) | VrP | 20 | الخامس |
| عكس التيار (PD) | IrP | 2 | مللي أمبير |
| درجة حرارة اللحام (<10s) | جذع | 260 | ℃ |
* ملاحظة: تجاوز أي من هذه القيم قد يؤدي إلى تدمير الجهاز على الفور.
الخصائص الكهربائية والبصرية:
(Pf = 1mW ، SMF (9.5 / 125µm) ، Tc = + 25 ° C ، ما لم يذكر خلاف ذلك.)
| معامل | رمز | حالة | دقيقة. | النوع. | الأعلى. | وحدة |
| عتبة الحالية | ايث | CW | - | 8 | 15 | مللي أمبير |
| قوة اقتران الألياف | ص | CW ، إذا = Ith + 20mA | 1 | 1.5 | 2.5 | ميغاواط |
| جهد التشغيل | Vf | CW ، Tc = -40 ~ + 85 ℃ | - | 1.2 | 1.6 | الخامس |
| كفاءة المنحدر | حد ذاتها | متوسط CW (Ith إلى Ith + 20mA) | 0.05 | 0.14 | ميغاواط / مللي أمبير | |
|
الطول الموجي الذروة |
ص |
CW | 1290 | 1310 | 1330 | نانومتر |
| CW ، Tc = -40 ~ + 85 درجة مئوية | 1265 | 1355 | ||||
|
قمع الوضع الجانبي نسبة |
SSR | CW ، Tc = -40 ~ + 85 درجة مئوية | 35 | 40 | ديسيبل | |
| وقت الشروق | آر |
Ib = Ith ، 20-80٪ ، ح = -40 ~ + 85 درجة مئوية |
- | 0.05 | نانوثانية | |
| وقت السقوط | تف |
Ib = Ith ، 80-20٪ ، ح = -40 ~ + 85 درجة مئوية |
- | 0.15 | 0.05 | نانوثانية |
| متابعة الخطأ | ΔPf |
Im عقد (@ Pf = 0.16 ميجا واط (25 درجة مئوية)) CW ، Tc = -40 ~ + 85 درجة مئوية |
-1.5 | - | 1.5 | ديسيبل |
| مراقبة الحالية | انا |
CW ، VrP = 5V ، ح = -40 ~ + 85 درجة مئوية |
100 | 500 | 900 | uA |
| مراقبة تيار الظلام | هوية شخصية | VrP = 5 فولت | - | - | 10 | غير متوفر |
| مراقبة السعة | ج | VrP = 5 فولت ، f = 1 ميجا هرتز | - | 10 | 20 | ص |
| التكرار الموصل | - | -1 | - | 1 | ديسيبل | |
|
عزل بصري |
- |
مرحلة واحدة | 30 |
ديسيبل |
||
| مرحلة مزدوجة | 40 |
سلسلة حزم TOSA:
تعيين دبوس:
