تفاصيل المنتج:
|
| اسم المنتج: | 10 جرام EPON ONU PR30 BOSA | LD / PT: | DFB + APD-TIA |
|---|---|---|---|
| مسافه: بعد: | 20 كم | معدل البيانات: | Tx10G / Rx10G |
| الطول الموجي (نانومتر): | 1270nm_Tx / 1577nm_Rx | درجة حرارة التشغيل (℃: | 0 -75 / -40- 85 |
| انتاج الطاقة @ 25 ℃: | > 3.0 ميجا واط | الحساسية @ 25 ℃: | <-30 ديسيبل |
| الكلمات الدالة: | 10 جرام EPON ONU ، PR30 BOSA SC ضفيرة | ||
| إبراز: | التجميع الفرعي البصري APC,التجميع الفرعي البصري المتماثل,الضفيرة UPC Sc |
||

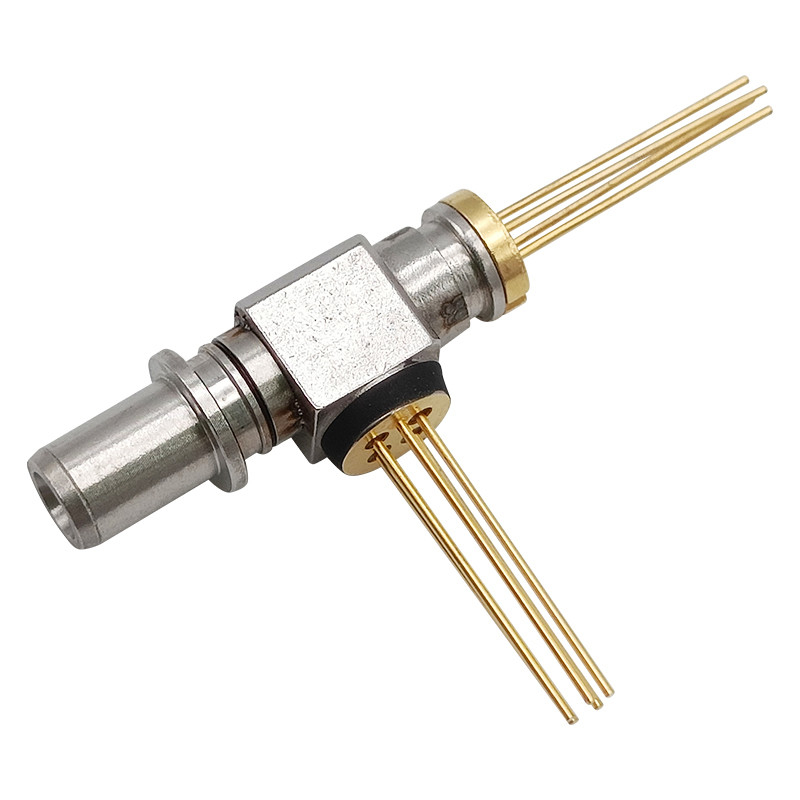

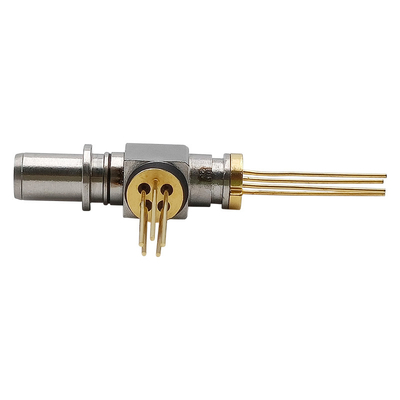

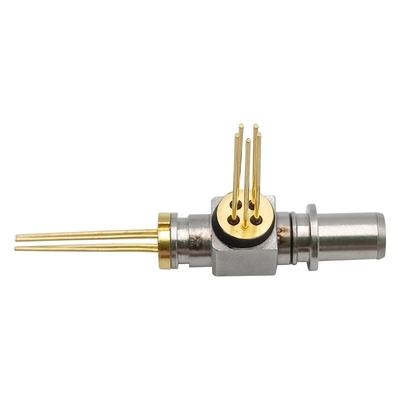

10GEPON ONU BOSA PR30 متماثل SC APC UPC ضفيرة TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX
اعتماد مخطط اللحام بالليزر
تطبيق من نقطة إلى نقطة
عزل بصري عالي
حساسية عالية APD-TIA
درجة حرارة العمل: 0 75 ℃ أو -40 ~ 85
المكونات في SC BOSA
الحد الأقصى لالتقييمات المطلقة
| العنصر | رمز | وحدة | دقيقة | الأعلى | ملحوظة |
| درجة حرارة التخزين | تيSTG | ℃ | -40 | +85 | |
| درجة حرارة التشغيل (المحيط) | تيOPR | ℃ | 0 | +75 | |
| مصدر التيار | الخامسنسخة | الخامس | -0.5 | 4.5 | |
| درجة حرارة لحام الرصاص (بحد أقصى 10 ثوانٍ) |
تيس | ℃ | - | 260 | |
| التيار الأمامي (LD) | أناFLD | مللي أمبير | - | 150 | |
| الجهد العكسي (LD) | الخامسRLD | الخامس | - | 2 | |
| التيار الأمامي (MPD) | أناFMPD | مللي أمبير | - | 2 | |
| الجهد العكسي (MPD) | الخامسRMPD | الخامس | - | 20 | |
| التيار الأمامي (PD) | أناFPD | مللي أمبير | - | 10 | |
| الجهد العكسي (PD) | الخامسRPD | الخامس | - | 20 |
الخصائص الكهروضوئية لجهاز الإرسال (TC = 25 ° C ، CW)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة |
| عتبة الحالية | أناالعاشر | TC = 25 ℃ | - | - | 15 | مللي أمبير |
| TC = 0 ℃ ～ 75 ℃ | - | - | 40 | |||
| التيار المتجه للامام | VF | PF = PF (دقيقة) ، TC = 25 ℃ | - | - | 1.5 | الخامس |
| طاقة الإخراج البصري | ص | CW، @ ITH + 20mA، 25 ℃، kink free | 3.0 | - | - | ميغاواط |
| طاقة الإخراج البصري | ص | CW، @ ITH + 20mA، 0 ℃ ～ 75 ℃ | 1.8 | ميغاواط | ||
| طاقة الإخراج البصري | ص | ميغاواط | ||||
| مركز الطول الموجي | λ ج | CW ، TC = 0 ℃ ～ 75 ℃ ، TX ؛ 1270 نانومتر | 1260 | 1270 | 1280 | نانومتر |
| مراقبة الحالية | أنام | CW ، Pf = Ith + 20mA ، VRMPD = 1.5 فولت ، ح = 25 ج ، |
100 | - | 900 | uA |
| متابعة الخطأ | ΔPf / Pf | 0 ℃ ～ 75 ℃ ، CW ، Pf (Ith + 20mA) @ IM عقد | -1.5 | - | +1.5 | ديسيبل |
الخصائص الكهروضوئية للمستقبل (TC = 25 درجة مئوية ، Vcc = 3.3 فولت)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة |
| العرض الحالي | المحكمة الجنائية الدولية | - | - | - | مللي أمبير | |
| عملية الطول الموجي | λ | RX: 1577 نانومتر | 1575 | 1577 | 1580 | نانومتر |
| قوة التشبع | صجلس | Tc = -0 ℃ ～ 75 ℃ (اختبار عند 10.3125 جيجابت في الثانية PRBS31 ER = 6 ديسيبل BER <10E-3) |
-8 | - | - | ديسيبل |
| حساسية | سين | Tc = 0 ℃ ～ 75 ℃ (اختبار عند 10.31252Gbps PRBS31 ER = 6dB BER <10E-3) |
- | -30 | ديسيبل | |
| فقدان العائد البصري | ORL | λ = 1577 نانومتر | 20 | - | - | ديسيبل |
| الحديث المتبادل البصري | XTALK | 1270 نانومتر / 1577 نانومتر | 40 | - | ديسيبل |
مخطط البعد
