تفاصيل المنتج:
|
| معدل نقل البيانات: | 1.25 جيجابت / ثانية | الطول الموجي: | TX1550nm / RX1310nm |
|---|---|---|---|
| موصل بصري: | وعاء LC / SC | نوع LD: | DFB |
| نوع PD: | APD | حساسية: | <-31 ديسيبل |
| الكلمات الدالة: | 1.25 جيجابت في الثانية WDM BOSA ، 1.25 جيجابت بوسا 1550 نانومتر | ||
| إبراز: | التجميع الفرعي البصري لـ WDM,التجميع الفرعي البصري BOSA,التجميع الفرعي APD |
||
1.25 جرامبت في الثانية شركة BOSA WDMTX1550nm DFB/RX1490nm APDLC SCثنائية-داتجاهي الفرعي البصري-أالجمعية
وصف

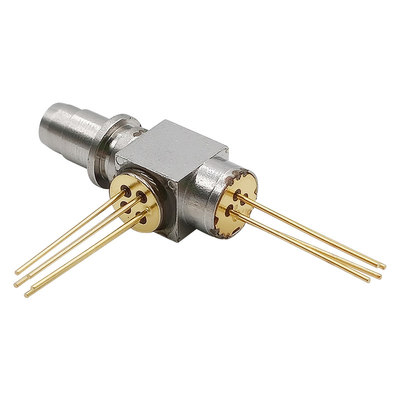

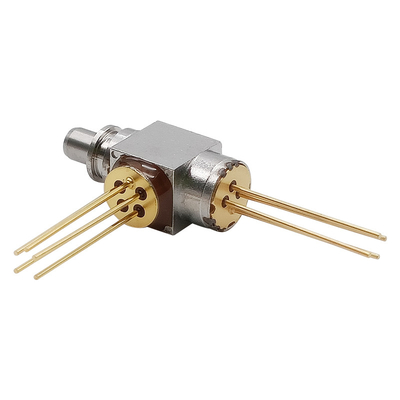

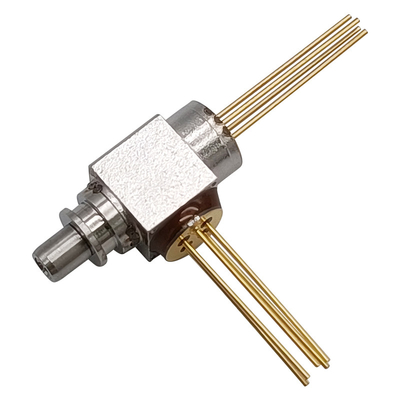

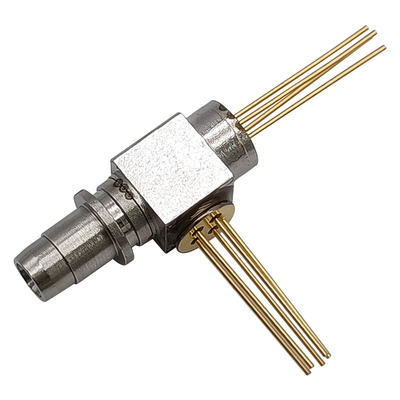

تم دمج BOSA-T1550DFB-R1490APD-1.25G-LC-REC من GIGAOPTO مع جهاز إرسال 1.25Gb / s 1550nm DFB وجهاز استقبال 1490nm APD مع موصل LC أو SC.
التقييمات القصوى المطلقة (ح = 25 ℃)
| معامل | رمز | دقيقة. | الأعلى. | وحدة |
| الجهد العكسي (LD) | الخامسRL | - | 2 | الخامس |
| التيار الأمامي (LD) | أنافلوريدا | - | 150 | مللي أمبير |
| الجهد العكسي للصمام الثنائي (MPD) | الخامسبحث وتطوير | - | 20 | الخامس |
| التيار الأمامي للصمام الثنائي الضوئي (MPD) | أناFد | - | 10 | مللي أمبير |
| جهد التشغيل TIA | الخامسنسخة | +3.0 | +3.6 | الخامس |
| درجة حرارة حالة التشغيل | تيمرجع سابق | -40 | +85 | ℃ |
| درجة حرارة التخزين | تيSTG | -40 | +85 | ℃ |
| درجة حرارة لحام الرصاص (بحد أقصى 10 ثوانٍ) | تيس | - | 260 | ℃ |
| ESD | 500 | - | - | الخامس |
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | شرط الاختبار |
| المرسل(ح = 25 ± 3 ℃) | ||||||
| عتبة الحالية | أناالعاشر | 3 | 8 | 15 | مللي أمبير | سي دبليو ، تيج= 25 |
| - | - | 40 | سي دبليو ، تيج= -40 ~ 85 ℃ | |||
| طاقة الإخراج البصري | صF | 1.3 | - | 2.6 | ميغاواط | CW ، Iop = Ith + 20mA |
| مركز الطول الموجي | λ ج | 1540 | 1550 | 1560 | نانومتر |
CW ، Iop = 30 مللي أمبير ح = -40 ℃ ~ + 85 ℃ |
| جهد التشغيل | الخامسF | - | 1.2 | 1.6 | الخامس | CW ، Iop ＝ Ith + 20mA |
| صعود / سقوط الوقت | Tr / Tf | - | 150 | 300 | ملاحظة | Ib = Ith ، 20٪ ~ 80٪ |
| عرض الطيف (-20 ديسيبل) | Δλ | - | - | 1.0 | نانومتر | Iop = 30mA ، CW |
| مراقبة الحالية | انا | 100 | - | 1200 | μA | CW ، Iop ＝ Ith + 20mA ، VRD = 1V |
| نسبة قمع الوضع الجانبي | SMSR | 30 | 35 | - | ديسيبل | Iop = 30 مللي أمبير |
| تتبع الخطأ (CW) | TE | -1.5 | - | 1.5 | ديسيبل |
APC ، Tc = -40 ~ + 85 ℃ ، عقد مونتيور الحالي @ Iop = Ith + 20mA |
| المتلقي(ح = 25 ± 3 ℃) | ||||||
| مصدر التيار | الخامسنسخة | 3.0 | 3.3 | 3.6 | الخامس | - |
| العرض الحالي | أنانسخة | 10 | 20 | 32 | مللي أمبير | - |
| الطول الموجي البصري | λ | 1470 | 1490 | 1510 | نانومتر | - |
| حساسية | السناتور. | - | - | -31 | ديسيبل |
λ = 1490 نانومتر ، NRZ ، 1.25 جيجابت في الثانية ، PRBS = 2 ^ 7-1 ، ER = 10 ديسيبل ، BER = 10-10 ، VBR-3 ، CW |
| الطاقة الزائدة | بول | -7 | - | - | ديسيبل | |
| جهد انهيار APD | Vbr | 30 | - | 55 | الخامس | المعرف = 10uA ، إيقاف تشغيل VCC |
| استجابة PD | ص | 0.7 | - | - | أ / دبليو | CW ، λ = 1550 نانومتر |
سمات
طلب
رسم مخطط تفصيلي (الوحدة: مم)
