تفاصيل المنتج:
|
| الطول الموجي: | 1270 نانومتر إلى 1610 نانومتر | جهد التشغيل: | 1.2 فولت |
|---|---|---|---|
| متابعة الخطأ: | -1.5 ~ 1.5 ديسيبل | عتبة الحالية: | 8 مللي أمبير |
| قوة اقتران الألياف: | 1.5 ميجا واط | مراقبة الحالية: | 500uA |
| إبراز: | التجميع الفرعي البصري CWDM,التجميع الفرعي البصري TOSA,التجميع الفرعي البصري 1270 نانومتر |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270 نانومتر إلى 1610 نانومتر
وصف:
سلسلة TOSA-Cxxxx-DFB-10G-LC عبارة عن وحدات ديود ليزر InGaAsP / InP MQW-DFB مقاس 1550 نانومتر مصممة لأنظمة اتصالات الألياف البصرية.هذه الوحدات عبارة عن تجميع فرعي بصري لجهاز الإرسال مع تيار عتبة منخفض وأداء عالٍ عند درجة حرارة عالية ، وهي مناسبة بشكل مثالي للتطبيقات قصيرة المدى ، ومعدلات البيانات من 155M إلى 2.5G مع عازل مدمج بالداخل.
يتم تثبيت الصمام الثنائي الليزري في حزمة متحدة المحور φ5.6 مم مدمجة مع شاشة InGaAs PD ، وألياف أحادية الوضع وغطاء مقسم للموصل البصري مع حلقة 1.25 مم.ويمكننا أيضًا توفير نوعين من الموصلات لغطاء كعب الألياف.
معلومات الطلب: (الإصدار القياسي * الملاحظة 1)
| رقم الجزء | موصل يكتب |
معدل البيانات | نوع الدبوس | قوة | λ*ملاحظة 2 (نانومتر) |
المعزل |
| GTT-TOSA21BD1533G2 | 2 | 1.25 جرام | LD-Pin-2 | 15 | 1330 | مرحلة مزدوجة |
| GTT-TOSA22BD2544G | 2 | 2.5 جرام | LD-Pin-2 | 25 | 1440 | مرحلة واحدة |
| GTT-TOSA22BD2555G2 | 2 | 2.5 جرام | LD-Pin-2 | 25 | 1550 | مرحلة مزدوجة |
| GTT-TOSA22BD1561G | 2 | 2.5 جرام | LD-Pin-2 | 15 | 1610 | مرحلة واحدة |
* ملاحظة 1: لمزيد من معلومات الطلب ، يرجى الرجوع إلى التسمية والاتصال بمبيعات OSM.
* ملحوظة 2: للحصول على الطول الموجي المفصل CWDM ، يرجى الرجوع إلى الجدول التالي.
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | التقييمات | وحدة |
| درجة حرارة التخزين | تستغ | -40 ~ + 85 | ℃ |
| درجة حرارة حالة التشغيل | قمة | 0 ~ + 70 | ℃ |
| التيار الأمامي (LD) | IFD | 150 | مللي أمبير |
| الجهد العكسي (LD) | VrL | 2 | الخامس |
| الجهد العكسي (PD) | VrP | 20 | الخامس |
| عكس التيار (PD) | IrP | 2 | مللي أمبير |
| درجة حرارة اللحام (<10s) | جذع | 260 | ℃ |
الخصائص الكهربائية والبصرية:
(Pf = 1.5mW ، SMF (9.5 / 125µm) ، Tc = + 25 ° C ، ما لم يذكر خلاف ذلك.)
| معامل | رمز | حالة | دقيقة. | النوع. | الأعلى. | وحدة |
| عتبة الحالية | ايث | CW | - | 8 | 15 | مللي أمبير |
| قوة اقتران الألياف | ص | CW ، إذا = Ith + 20mA | 1 | 1.5 | 2.5 | ميغاواط |
| جهد التشغيل | Vf | CW ، Tc = 0 ~ + 70 | - | 1.2 | 1.6 | الخامس |
| كفاءة المنحدر | حد ذاتها | متوسط CW (Ith إلى Ith + 20mA) | 0.05 | 0.14 | ميغاواط / مللي أمبير | |
| الطول الموجي الذروة | ص | CW | (* 3) | نانومتر | ||
|
درجة حرارة الطول الموجي معامل |
- | CW ، Tc = 0 ~ + 70 درجة مئوية | 0.1 | نانومتر / ℃ | ||
|
قمع الوضع الجانبي نسبة |
SSR | CW ، Tc = 0 ~ + 70 | 35 | 40 | ديسيبل | |
| وقت الشروق | آر |
Ib = Ith ، 20-80٪ ، ح = 0 ~ + 70 |
- | 0.05 | نانوثانية | |
| وقت السقوط | تف |
Ib = Ith ، 80-20٪ ، ح = -40 ~ + 85 درجة مئوية |
- | 0.15 | 0.05 | نانوثانية |
| متابعة الخطأ | ΔPf |
Im Hold (@ Pf = 0.16 ميجا واط (25 درجة مئوية) CW ، Tc = 0 ~ + 70 |
-1.5 | - | 1.5 | ديسيبل |
| مراقبة الحالية | انا |
CW ، VrP = 5V ، ح = 0 ~ + 70 |
100 | 500 | 900 | uA |
| مراقبة تيار الظلام | هوية شخصية | VrP = 5 فولت | - | - | 10 | غير متوفر |
| مراقبة السعة | ج | VrP = 5 فولت ، f = 1 ميجا هرتز | - | 10 | 20 | ص |
| التكرار الموصل | - | -1 | - | 1 | ديسيبل | |
|
عزل بصري |
- | مرحلة واحدة | 30 |
ديسيبل |
||
| - | مرحلة مزدوجة | 40 | ||||

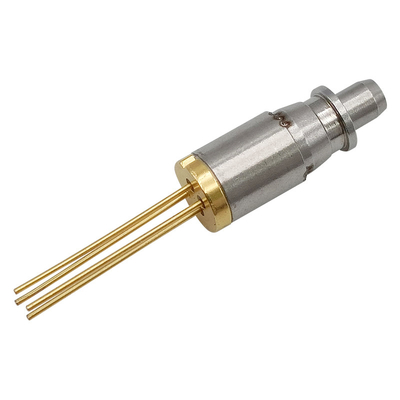

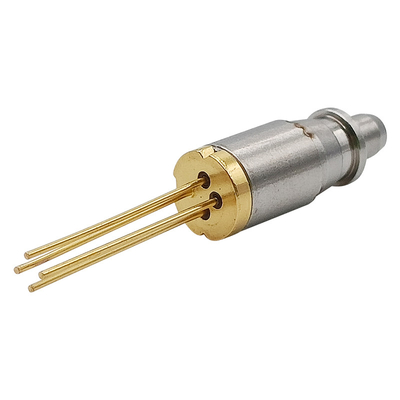

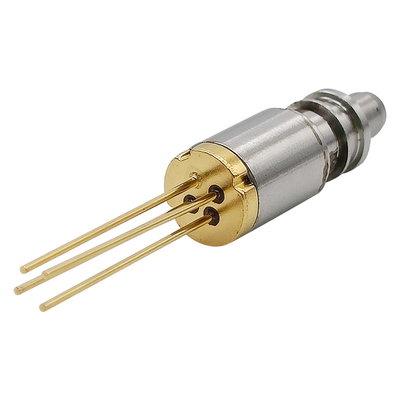

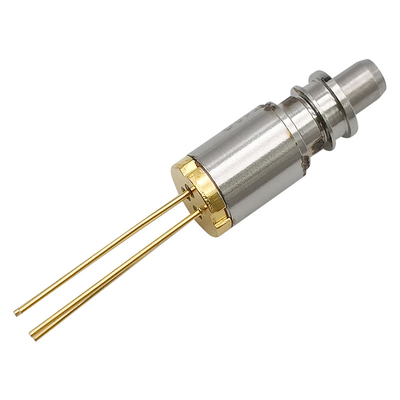

سلسلة حزم TOSA:
