تفاصيل المنتج:
|
| اسم المنتج: | 10 جرام EPON ONU PX30 BOSA | LD / PT: | DFB + APD-TIA |
|---|---|---|---|
| مسافه: بعد: | 20 كم | معدل البيانات: | Tx1.25G / Rx10G |
| الطول الموجي (نانومتر): | 1310nm_Tx / 1577nm_Rx | درجة حرارة التشغيل (℃): | 0 -75 / -40- 85 |
| انتاج الطاقة @ 25 ℃: | > 1.8 ميجا واط | الحساسية @ 25 ℃: | <-30 ديسيبل |
| الكلمات الدالة: | 10 جرام EPON ONU ، PX30 BOSA ، SC ضفيرة | ||
| إبراز: | 10 جرام EPON ONU,EPON ONU BOSA,10G APD |
||

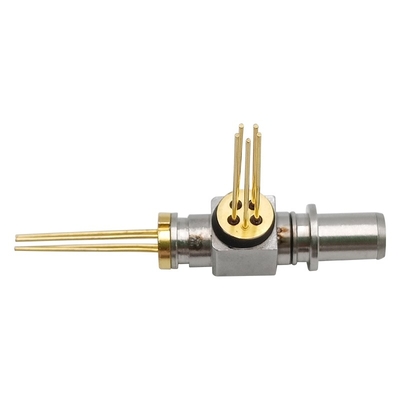

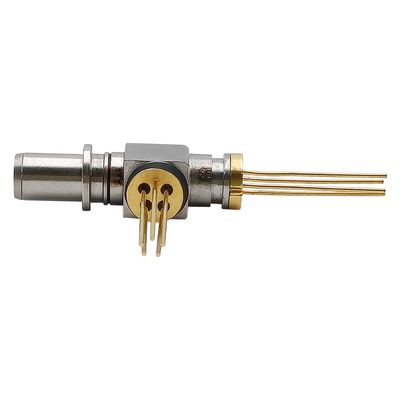

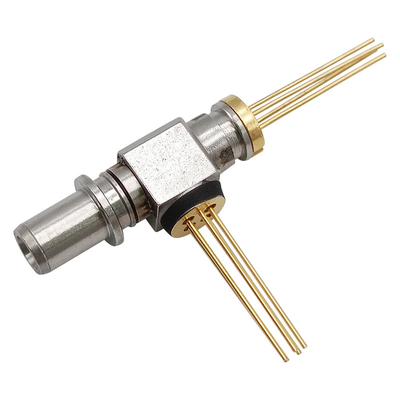

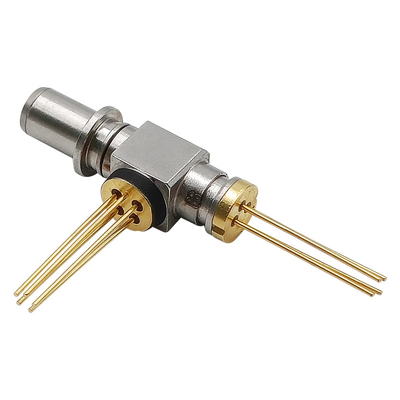

10GEPON ONU BOSA PRX30 غير متماثل SC APC UPC ضفيرة TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX
اعتماد مخطط اللحام بالليزر
تطبيق من نقطة إلى نقطة
عزل بصري عالي
حساسية عالية APD-TIA
درجة حرارة العمل: 0 75 ℃ أو -40 ~ 85
المكونات في SC BOSA
متوافق مع GR - 468
الحد الأقصى لالتقييمات المطلقة:
| العنصر | رمز | وحدة | دقيقة | الأعلى | ملحوظة |
| درجة حرارة التخزين | تيSTG | ℃ | -40 | +85 | |
| درجة حرارة التشغيل (المحيط) | تيOPR | ℃ | 0 | +75 | |
| مصدر التيار | الخامسنسخة | الخامس | -0.5 | 4.5 | |
| درجة حرارة لحام الرصاص (بحد أقصى 10 ثوانٍ) |
تيس | ℃ | - | 260 | |
| التيار الأمامي (LD) | أناFLD | مللي أمبير | - | 150 | |
| الجهد العكسي (LD) | الخامسRLD | الخامس | - | 2 | |
| التيار الأمامي (MPD) | أناFMPD | مللي أمبير | - | 2 | |
| الجهد العكسي (MPD) | الخامسRMPD | الخامس | - | 20 | |
| التيار الأمامي (PD) | أناFPD | مللي أمبير | - | 10 | |
| الجهد العكسي (PD) | الخامسRPD | الخامس | - | 20 |
الخصائص الكهروضوئية لجهاز الإرسال (TC = 25 ° C ، CW)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة |
| عتبة الحالية | أناالعاشر | TC = 25 ℃ | - | - | 15 | مللي أمبير |
| TC = 0 75 ℃ ، | - | - | 40 | |||
| التيار المتجه للامام | VF | PF = PF (دقيقة) ، TC = 25 ℃ | - | - | 1.5 | الخامس |
| طاقة الإخراج البصري | ص | CW، @ ITH + 20mA، 25 ℃، kink free | 1.8 | - | - | ميغاواط |
| طاقة الإخراج البصري | ص | CW ، @ ITH + 20mA ، 0 ～ 75 ℃ ، | 1.1 | ميغاواط | ||
| طاقة الإخراج البصري | ص | أو حسب احتياجات العملاء | ميغاواط | |||
| مركز الطول الموجي | λ ج | CW ، TC = 0 ～ 75 ℃ ، ، TX ؛ 1310 نانومتر | 1270 | 1310 | 1360 | نانومتر |
| مراقبة الحالية | أنام | CW ، Pf = Ith + 20mA ، VRMPD = 1.5 فولت ، ح = 25 ج ، |
100 | - | 900 | uA |
| تحمل خسارة العودة البصرية | ORLT | تم اختباره بدقة 1270 نانومتر أو 1310 نانومتر | - | - | 12 | ديسيبل |
| متابعة الخطأ | ΔPf / Pf | 0 ～ 75 ، CW ، Pf (Ith + 20mA)Iم يمسك |
-1.5 | - | +1.5 | ديسيبل |
الخصائص الكهروضوئية للمستقبل (TC = 25 درجة مئوية ، Vcc = 3.3 فولت)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة |
| العرض الحالي | المحكمة الجنائية الدولية | وفقًا لاختيار TO ، سيكون النطاق مختلفًا | - | - | - | مللي أمبير |
| عملية الطول الموجي | λ | RX: 1577 نانومتر | 1575 | 1577 | 1580 | نانومتر |
| قوة التشبع | صجلس | Tc = 0 75 ℃ ، (اختبار بسرعة 10.3125Gbps PRBS31 ER = 6dB BER <10E-3) |
-8 | - | - | ديسيبل |
| حساسية | سين | Tc = 0 ～ 75 ℃ ، (اختبار عند 10.31252Gbps PRBS31 ER = 6dB BER <10E-3) |
- | -30 | ديسيبل | |
| فقدان العائد البصري | ORL | λ = 1577 نانومتر | 20 | - | - | ديسيبل |
| الحديث المتبادل البصري | XTALK | 1270nm / 1577nm أو 1310 نانومتر / 1577 نانومتر |
40 | - | ديسيبل |
مخطط البعد
