تفاصيل المنتج:
|
| اسم المنتج: | جيبون أونو بوسا PX20 | طَرد: | DFB + PIN-TIA |
|---|---|---|---|
| مسافه: بعد: | 20 كم | معدل البيانات (جيجابت في الثانية): | 2.5 جرام / 1.25 جرام |
| الطول الموجي: | TX1310nm / RX1490nm | درجة حرارة التشغيل (℃): | -20 ~ 85 درجة |
| انتاج الطاقة @ 25 ℃: | 1.6 - 3.5 ميجاوات | الحساسية @ 25 ℃: | <-29.5 ديسيبل |
| الكلمات الدالة: | GEPON ONU BOSA ، SC UPC APC ضفيرة | ||
| إبراز: | PX20 GEPON ONU,BOSA GEPON ONU,SC UPC ضفيرة |
||

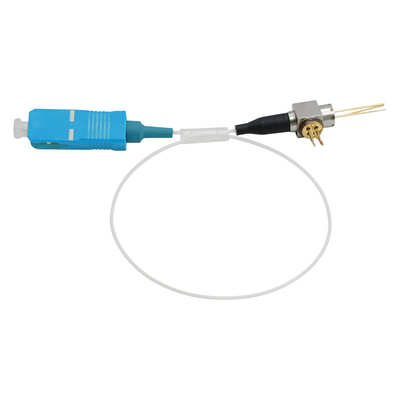

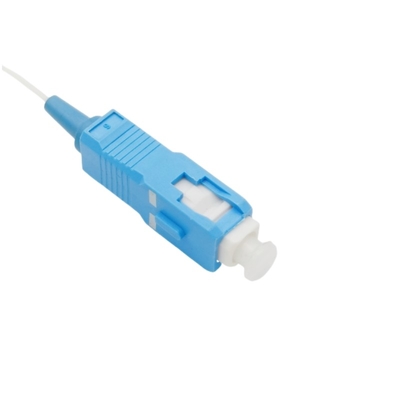

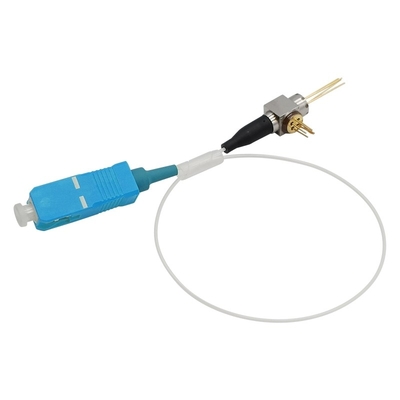

وعاء جديلة GEPON ONU BOSA PX20 SC UPC APC TX 1310nm FP RX 1490nm PIN 1.25G 1G FTTH FTTX
وصف

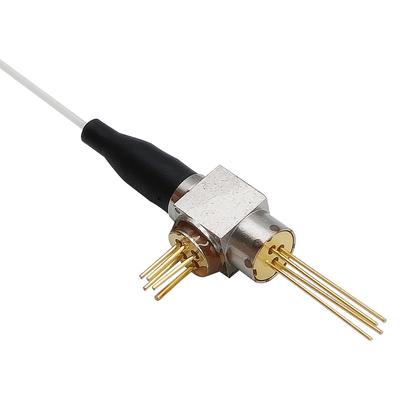

هذا BOSA عبارة عن مجموعة فرعية بصرية عالية الأداء في ألياف مفردة باستخدام جهاز إرسال 1310 نانومتر وجهاز استقبال 1490 نانومتر.
يستخدم قسم جهاز الإرسال ليزر DFB متعدد البئر 1310 نانومتر يدعم تشغيل وضع الاندفاع.يستخدم قسم جهاز الاستقبال TO-can المدمج في الصمام الثنائي PIN ذو الطول الموجي الطويل ومكبر للصوت Super transimpedance بسرعة 2.5 جيجابت في الثانية.
الحد الأقصى لالتقييمات المطلقة
| العنصر | وحدة | دقيقة | الأعلى | ملحوظة |
| إلى الأمام الحالي ل LD | مللي أمبير | - | 120 | |
| عكس الجهد ل LD | الخامس | - | 2 | |
| تيار إلى الأمام ل MPD | مللي أمبير | - | 2 | |
| الجهد العكسي ل MPD | الخامس | - | 15 | |
| الطاقة الضوئية لـ Rx | ديسيبل | 5 | - | |
| APD إلى الأمام الحالي | مللي أمبير | - | 2 | |
| APD عكس التيار | مللي أمبير | - | 3 | |
| APD عكس الجهد | الخامس | Vbr | ||
| جهد إمداد TIA | الخامس | -0.4 | 4 | |
| درجة الحرارة التشغيل | درجة مئوية | -5 | 75 | |
| درجة حرارة التخزين | درجة مئوية | -40 | 85 | |
| الرطوبة النسبية للتخزين | ٪ | - | 85 | |
| درجة حرارة انكسار اللحام | درجة مئوية | - | 260 | (* 1) |
(* 1): للحام بالحديد و 10 ثوانٍ على الخيوط
الخصائص الكهروضوئية لجهاز الإرسال (TC = 25 ° C ، CW)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة |
| عتبة الحالية | ايث | Tc = 25 درجة مئوية | - | 10 | 15 | مللي أمبير |
| Tc = -5 ~ 75 درجة مئوية | 1 | - | 50 | مللي أمبير | ||
| طاقة الإخراج البصري (* 2) | ص | إذا = Ith + 20mA ، Tc = 25 درجة مئوية | 1.6 | - | 3.5 | ميغاواط |
| إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | 1.0 | - | - | ميغاواط | ||
| كفاءة المنحدر | η | إذا = Ith + 20mA ، Tc = 25 درجة مئوية | 0.08 | - | 0.175 | ميغاواط / مللي أمبير |
| إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | 0.05 | - | - | ميغاواط / مللي أمبير | ||
| تيار إلى الأمام | إذا | Pf = 2.5 ميجاوات ، Tc = -5 ~ 75 درجة مئوية | - | - | 70 | مللي أمبير |
| التيار المتجه للامام | Vf | إذا = Ith + 20mA | - | 1.1 | 1.5 | الخامس |
| صعود / سقوط الوقت | رص/رF | 20٪ ~ 80٪ | - | 0.1 | 0.2 | نانوثانية |
| الطول الموجي المركزي | ل | إذا = Ith + 20mA ، Tc = 25 درجة مئوية | 1300 | 1310 | 1320 | نانومتر |
| إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | 1290 | - | 1330 | نانومتر | ||
| عرض الطيف (RMS) | دل | إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | - | 0.32 | 1.0 | نانومتر |
| نسبة قمع الوضع الجانبي | SMSR | إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | 30 | - | - | ديسيبل |
| مراقبة الحالية | انا | إذا = Ith + 20mA ، Tc = -5 ~ 75 ° C | 100 | - | 1000 | مللي أمبير |
| مراقبة تيار الظلام | هوية شخصية | Vrp = 5 فولت | - | - | 100 | غير متوفر |
| مراقبة السعة | ج | Vrp = 5 فولت ، f = 1 ميجا هرتز | 4 | - | 15 | ص |
| تتبع الخطأ (* 3) | TE | Tc = -5 ~ 75 درجة مئوية | -1.5 | - | 1.5 | ديسيبل |
(* 2): تم إطلاقه في SMF 9/125 ملم
(* 3): DPf = 10x سجل (Pf (Tc) / Pf (25 درجة مئوية)) ، Im عقد (@ Pf = 2 ميجا واط ، 25 درجة مئوية)
الخصائص الكهروضوئية للمستقبل (TC = 25 درجة مئوية ، Vcc = 3.3 فولت)
| العنصر | رمز | شرط الاختبار | دقيقة. | النوع. | الأعلى. | وحدة | ||||||
| مصدر التيار | Vcc | 3.0 | 3.3 | 3.6 | الخامس | |||||||
| العرض الحالي | ICC | لا توجد أحمال | - | 20 | 24 | مللي أمبير | ||||||
| الطول الموجي التشغيلي | ل | Tc = -5 ~ 75 درجة مئوية | 1480 | - | 1500 | نانومتر | ||||||
| حساسية | سين | 2.5 جيجابت في الثانية ، PRBS23 ، ER = 10 ديسيبل ، BER = 10E-10 ، RL = 50Ω ، NRZ | - | - | -29.5 | ديسيبل | ||||||
| الزائد | OL | -7.0 | - | - | ديسيبل | |||||||
| مقاومة الإخراج | هزيمة | نهاية واحدة | 40 | - | 60 | Ω | ||||||
| جهد الخرج التفاضلي | Vpp | 100Ω حمولة تفاضلية ، 2.5 جيجابت في الثانية | - | - | 1000 | بالسيارات | ||||||
| الظلام الحالي | هوية شخصية | Vcc = 3.3V ، لا يوجد إدخال | - | - | 150 | غير متوفر | ||||||
| فقدان العائد البصري | ORL1310 | 1310 نانومتر | - | - | -15 | ديسيبل | ||||||
| ORL1490 | 1490 نانومتر | - | - | -20 | ديسيبل | |||||||
| الحديث المتبادل البصري | X- الحديث | 1310 نانومتر / 1490 نانومتر | - | - | -47 | ديسيبل | ||||||
| عزل بصري عن مصدر خارجي | ISO1 | ل = 1441 ~ 1450 نانومتر | 25 | - | - | ديسيبل | ||||||
| ل = 1530 ~ 1539 نانومتر | ||||||||||||
| ISO2 | ل = 1260 ~ 1440 نانومتر | 35 | - | - | ديسيبل | |||||||
| ل = 1540 ~ 1625 نانومتر | ||||||||||||
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة | ||||||
| وضع قطر المجال | 8 | 9 | 10 | مم | ||||||||
| قطر Gladding | 123 | 125 | 127 | مم | ||||||||
| فقدان الانحناء الكلي للألياف | 0.05 | ديسيبل | نصف قطرها 16 ملم | |||||||||
| فقدان إدخال الموصل البصري | - | - | 0.4 | ديسيبل | موصل SC / UPC | |||||||
| نصف قطر انحناء الألياف | 25 | - | - | مم | ||||||||
| قطر الألياف | 0.8 | 0.9 | 1.0 | مم | ||||||||
| طول الألياف | 210 | - | 250 | مم | إل | |||||||
| درجة حرارة تشغيل الألياف | 75 | - | - | درجة مئوية | ||||||||
| سحب القوة على تجميع LD | 30 | - | - | كلغ | ||||||||
| سحب القوة على تجميع APD | 15 | - | - | كلغ | ||||||||
| قوة القص على اللحام XY | 30 | - | - | كلغ | ||||||||
| قوة التوتر على ضفيرة الألياف | 10 | - | - | ن | ||||||||
(* 4): توافق واجهة طرف ألياف الموصل مع IPC-8497-1
مخطط البعد
