تفاصيل المنتج:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| إبراز: | 10GBASE-BX جهاز إرسال واستقبال بصري ثنائي الاتجاه,جهاز إرسال واستقبال بصري ثنائي الاتجاه XFP,وحدة إرسال واستقبال بصرية أخرى ثنائية الاتجاه |
||

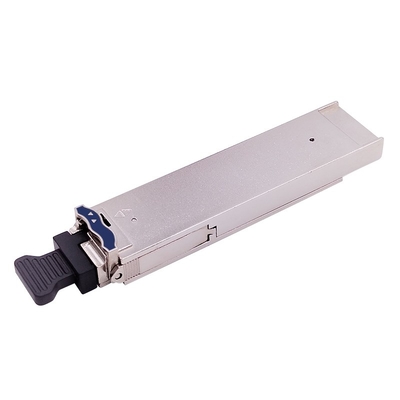

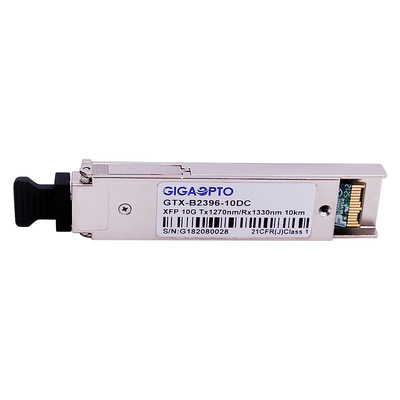

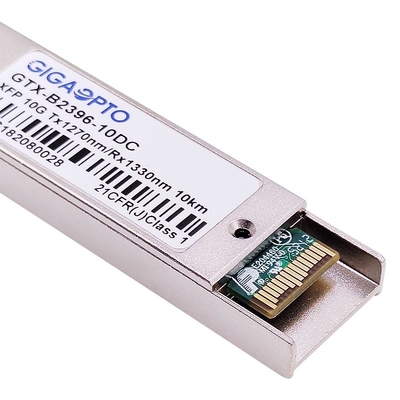

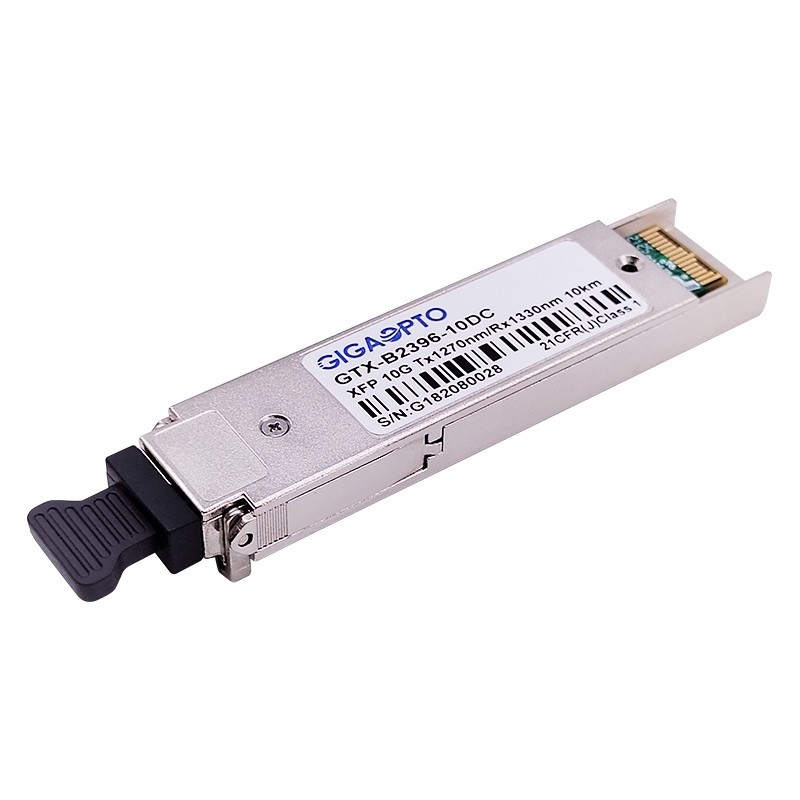

10GBASE-BX اكس اف بيجهاز إرسال واستقبال ثنائي الاتجاه 1270 نانومتر/1330 نانومتر 10 كجم LC DOM
وصف
Gigaopto's10GBASE-BX XFP عبارة عن وحدة إرسال واستقبال XFP ثنائية الاتجاه قابلة للتوصيل السريع.
يستخدم قسم جهاز الإرسال DFB 1270 نانومتر، وهو متوافق مع الليزر من الفئة 1 وفقًا لمعايير السلامة الدولية IEC-60825.يستخدم قسم جهاز الاستقبال جهاز استقبال ثنائي ضوئي PIN بطول 1330 نانومتر، والذي يوفر نقلًا بطول 10 كم عبر ألياف أحادية الوضع (G.652 SMF).
تتوفر وظائف المراقبة التشخيصية الرقمية (DDM) عبر واجهة I2C، والتي توفر مراقبة في الوقت الفعلي لدرجة حرارة جهاز الإرسال والاستقبال، وتيار انحياز الليزر، والطاقة الضوئية، والطاقة الضوئية المستقبلة، وجهد إمداد جهاز الإرسال والاستقبال.
يتوافق 10GBASE-BX XFP مع مواصفات XFP MSA Rev 4.5 ومواصفات 10 Gigabit Ethernet (10GBASE-LR/LW لكل IEEE 802.3ae )، وقناة ليفية 10G (1200-SM-LL-L).جهاز الإرسال والاستقبال هو أيضًا منتج ليزر من الفئة 1 يتوافق مع معايير FDA/CDRH وIEC-60825.
تخصيص
| اسم المنتج | 10GBASE-BX اكس اف بي | رقم القطعة | جي تي اكس-B2396-10DC |
| شكل عامل | إكس إف بي | معدل البت (جيجابت في الثانية) | 10 جيجابت في الثانية |
| مركز الطول الموجي | 1270 نانومتر -TX/1330 نانومتر -RX | الانتقال | 10 كم |
| موصل | إل سي سيمبلكس | نوع الكابل | سمف |
| جزء الارسال | DFB بيدي | جزء المتلقي | دبوس |
| قوة تي اكس | -5 ~ 0 ديسيبل | المتلقي حساسية | <-14 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | الطاقة الزائدة | > 0.5 ديسيبل |
| استهلاك الطاقة | <1.5 واط | درجة حرارة حالة التشغيل | 0 إلى 70 درجة مئوية / -40 إلى 85 درجة مئوية |
| دي دي إم/دوم | الدعم (الافتراضي) | الضمان لفترة محدودة | 3 سنوات |
سمات
التطبيقات
10GBASE-BX اكس اف بيالخصائص البصرية
| معامل | رمز | دقيقة. | عادي | الأعلى. | وحدة |
| ميزانية السلطة | 9 | ديسيبل | |||
| معدل البيانات | 9.95 | 11.3 | جيجابت في الثانية | ||
| الارسال | |||||
| مركز الطول الموجي | ẫج | 1260 | 1270 | 1280 | نانومتر |
| العرض الطيفي (-20 ديسيبل) | Δ | 1 | نانومتر | ||
| نسبة قمع الوضع الجانبي | سمسر | 30 | ديسيبل | ||
| متوسط انتاج الطاقة*ملحوظة3 | العبوس، متوسط | -5 | 0 | ديسيبل | |
| نسبة الانقراض | إير | 3.5 | ديسيبل | ||
| متوسط قوة جهاز الإرسال OFF | -30 | ديسيبل | |||
| الضوضاء ذات الشدة النسبية | رين | -128 | ديسيبل/هرتز | ||
| TX تعطيل وقت التأكيد | الأنيق | 10 | نحن | ||
| المتلقي | |||||
| مركز الطول الموجي | ẫج | 1320 | 1340 | نانومتر | |
| حساسية*ملحوظة4 | دبوس | -14 | ديسيبل | ||
| الزائد المتلقي | بماكس | 0.5 | ديسيبل | ||
| إلغاء تأكيد LOS | لوسد | -16 | ديسيبل | ||
| تأكيد لوس | لوسأ | -28 | ديسيبل | ||
