تفاصيل المنتج:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| إبراز: | وحدة الإرسال والاستقبال الليفية 1270 نانومتر,وحدة الإرسال والاستقبال الليفية بطول 60 كم,وجهاز إرسال واستقبال الألياف إيثرنت DOM |
||

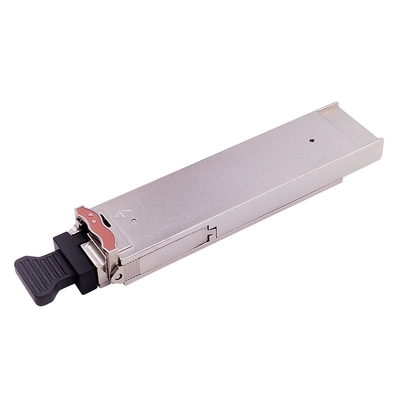

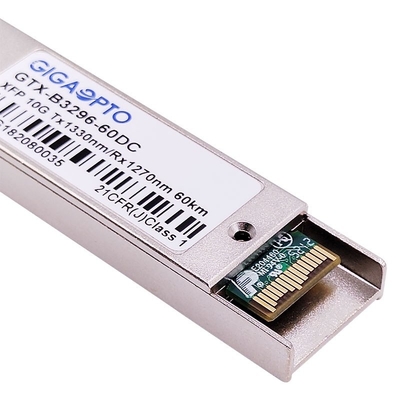

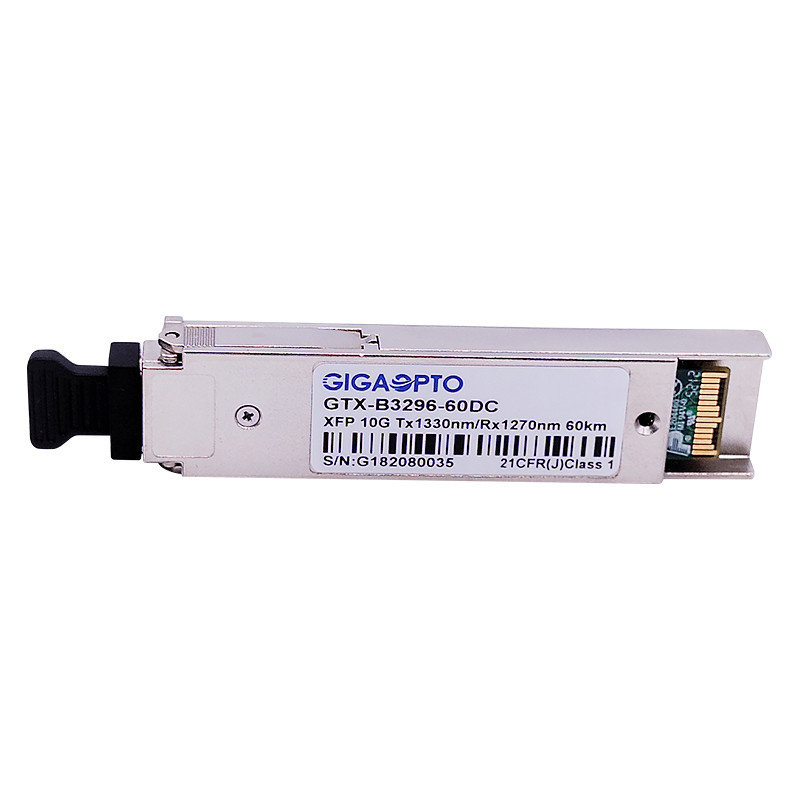

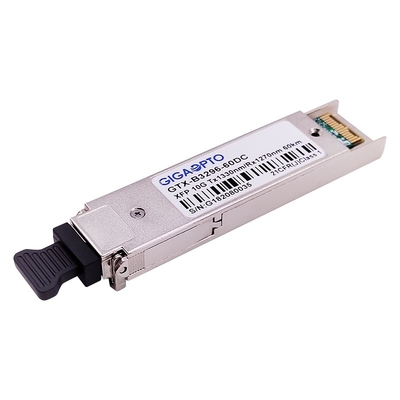

10 جرامنقطة أساس XFP WDM ER60 وحدة إرسال واستقبال ألياف إيثرنت 1330nm / 1270nm 60km DOM
وصف
XFP WDM ER60 من Gigaopto هو جهاز إرسال واستقبال XFP متعدد البائعين متوافق مع MSA (وحدة قابلة للتوصيل بعامل صغير الحجم 10 جيجابت).يستخدم قسم المرسل DFB 1330 نانومتر، ويستخدم قسم المستقبل جهاز استقبال ثنائي ضوئي PIN 1270 نانومتر، والذي يوفر نقلًا بطول 60 كم عبر ألياف أحادية الوضع (G.652 SMF).
وهو يدعم التشخيص البصري DDM/DOM، الذي يوفر معلومات تشخيصية حول ظروف التشغيل الحالية.
تخصيص
| متوافق مع العلامة التجارية | سيسكو | رقم القطعة | جي تي اكس-B3296-60DC |
| التعبئة والتغليف | XFP WDM | معدل البت (جيجابت في الثانية) | 10.3 جيجابت في الثانية |
| الطول الموجي (TX/RX) | 1330 نانومتر/1270 نانومتر | مسافة الارتباط | 60 |
| موصل | إل سي سيمبلكس | وسائط | الألياف أحادية الوضع |
| جزء تكساس | الاتحاد الألماني لكرة القدم | جزء آر إكس | APD |
| متوسط الطاقة TX | 1 ~ 5 ديسيبل | حساسية آر إكس | <-20 ديسيبل |
| تحويلة.نسبة | > 3.5 ديسيبل | قوة مدخلات التشبع | > 0.5 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 21 ديسيبل | درجة حرارة التشغيل | 0 إلى 70 درجة مئوية / -40 إلى 85 درجة مئوية |
| تبديد الطاقة | <2 واط | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي | يدعم |
| دي دي إم/دوم | الدعم (الافتراضي) | ضمان | 36 شهرا |
| البروتوكولات | 10G إيثرنت، 10G FC، 8G قناة ليفية، OTU2، STM-64 | ||
سمات
التطبيقات
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| الارسال | |||||||
| مركز الطول الموجي | lect ج | 1320 | 1330 | 1340 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | Δ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | سمسر | 30 | ديسيبل | ||||
| متوسط انتاج الطاقة | العبوس | +1 | +6 | ديسيبل | 1 | ||
| نسبة الانقراض | إير | 3.5 | ديسيبل | ||||
| إدخال البيانات سوينغ التفاضلي | رقم VIN | 180 | 950 | بالسيارات | 2 | ||
| مقاومة المدخلات التفاضلية | زين | 90 | 100 | 110 | أوم | ||
|
تعطيل تكساس |
إبطال | 2.0 | VCC | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
| المتلقي | |||||||
| مركز الطول الموجي | lect ج | 1260 | 1270 | 1280 | نانومتر | ||
| المتلقي حساسية | -20 | ديسيبل | 3 | ||||
| الزائد المتلقي | -8.0 | ديسيبل | 3 | ||||
| إلغاء تأكيد LOS | خسر | -21 | ديسيبل | ||||
| تأكيد لوس | لوسا | -35 | ديسيبل | ||||
| تباطؤ لوس | 0.5 | 4 | ديسيبل | ||||
| البيانات الناتج سوينغ التفاضلي | فوت | 400 | 600 | 800 | بالسيارات | 2 | |
|
لوس |
عالي | 2.0 | VCC | الخامس | |||
| قليل | 0.8 | الخامس | |||||
ملحوظة1:يتم إطلاق الطاقة الضوئية في SMF.
ملحوظة2:مقترن بالتيار المتردد داخليًا.
ملحوظة3:تم القياس باستخدام نمط اختبار PRBS 231-1 عند 9953 ميجا بت في الثانية، BER ≥1×10-12.
المواصفات الميكانيكية
