تفاصيل المنتج:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| إبراز: | وحدة الإرسال والاستقبال الليفية 10 جيجابت في الثانية,وحدة الإرسال والاستقبال الليفية 1490 نانومتر,جهاز الإرسال والاستقبال الليفي ثنائي الاتجاه DOM |
||
10 جرامنقطة أساس لإدارة الطلب على المياهإكس إف بيوحدة ألياف جهاز الإرسال والاستقبال ثنائية الاتجاه ZR 1490nm / 1550nm 80km DOM
وصف

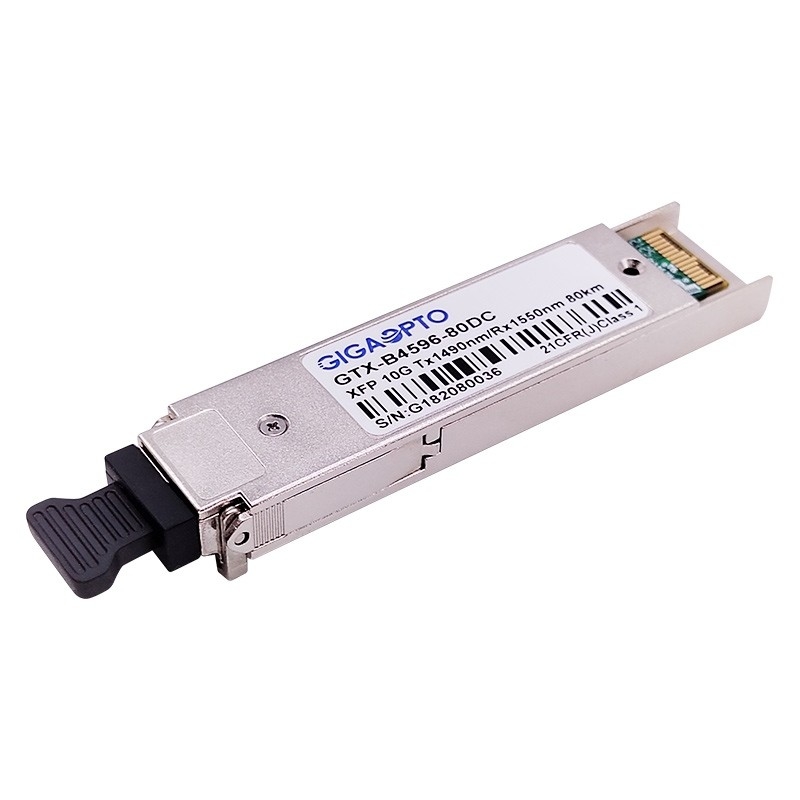

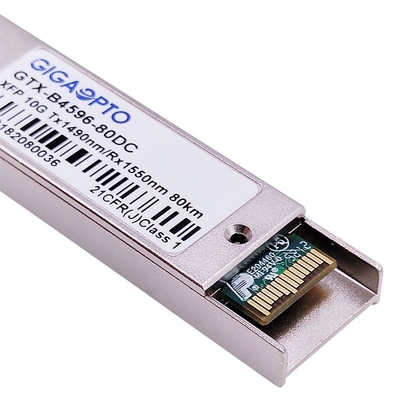

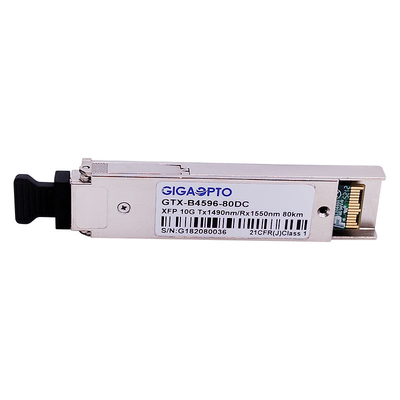

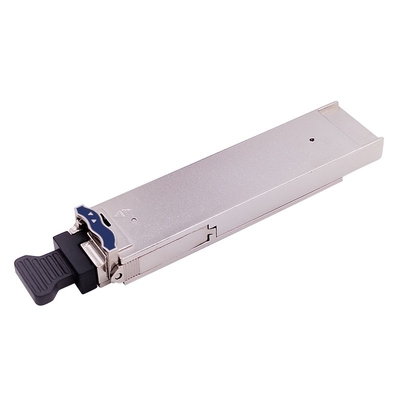

جهاز WDM XFP ZR المتوافق مع Cisco عبارة عن جهاز إرسال واستقبال صغير الحجم (XFP) قابل للتوصيل بعامل 10 جيجابت، ويعمل عبر كابل ضوئي من الألياف أحادية الوضع (SMF).أقصى نقل يصل إلى 80 كم عبر الألياف أحادية الوضع مع موصل LC البسيط.
يستخدم جهاز الإرسال والاستقبال WDM XFP ZR جهاز إرسال ليزر DFB عالي الجودة يعمل بطول موجة اسمي يبلغ 1490 نانومتر، وجهاز استقبال ضوئي APD بطول 1550 نانومتر.تلبي جميع الوحدات متطلبات سلامة الليزر من الفئة 1.
تتوفر وظائف المراقبة التشخيصية الرقمية عبر واجهة I2C، والتي توفر مراقبة في الوقت الفعلي لدرجة حرارة جهاز الإرسال والاستقبال، وتيار انحياز الليزر، والطاقة الضوئية، والطاقة الضوئية المستقبلة، وجهد إمداد جهاز الإرسال والاستقبال.
تتوافق وحدة الإرسال والاستقبال WDM XFP ER مع مواصفات XFP MSA Rev 4.5 ومواصفات 10 Gigabit Ethernet (10GBASE-ZR/ZW لكل IEEE 802.3ae )، وقناة ليفية 10G.
جهاز الإرسال والاستقبال WDM XFP ZR حاصل على شهادة CE/RoHS.
تخصيص
| اسم العنصر | إدارة الطلب على المياه XFP ZR | رقم القطعة | جي تي اكس-B4596-80DC |
| طَرد | إكس إف بي | الحد الأقصى لمعدل البت (جيجابت في الثانية) | 11.3 جيجابت في الثانية |
| الطول الموجي (TX/RX) | 1490 نانومتر/1550 نانومتر | يصل | 80 كم @ G.652 |
| موصل | إل سي سيمبلكس | نوع الكابل | ألياف أحادية الوضع |
| الارسال | DFB بيدي | المتلقي | APD |
| متوسط الطاقة TX | 0 ~ 5 ديسيبل | حساسية آر إكس | <-24 ديسيبل |
| تحويلة.نسبة | > 6.0 ديسيبل | الزائد المتلقي | > -6 ديسيبل |
| الميزانية البصرية (ديسيبل) | 24 ديسيبل | درجة حرارة التشغيل | 0 إلى 70 درجة مئوية / -40 إلى 85 درجة مئوية |
| تبديد الطاقة | <3.5 واط | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي | يدعم |
| دي دي إم/دوم | الدعم (الافتراضي) | ضمان | 3 سنوات |
| البروتوكولات | 10G إيثرنت، 10G FC، 8G قناة ليفية، OTU2، STM-64 | ||
سمات
التطبيقات
الخصائص الكهربائية والبصرية
| معامل | رمز | دقيقة. | اكتب. | الأعلى | وحدة | ملحوظات |
| استهلاك الطاقة | ص | 3.5 | دبليو | 1 | ||
| العرض الحالي | المحكمة الجنائية الدولية | 1000 | أماه | |||
|
الارسال |
||||||
| التسامح مع جهد الإدخال أحادي الأطراف |
VCC |
-0.3 |
4.0 |
الخامس |
||
| تأرجح جهد الإدخال التفاضلي | فين، ص | 120 | 820 | mVpp | ||
| معاوقة الإدخال التفاضلية | زين | 85 | 100 | 115 | أوم | 2 |
| إرسال تعطيل وقت التأكيد | 10 | نحن | ||||
| نقل تعطيل الجهد | فديس | في سي سي-1.3 | VCC | الخامس | 3 | |
|
نقل تمكين الجهد |
فين |
مخروطى |
مخروطى +0.8 |
الخامس |
||
|
المتلقي |
||||||
| تأرجح الجهد الناتج التفاضلي | فوت، ص | 300 | 650 | 850 | mVpp | |
| مقاومة الإخراج التفاضلية | زوت | 80 | 100 | 120 | أوم | 4 |
| ارتفاع/انخفاض إخراج البيانات | آر / تف | 40 | ملاحظة | 5 | ||
| LOS تأكيد الجهد | فلوسه | في سي سي-1.3 | VCC | الخامس | 6 | |
|
LOS إلغاء تأكيد الجهد |
فلوسل |
مخروطى |
مخروطى +0.8 |
الخامس |
6 |
|
| رفض إمدادات الطاقة | بي إس آر | 7 | ||||
|
معامل |
رمز |
دقيقة. |
عادي |
الأعلى |
وحدة |
ملحوظات |
| الارسال | ||||||
|
مركز الطول الموجي |
ẫج |
1480 | 1490 | 1500 | نانومتر | جي تي اكس-B4596-80DC |
| 1540 | 1550 | 1560 | نانومتر | جي تي اكس-B5496-80DC | ||
|
العرض الطيفي البصري |
∆ |
1 |
نانومتر |
|||
| نسبة قمع الوضع الجانبي |
سمسر |
30 |
ديسيبل |
|||
|
متوسط القوة الضوئية |
ص |
0 | 5 | ديسيبل | جي تي اكس-B4596-80DC | |
| -1 | 3 | ديسيبل | جي تي اكس-B5496-80DC | |||
|
نسبة الانقراض البصري |
إير |
6.0 |
ديسيبل |
|||
| متوسط الطاقة المطلقة (إيقاف الليزر) |
بوف |
-30 |
ديسيبل |
|||
| قناع العين المرسل | متوافق مع IEEE802.3ae | |||||
| المتلقي | ||||||
|
مركز الطول الموجي |
ẫج |
1540 | 1550 | 1560 | نانومتر | جي تي اكس-B4596-80DC |
| 1480 | 1490 | 1500 | نانومتر | جي تي اكس-B5496-80DC | ||
| حساسية جهاز الاستقبال (متوسط الطاقة) |
سين. |
-24 |
ديسيبل |
2 |
||
| طاقة تشبع الإدخال (الحمل الزائد) |
بسات |
-6 |
ديسيبل |
|||
| تأكيد لوس | لوسا | -38 | ديسيبل | |||
| إلغاء تأكيد LOS | خسر | -26 | ديسيبل | |||
| تباطؤ لوس | خاسر | 0.5 | 6 | ديسيبل | ||
