تفاصيل المنتج:
|
| منتج: | 100 جيجا بايت SWDM4 | معدل التاريخ: | 100 جيجابت / ثانية |
|---|---|---|---|
| شكل عامل: | QSFP28 | مسافه: بعد: | 150 م @ OM5 / 100 م @ OM4 / 75 م @ OM3 |
| موصل: | LC مزدوج | مكون: | VCSEL + PIN |
| الكلمات الدالة: | 100G QSFP28 SWDM4 ، وحدات SWDM4 | ||
| إبراز: | جهاز الإرسال والاستقبال 850 نانومتر MMF,جهاز الإرسال والاستقبال 100GBASE-SWDM4 MMF,جهاز الإرسال والاستقبال 940nm 100G QSFP28 |
||
بوفقًا لاتفاقية صناعية متعددة المعايير (SWDM-MSA)، جعرض النطاق الترددي بشكل فعالالترقية من 25G إلى 100Gدون تغيير الموجودةألياف
وصف

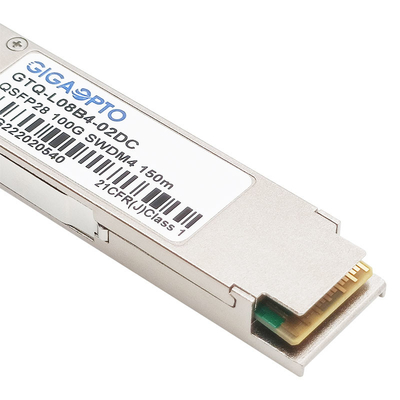

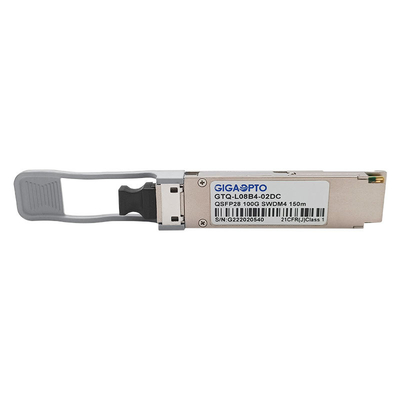

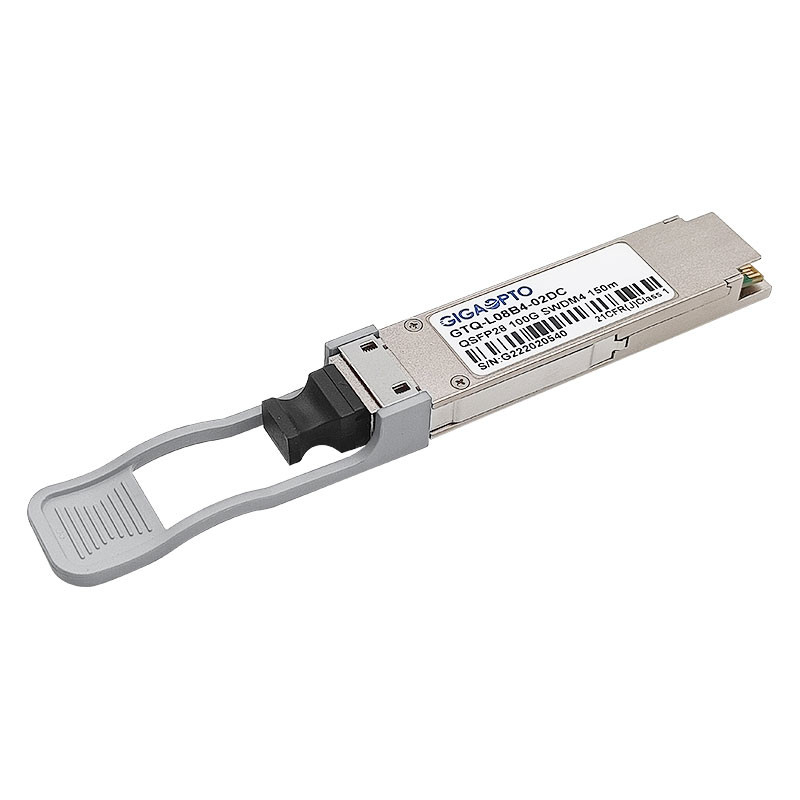

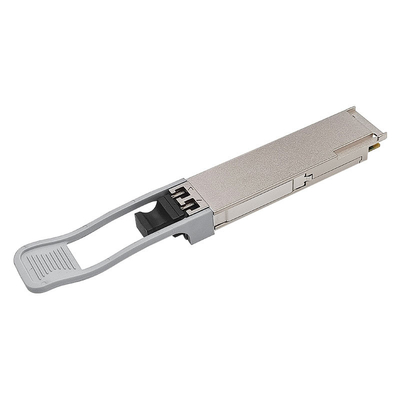

GTQ-L08B4-02DC من Gigaopto هو نوع من جهاز الإرسال والاستقبال البصري القابل للتوصيل الذي يستخدم تقنية SWDM (تقسيم الطول الموجي القصير المتعدد) التي تعمل مع الألياف متعددة الأوضاع ، مما يوفر 4 قنوات في منطقة 850-940 نانومتر بسرعة 25.78 جيجابت في الثانية / الممرات ، والتي يمكنها نقل إشارة مضاعفة 100 جيجابت عبر الألياف متعددة الأوضاع المزدوجة مع موصل LC ، أقصى نقل يصل إلى 75 مترًا على OM3 / 100m على OM4 / 150m على OM5.
تتوفر وظائف التشخيص الرقمي عبر واجهة I2C ، كما هو محدد بواسطة QSFP28 MSA.
تخصيص
| اسم المنتج | 100 جرام SWDM4 | ف / ن | GTQ-L08B4-02DC |
| نوع الحزمة | QSFP28 | معدل البيانات | 103.12 جيجابت في الثانية (4 × 25.78 جيجابت في الثانية) |
| مسافة الارتباط | 150 م @ OM5 / 100 م @ OM4 / 75 م @ OM3 | نوع الكابل | الألياف المتعددة |
| الطول الموجي (CH1-CH4) | 850 نانومتر ، 880 نانومتر ، 910 نانومتر ، 940 نانومتر | موصل | LC دوبلكس |
| جهد مزود الطاقة | + 3.3 فولت (بشكل نموذجي) | استهلاك الطاقة | 3.5 واط |
| نوع المرسل | SWDM VCSEL | نوع المستقبل | دبوس |
| TX Power لكل حارة | -5.5 ~ + 3dBm | المتلقي حساسية | <-3.4 ديسيبل |
| نسبة الانقراض | > 2 ديسيبل | تنسيق التحوير | NRZ |
| بيئة | أثناء التشغيل: من 0 إلى 70 درجة مئوية | DOM / DDM | الدعم |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | ضمان | 3 سنوات | |
| البروتوكولات | 100G Ethernet ، متوافق مع MSA | ||
ميزة
التطبيقات
الخصائص البصرية
| معلمة جهاز الإرسال | خط | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| معدل الإشارة لكل حارة | 25.78125 ± 100 جزء في المليون | جيجابت / ثانية | ||||
|
نطاق الطول الموجي لين |
لين 0 لين 1 لين 2 لين 3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| تنسيق التحوير | NRZ | |||||
| الفرق في قوة الإطلاق بين أي مسارين | 4.5 | ديسيبل | ||||
| العرض الطيفي RMS | 0.59 | نانومتر | 1 | |||
| سعة التعديل البصري (OMA) ، كل حارة | -5.5 | 3 | ديسيبل | 2 | ||
| متوسط قوة الإطلاق لكل مسار @ TX Off State | -30 | ديسيبل | ||||
|
إطلاق الطاقة في OMA ناقص TDEC |
لين 0 لين 1 لين 2 لين 3 |
-7 -7 -7.4 -7.7 |
ديسيبل |
|||
|
إغلاق عين المرسل والتشتت |
لين 0 لين 1 لين 2 لين 3 |
4 4 4.4 4.8 |
ديسيبل |
3 |
||
| نسبة الانقراض | 2 | ديسيبل | ||||
| تحمل خسارة العودة البصرية | 12 | ديسيبل | ||||
| الجريان المطوق |
≥86٪ عند 19 ميكرون ≤30٪ عند 4.5 ميكرون |
4 | ||||
|
تعريف قناع عين جهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} نسبة الإصابة 1.5x10-3 إصابة لكل عينة |
{0.3،0.38،0.45،0.35،0.41،0.5} |
|||||
|
ملاحظات: 1. العرض الطيفي RMS هو الانحراف المعياري للطيف. 2. أدنى قيمة معيارية لـ OMA لجهاز إرسال متوافق هي "قدرة الإطلاق في OMA مطروحًا منها TDEC ، كل حارة (دقيقة)" بالإضافة إلى القيمة الفعلية لـ "TDEC" ، ولكن بقيمة لا تقل عن "OMA ، كل حارة (دقيقة) ) '. 3. يتم حساب TDEC من TDECm المقاسة باستخدام الطرق في 3.6.يتم قياس TDECm باتباع الطريقة الواردة في الفقرة 95.8.5 IEEE 802.3 باستخدام جهاز استقبال مرجعي لعرض النطاق الترددي 12.6 جيجاهرتز لجميع الممرات. 4. إذا تم القياس في النوع A1a.2 أو النوع A1a.3 50 um من الألياف وفقًا للمواصفة IEC 61280-1-4. |
||||||
| معلمة جهاز الاستقبال | خط | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| معدل الإشارة لكل حارة | 25.78125 ± 100 جزء في المليون | جيجابت / ثانية | ||||
|
نطاق الطول الموجي لين |
لين 0 لين 1 لين 2 لين 3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| تنسيق التحوير | NRZ | |||||
| عتبة الضرر | 4.4 | ديسيبل | ||||
|
متوسط قوة الاستقبال ، كل حارة |
لين 0 لين 1 لين 2 لين 3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
ديسيبل |
||
| طاقة جهاز الاستقبال ، كل حارة (OMA) | 3 | ديسيبل | ||||
| انعكاس المتلقي | -12 | ديسيبل | ||||
|
حساسية جهاز الاستقبال غير المجهدة (OMA) |
لين 0 لين 1 لين 2 لين 3 |
-8.2 -8.4 -8.6 -8.8 |
ديسيبل |
1 |
||
| RX_Los_Assert | -30 | ديسيبل | ||||
| RX_Los_De-ASSERT | -12 | ديسيبل | ||||
| RX_Los_ التباطؤ | 0.5 | ديسيبل | ||||
|
1.حساسية مضغوطة عند BER 5E-5 (قبل FEC) |
||||||
الخصائص الكهربائية
| خصائص إشارة الإدخال الكهربائية لجهاز الإرسال (TP1) | دقيقة | عادي | الأعلى | وحدة |
| معدل الإشارة لكل حارة (النطاق) | 25.78125 ± 100 جزء في المليون | GBd | ||
| خسارة إرجاع المدخلات التفاضلية | المعادلة (83E-5) | ديسيبل | ||
| التفاضل إلى الخسارة المرتجعة لمدخلات الوضع الشائع | المعادلة (83E-6) | ديسيبل | ||
| عدم تطابق الإنهاء التفاضلي | 10 | ٪ | ||
| وحدة اختبار المدخلات المجهدة | انظر 83E3.4.1 | |||
| التسامح التفاضلي لجهد الإدخال pk-pk | 900 | بالسيارات | ||
| جهد الوضع المشترك DC | -350 | 2850 | بالسيارات | |
| نطاق تحمل الجهد أحادي النهاية | -0.4 | 3.3 | الخامس | |
| خصائص إشارة الخرج الكهربائي لجهاز الاستقبال (TP4) | دقيقة | عادي | الأعلى | وحدة |
| معدل الإشارة لكل حارة (النطاق) | 25.78125 ± 100 جزء في المليون | GBd | ||
| جهد خرج الوضع المشترك للتيار المتردد (RMS) | 17.5 | بالسيارات | ||
| جهد الخرج التفاضلي | 900 | بالسيارات | ||
| عرض العين | 0.57 | واجهة المستخدم | ||
| ارتفاع العين ، فرق | 228 | بالسيارات | ||
| إغلاق عمودي للعين | 5.5 | ديسيبل | ||
| خسارة عودة الخرج التفاضلي | المعادلة (83E – 2) | ديسيبل | ||
| مشترك لفقد عودة تحويل الوضع التفاضلي | المعادلة (83E – 3) | ديسيبل | ||
| عدم تطابق الإنهاء التفاضلي | 10 | ٪ | ||
| وقت الانتقال (20٪ إلى 80٪) | 12 | ملاحظة | ||
| جهد الوضع المشترك DC | -350 | 2850 | بالسيارات | |
الأبعاد الميكانيكية
الوحدة: مم ،
