تفاصيل المنتج:
|
| اسم المنتج: | 100GBASE-ZR4 جهاز الإرسال والاستقبال | نوع النموذج: | QSFP28 |
|---|---|---|---|
| مكون: | 4 × LAN WDM EML / SOA + PIN | الطول الموجي: | 1295.6 نانومتر ، 1300.1 نانومتر ، 1304.6 نانومتر ، 1309.1 نانومتر |
| موصل: | LC دوبلكس | أقصى مسافة: | 80 كيلومترًا |
| مجلس الإنماء والإعمار: | ثنائي | ميزانية السلطة: | 30 ديسيبل |
| الكلمات الدالة: | 100GBASE ZR4 الألياف جهاز الإرسال والاستقبال 80 كم | ||
| إبراز: | 100 جرام qsfp28 zr4,qsfp28 100 جرام 80 كيلومتر,100 جيجا بايت ZR4 |
||
100G QSFP28 ZR4 مع CDR مزدوج 80 كم ، λ1296-1309nm ، LC- دوبلكس ، مفرد الوضعلنسخة 100GBASE-ZR4 إيثرنت
وصف

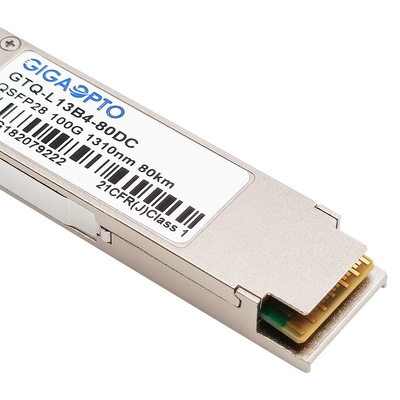

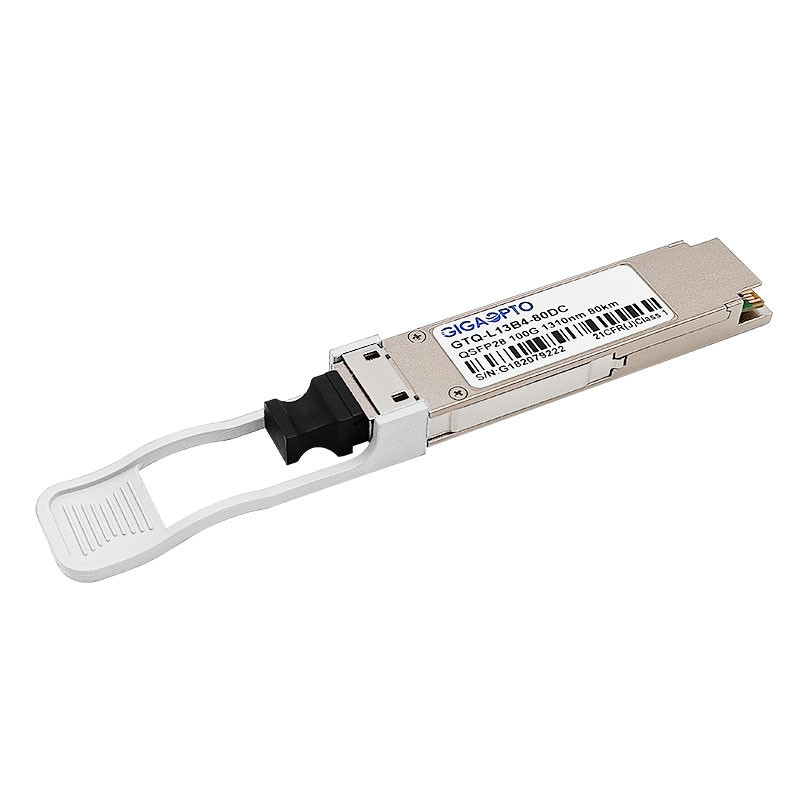

وحدة الإرسال والاستقبال GTQ-L13B4-80DC من Gigaopto المصممة لتطبيقات الاتصالات الضوئية المتوافقة مع 100GBASE-ZR4 ، والتي تعمل على كابل بصري أحادي الشريط مزدوج مع أربعة ممرات اتصال بصرية مستقلة ، منفصلة عن بعضها البعض باستخدام تقنية LAN WDM ، يمكن أن يصل الحد الأقصى للإرسال إلى 80 كم (مع FEC المضيف) ومسافة 40 كم (بدون FEC المضيف).
يتكون جهاز الإرسال والاستقبال هذا 100Gbase ZR4 من قسمين: جهاز إرسال واستقبال عالي الأداء 4 × 25 جيجابت / ثانية LAN WDM TOSA (1295.56 ، 1300.05 ، 1304.58 ، 1309.14 نانومتر) وأجهزة استقبال ليزر عالية الحساسية 4 × 25 جيجابت / ثانية SOA + PIN.جميع أجهزة الإرسال والاستقبال حاصلة على شهادة CE / RoHS ومتوافقة مع معايير سلامة المنتج
يسمح EEPROM التسلسلي في جهاز الإرسال والاستقبال للمستخدم بالوصول إلى بيانات التكوين ومراقبة جهاز الإرسال والاستقبال عبر واجهة إدارة QSFP ثنائية الأسلاك.تستخدم هذه الواجهة عنوانًا واحدًا ، A0h ، مع خريطة ذاكرة مقسمة إلى منطقة سفلية وأعلى.يتم الاحتفاظ ببيانات التشخيص الرقمي الأساسي (DD) في المنطقة السفلية بينما يتم الاحتفاظ ببيانات محددة في سلسلة من الجداول في منطقة الذاكرة العالية.
مع هذه الميزات ، فإن جهاز الإرسال والاستقبال 100G ZR4 القابل للتبديل السريع والقابل للتبديل السريع مناسب للاستخدام من أجل مزود خدمة الإنترنت (ISP) من الألياف إلى التجميع المنزلي والعمود الفقري والشبكات الأساسية لمشغل الهاتف المحمول والتوصيلات البينية لمواقع الشبكات المتنقلة ومركز البيانات
تخصيص
| اسم المنتج | 100GBASE ZR4 جهاز الإرسال والاستقبال | رقم القطعة | GTQ-L13B4-80DC |
| شكل عامل | QSFP28 LAN WDM | أقصى معدل للبيانات | 103.125 جيجابت في الثانية (4x 25.78 جيجابت في الثانية) |
| الطول الموجي | 1295.6 نانومتر ، 1300.1 نانومتر ، 1304.6 نانومتر ، 1309.1 نانومتر | ماكس لينك بعد | 80 كم |
| موصل | دوبلكس- LC | نوع الكابل | الألياف أحادية الوضع |
| نوع المرسل | 4 × LAN WDM EML | نوع المستقبل | SOA + PIN |
| طاقة الإخراج TX | 2 ~ 6.5 ديسيبل | المتلقي حساسية | <-28 ديسيبل ميلي واط |
| ميزانية الطاقة (ديسيبل) | 30 ديسيبل | الزائد | > 2 ديسيبل ميلي واط |
| استهلاك الطاقة | ≤6.5 واط | نسبة الانقراض | > 6 ديسيبل |
| DDM / DOM | أيد | نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| CDR (استعادة الساعة والبيانات) | TX & RX مدمج CDR | تنسيق التحوير | NRZ |
| OEM / ODM | أيد | ضمان | 3 سنوات |
| البروتوكولات | IEEE 802.3ba 100GBASE-ZR4، CE، QSFP28 MSA، RoHS، SFF-8636، SFF-8665 | ||
| تذكير هام | يتطلب الوصول الكامل 80 كم استخدام FEC على النظام الأساسي المضيف.بدون FEC ، يصل مدى الوصول إلى 40 كم | ||
يلاحظ:عند استخدام جهاز الإرسال والاستقبال طويل المدى في الإرسال لمسافات قصيرة ، يرجى مطابقته مع المخفف المناسب وفقًا للجدول.
| مسافه: بعد | ≤ 10 كم | ≤ 25 كم | ≤ 35 كم |
| المخفف | 15 ديسيبل | 10 ديسيبل | 5 ديسيبل |
سمات
التطبيقات
التوافق
تتوافق أجهزة الإرسال والاستقبال الضوئية من Gigaopto بنسبة 100٪ مع جميع ماركات المفاتيح الرئيسية ولن تتسبب في تلف أجهزة OEM.
من أجل ضمان جودة منتجاتنا وتوافقها ، يتم اختبار كل منتج بعناية على المعدات المقابلة قبل التسليم للعملاء.
للحصول على توافق 100G ZR4 GTQ-L13B4-80DC ، يرجى الرجوع إلى جدول مراسلات P / N. إذا لم تكن العلامة التجارية ورقم الجزء الذي تبحث عنه مدرجين أدناه ، فيرجى إخبارنا وسنكون سعداء لتزويدك بالمزيد تفاصيل.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTQ-L13B4-80DC | العرعر | QSFP-100GBASE-ZR4 |
| سيسكو | QSFP-100G-ZR4-S | ||
