تفاصيل المنتج:
|
| اسم العنصر: | 100G eLR4 وحدة الإرسال والاستقبال | التعبئة والتغليف / التكنولوجيا: | QSFP28 / LAN WDM |
|---|---|---|---|
| عرض النطاق: | 103.1 جيجابت في الثانية (4x 25.78 جيجابت في الثانية) | الطول الموجي: | 1295-1310 نانومتر |
| توسا / روزا: | 4 × LAN WDM DFB / PIN | طول الارتباط: | 20 كم |
| مجلس الإنماء والإعمار: | TX و RX | DOM / DDM: | أيد |
| الكلمات الدالة: | QSFP28 100GBASE-eLR4 جهاز الإرسال والاستقبال 20 كم | ||
| إبراز: | جهاز الإرسال والاستقبال البصري QSFP28,جهاز الإرسال والاستقبال البصري QSFP28,QSFP28 ELR4 |
||
وصف

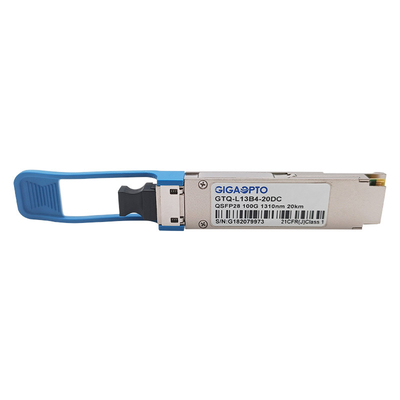

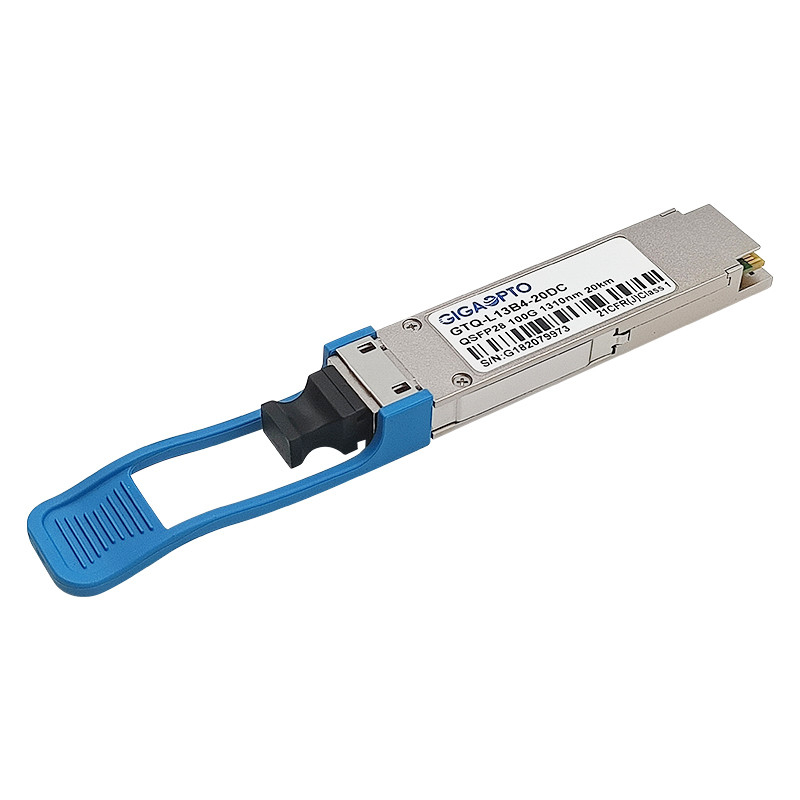

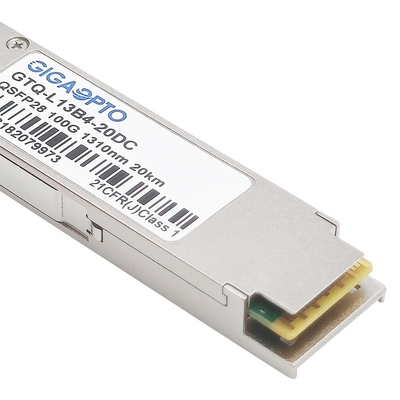

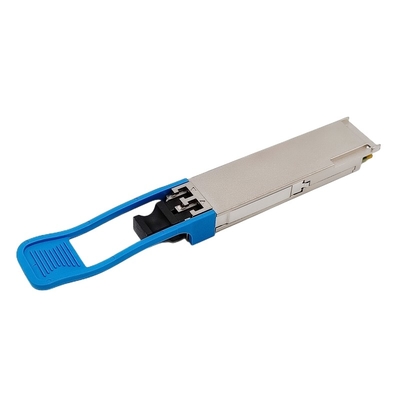

رقم جزء جهاز الإرسال والاستقبال QSFP28 100G eLR4 من GigaoptoGTQ-NL3B4-20DCتم تصميمه للاستخدام في 100 رابط جيجابت إيثرنت على ما يصل إلى 20 كم عبر 9/125 من الألياف أحادية الوضع (SMF) عبر موصل LC قياسي في الصناعة.
تقوم الوحدة بتحويل 4 قنوات إدخال من البيانات الكهربائية 25.78 جيجابت / ثانية إلى 4 قنوات من الإشارات الضوئية LAN WDM ثم تعددها في قناة واحدة لنقل بصري بسرعة 100 جيجابت / ثانية.بشكل عكسي على جانب جهاز الاستقبال ، تقوم الوحدة بإلغاء إرسال المدخلات الضوئية بسرعة 100 جيجابت / ثانية إلى 4 قنوات من الإشارات الضوئية لشبكة LAN WDM ثم تقوم بتحويلها إلى 4 قنوات إخراج للبيانات الكهربائية.الأطوال الموجية المركزية لقنوات LAN WDM الأربعة هي 1295.56،1300.05،1304.58 و 1309.14 نانومتر كأعضاء في شبكة الطول الموجي LAN WDM المحددة في IEEE 802.3ba.
توفر أجهزة الإرسال LAN WDM DFB المبردة عالية الأداء ومستقبلات PIN عالية الحساسية أداءً فائقًا وموثوقية عالية.
وهو متوافق مع QSFP28 MSA و 100GBASE-LR4 و IEEE 802.3bm CAUI-4.
تتوفر وظائف التشخيص الرقمي عبر واجهة I2C ، كما هو محدد بواسطة QSFP28 MSA.
تخصيص
| اسم المنتج | QSFP-100G-eLR4 | رقم القطعة | GTQ-L13B4-20DC |
| نوع النموذج | QSFP28 | السرعة القصوى (جيجابت في الثانية) | 103.125 جيجابت في الثانية |
| لين العد | 4x (TX / Rx) | السرعة لكل حارة | 25.78 جيجابت في الثانية |
| الطول الموجي (نموذجي) | 1295.56 نانومتر ، 1300.05 نانومتر ، 1304.58 نانومتر ، 1309.14 نانومتر | مسافة الكابل | 20 كم على G.652 |
| واجهه المستخدم | دوبلكس LC | نوع الوسائط | الألياف أحادية الوضع |
| نوع TOSA | LAN WDM DML | نوع روزا | دبوس |
| TX Power (ديسيبل) | -4.3 ~ 4.5 ديسيبل | المتلقي حساسية | <-14.5 ديسيبل |
| قوةبالميزانية (ديسيبل) | 10.2 ديسيبل | الزائد | > 4.5 ديسيبل |
| تبديد الطاقة | ≤3.5 واط | تحويلة.نسبة | > 4 ديسيبل |
| DDM | أيد | درجة الحرارة التجارية | من 0 إلى 70 درجة مئوية |
| نسبة خطأ البت (BER) | <1E-12 | تنسيق التحوير | NRZ |
| CDR (استعادة الساعة والبيانات) | TX و RX مزدوج | OEM / ODM | أيد |
| تكنولوجيا التغليف | علبة | ضمان | 3 سنوات |
| البروتوكولات | IEEE 802.3ba 100GBASE-LR4 ، QSFP28 MSA ، SFF-8661 ، SFF-8636 | ||
| طلب | 100G Ethernet ، مركز البيانات ، شبكة لاسلكية 5G | ||
سمات
طلب
للمزيد من سلسلة جهاز الإرسال والاستقبال QSFP28 100GBASE ، يرجى الرجوع إلى النموذج التالي
| رقم القطعة | وصف | طول الموجة | طول | وسائل الإعلام | TX Power (ديسيبل) | Rx Sens. (ديسيبل) |
| GTQ-M08B4-01DC | QSFP28100 جرام SR4 | 850 نانومتر | 100 م | MMF | -8.4 ~ 2.4 | <-10.3 |
| GTQ-M08B4-02DC | QSFP28 ريال سعودي دينار بحريني | 850/900 نانومتر | 100 م | MMF | -5.5 - 3 | <-9.5 |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850 نانومتر | 300 م | MMF | -8.4 ~ 2.4 | <-10.3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310 نانومتر | 500 م | SMF | -9.4 ~ 2 | <-12.66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310 نانومتر | 2 كم | SMF | -6.0 ~ 2 | <-10.5 |
| GTQ-L27B4-02DC | 100 جرام CWDM4 | 1311nm CWDM | 2 كم | SMF | -6.5 ~ 2.5 | <-11.5 |
| GTQ-L27B4-10DC | 100 جرام eCWDM4 | 1311nm CWDM | 10 كم | SMF | -6.5 ~ 2.5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM | 10 كم | SMF | -4.3 ~ 4.5 | <-10.6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM | 20 كم | SMF | -4.3 ~ 4.5 | <-14.5 |
| GTQ-L13B4-40DC | QSFP28 ER4 لايت | LAN WDM | 40 كم (مع FEC) | SMF | -2.9 ~ 4.5 | <-20.9 د |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM | 80 كم | SMF | 2 ~ 6.5 | <-28 |
| GTQ-N13B4-10MC | مزدوج 100 / 112G LR4 | LAN WDM | 10 كم | SMF | -4.3 ~ 4.5 / -0.6 ~ 4 | <-8.6 / <- 8.4 |
| GTQ-N13B4-20MC | مزدوج 100 / 112G eLR4 | LAN WDM | 20 كم | SMF | -1.0 ~ + 4.5 / 0 ~ 4 | <-9.5 / <- 9.0 |
| GTQ-N13B4-40MC | مزدوج 100 / 112G ER4 | LAN WDM | 40 كم | SMF | -2.5 ~ 2.9 / -1 ~ 3.3 | <-15 / <- 19 |
| GTQ-L13D1-P5DC | 100 جرام QSFP28 DR1 | 1310 نانومتر | 500 م | SMF | -2.9 ~ 4 | <-5.9 |
| GTQ-L13D1-02DC | 100 جرام QSFP28 FR1 | 1310 نانومتر | 2 كم | SMF | -2.4 ~ 4 | <-6.4 |
| GTQ-L13D1-10DC | 100 جرام QSFP28 LR1 | 1310 نانومتر | 10 كم | SMF | -1.4 ~ 4.5 | <-7.7 |
ملاحظة: دعم OEM / ODM.
