تفاصيل المنتج:
|
| العنصر: | مستقبلات 6G SDI Video BIDI Dual | تكنولوجيا: | 2 رسيفر بوسا 1 فايبر |
|---|---|---|---|
| طَرد: | SFP | مركز الطول الموجي: | RX1_1310nm / RX2_1490nm |
| واجهه المستخدم: | Simplex LC | درجة حرارة التشغيل: | -5 إلى 70 درجة مئوية |
| ضمان: | 3 سنوات | الكلمات الدالة: | وحدة استقبال 6G-SDI Dual PIN |

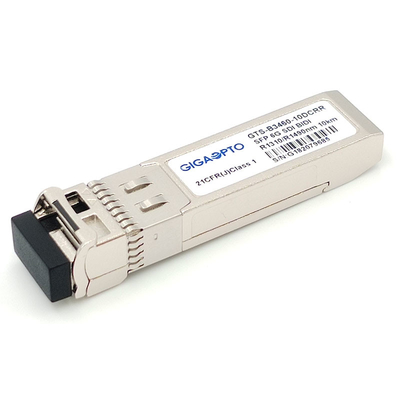

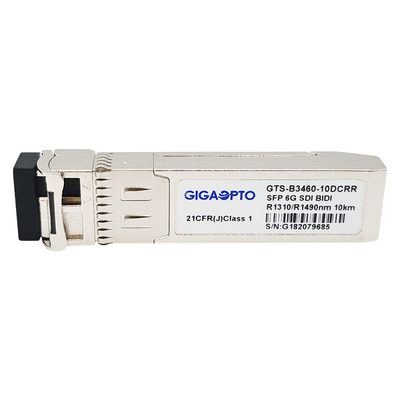

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC وحدة الاستقبال المزدوجة Non-MSA
خصائص التشغيل
| اسم العنصر | أجهزة الاستقبال المزدوجة 6G SDI SMPTE SFP | ف / ن | GTS-B3460-10DCRR |
| نوع الوحدة | مزدوج RX في BOSA ، 1 ألياف | عرض النطاق الترددي (جيجابت في الثانية) | 0.143 جيجابت في الثانية - 5.94 جيجابت في الثانية |
| شكل عامل | SFP BIDI | بيئة | تعمل من -5 إلى 70 درجة مئوية |
| الطول الموجي | RX1_1310nm / RX2_1490nm | تصل | 10 كم @ 9/125 ميكرومتر SMF |
| نوع الموصل | LC البسيط | نوع الكابل | G.652 SMF |
| جزء الارسال | غير متاح | نوع المستقبل | كاشف صور PIN |
| جهد مزود الطاقة | 3.3 فولت | العرض الحالي (ماكس) | 500 مللي أمبير |
| المتلقي حساسية | <-15 ديسيبل | طاقة تشبع الإدخال | > 0 ديسيبل |
| التشخيص (DDM / DOM) | الدعم | تعيين دبوس | Pinout غير MSA |
| وحدة الوزن | 0.025 كجم | الضمان محدود الوقت | 36 شهرًا |
| طلب | SD / HD / 3G / 6G SDI | ||
وصف
GTS-B3460-10DCRR عبارة عن وحدة استقبال ثنائية الاتجاه أحادية القناة أحادية الألياف مصممة لاستقبال الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.يدعم معدلات البيانات من 143 ميجابت / ثانية إلى 5.94 جيجابت / ثانية. تم تصميم وحدة الاستقبال المزدوجة هذه خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M و ST-2081 التسلسلية .
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.إنه مزود بكاشف صور PIN مستقلين 1310 نانومتر و 1490 نانومتر.يمكن تحقيق مسافة قصوى تبلغ 10 كم بإشارات مرضية تبلغ 6 جيجابت / ثانية.
سمات
طلب
اساسي
دبوسدتعريف
| دبوسرقم | رمز | الاسم / الوصف | تسلسل القوة. | ملحوظات |
| 1 | VeeR | استقبال الأرض | الأول | |
| 2 | RD2- |
جهاز الاستقبال (1310 نانومتر) خرج البيانات المقلوبة. اقتران التيار المتردد.CML-O |
الثالث | |
| 3 | RD2 + |
جهاز الاستقبال (1310 نانومتر) إخراج البيانات غير المقلوبة. اقتران التيار المتردد.CML-O |
الثالث | |
| 4 | MOD_ABS | وحدة غائبة ، قم بالاتصال بـ VeeR في الوحدة النمطية | الثالث | 1 |
| 5 | SCL | خط ساعة الواجهة التسلسلية بسلكين ، LVTTL-I | الثالث | 2 |
| 6 | SDA | خط بيانات الواجهة التسلسلية بسلكين ، LVTTL-I / O | الثالث | 2 |
| 7 | VeeR | استقبال الأرض | الثالث | |
| 8 | نورث كارولاينا | غير متصل | الثالث | |
| 9 | نورث كارولاينا | غير متصل | الثالث | |
| 10 | RX_LOS1 |
جهاز الاستقبال (1490 نانومتر) فقدان إشارة الإشارة ، LVTTL-O مرتفع: فقدان الإشارة منخفض: تم الكشف عن إشارة |
الأول | 3 |
| 11 | VeeR | استقبال الأرض | الأول | |
| 12 | RD1- |
جهاز الاستقبال (1490 نانومتر) البيانات المقلوبة خارج. اقتران التيار المتردد.CML-O |
الثالث | |
| 13 | RD1 + |
جهاز الاستقبال (1490 نانومتر) إخراج البيانات غير المقلوبة. اقتران التيار المتردد.CML-O |
الثالث | |
| 14 | VeeR | استقبال الأرض | الأول | |
| 15 | VccR | جهاز استقبال التيار الكهربائي | الثاني | |
| 16 | VccR | جهاز استقبال التيار الكهربائي | الثاني | |
| 17 | VeeR | استقبال الأرض | الأول | |
| 18 | نورث كارولاينا | غير متصل | الثالث | |
| 19 | نورث كارولاينا | غير متصل | الثالث | |
| 20 | RX_LOS2 |
جهاز الاستقبال (1310 نانومتر) فقدان إشارة الإشارة ، LVTTL-O مرتفع: فقدان الإشارة منخفض: تم الكشف عن إشارة |
الأول | 4 |
تسلسل القوة.: تسلسل مشاركة الدبوس أثناء التوصيل الساخن.
ملاحظة 1.MOD_ABS متصل بـ VeeT داخل الوحدة.
ملاحظة 2.يتم سحب SDA و SCL (I2C) بمقاومات 4.7k - 10kΩ على اللوحة المضيفة.
ملاحظة 3.يتم سحب RX_LOS1 بمقاومات 4.7k - 10kΩ على اللوحة المضيفة.
ملاحظة 4.يتم سحب T RX_LOS2 بمقاومات 4.7k - 10kΩ على اللوحة المضيفة.
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
