تفاصيل المنتج:
|
| اسم العنصر: | 6G SDI BIDI المزدوج الارسال | سرعة: | 50 ميجابت / ثانية - 5.94 جيجابت / ثانية |
|---|---|---|---|
| تكنولوجيا: | TX مزدوج في BOSA ، BIDI | مركز الطول الموجي: | 1310nm_TX1 / 1490nm_TX2 |
| موصل بصري: | LC البسيط | طول السلك: | 10 كم |
| MSA / غير MSA: | غير MSA |

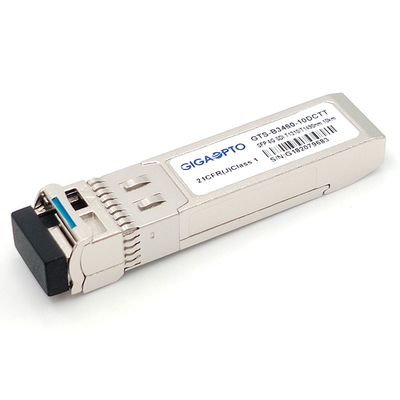

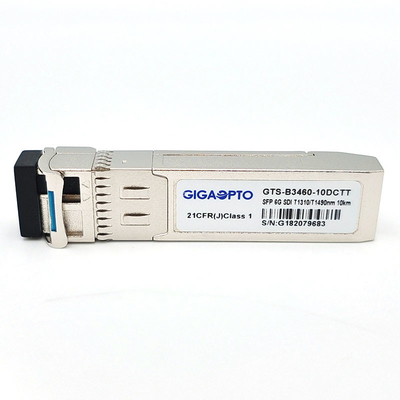

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC وحدات الإرسال المزدوجة Non-MSA
خصائص التشغيل
| اسم العنصر | 6G SDI SMPTE SFP جهاز إرسال مزدوج | ف / ن | GTS-B3460-10DCTT |
| نوع الوحدة | مزدوج TX في BOSA ، 1 ليف | أقصى معدل بت | 5.94 جيجابت في الثانية |
| شكل عامل | SFP BIDI | بيئة | تعمل من -5 إلى 70 درجة مئوية |
| الطول الموجي للمركز (TX) | 1310nm_TX1 / 1490nm_TX2 | أقصى مسافة الألياف | 10 كم @ 9/125 ميكرومتر SMF |
| واجهه المستخدم | Simplex LC UPC | نوع الكابل | الألياف أحادية الوضع |
| المرسل | DFB | جزء المتلقي | غير متاح |
| جهد مزود الطاقة | 3.3 فولت | العرض الحالي | 500mA (كحد أقصى) |
| TX Out Power (ديسيبل) | -8 ~ 0 ديسيبل | نسبة الانقراض | > 3.5 ديسيبل |
| التشخيص الرقمي | الدعم (افتراضي) | تعيين دبوس | Pinout غير MSA |
| طلب | SD / HD / 3G / 6G SDI | ||
وصف
Gigaopto GTS-B3460-10DCTT عبارة عن وحدة إرسال ثنائية القناة ثنائية الاتجاه أحادية الألياف مصممة لنقل الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.يدعم معدلات البيانات من 143 ميجابت / ثانية إلى 5.94 جيجابت / ثانية. تم تصميم وحدة الإرسال المزدوجة هذه خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M و ST-2081 التسلسلية .
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.إنه مزود بجهازي إرسال ليزريين مستقلين 1310 نانومتر و 1490 نانومتر.يمكن تحقيق مسافة قصوى تبلغ 10 كم بإشارات مرضية تبلغ 6 جيجابت / ثانية.
سمات
تجاري: -5 درجة مئوية ~ 70 درجة مئوية
طلب
اساسي
دبوسدتعريف
| دبوسرقم | رمز | الاسم / الوصف | تسلسل القوة. | ملحوظات |
| 1 | فيت | أرض المرسل | الأول | |
| 2 | نورث كارولاينا | غير متصل | الثالث | |
| 3 | نورث كارولاينا | غير متصل | الثالث | |
| 4 | MOD_ABS | الوحدة غائبة ، قم بالاتصال بـ VeeT في الوحدة النمطية | الثالث | 1 |
| 5 | SCL | خط ساعة الواجهة التسلسلية بسلكين ، LVTTL-I | الثالث | 2 |
| 6 | SDA | خط بيانات الواجهة التسلسلية بسلكين ، LVTTL-I / O | الثالث | 2 |
| 7 | فيت | أرض المرسل | الأول | |
| 8 | TD2 + |
جهاز إرسال (1310 نانومتر) بيانات غير مقلوبة في. اقتران التيار المتردد.CML-I |
الثالث | |
| 9 | TD2- |
جهاز إرسال (1310 نانومتر) البيانات المقلوبة بتنسيق. اقتران التيار المتردد.CML-I |
الثالث | |
| 10 | TX2_DIS |
جهاز الإرسال (1310 نانومتر) تعطيل الإدخال ، LVTTL-I مرتفع: جهاز الإرسال متوقف منخفض: جهاز الإرسال قيد التشغيل |
الثالث | 3 |
| 11 | VeeR | استقبال الأرض | الأول | |
| 12 | نورث كارولاينا | غير متصل | الثالث | |
| 13 | نورث كارولاينا | غير متصل | الثالث | |
| 14 | فيت | أرض المرسل | الأول | |
| 15 | VccT | مصدر طاقة جهاز الإرسال | الثاني | |
| 16 | VccT | مصدر طاقة جهاز الإرسال | الثاني | |
| 17 | فيت | أرض المرسل | الأول | |
| 18 | TD1 + |
جهاز إرسال (1490 نانومتر) بيانات غير مقلوبة بتنسيق. اقتران التيار المتردد.CML-I |
الثالث | |
| 19 | TD1- |
جهاز إرسال (1490 نانومتر) البيانات المقلوبة بتنسيق. اقتران التيار المتردد.CML-I |
الثالث | |
| 20 | TX1_DIS |
جهاز الإرسال (1490 نانومتر) تعطيل ، LVTTL-I مرتفع: جهاز الإرسال متوقف منخفض: جهاز الإرسال قيد التشغيل |
الثالث | 4 |
تسلسل القوة.: تسلسل مشاركة الدبوس أثناء التوصيل الساخن.
ملاحظة 1.MOD_ABS متصل بـ VeeT داخل الوحدة.
ملاحظة 2.يتم سحب SDA و SCL (I2C) بمقاومات 4.7k - 10kΩ على اللوحة المضيفة.
ملاحظة 3.يتم سحب Tx2_DIS إلى VccT بمقاوم 4.7k - 10kΩ داخل الوحدة.
ملاحظة 4.يتم سحب Tx1_DIS إلى VccT بمقاوم 4.7k - 10kΩ داخل الوحدة.
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
