تفاصيل المنتج:
|
| اسم المنتج: | 6G SDI BIDI جهاز الإرسال والاستقبال | أقصى معدل بت: | 5.94 جيجابت في الثانية |
|---|---|---|---|
| الحزمة / التكنولوجيا: | الألياف SFP 1 ثنائية الاتجاه | موصل بصري: | Simplex LC |
| ماكس تصل: | 10 كم | الكلمات الدالة: | وحدة الإرسال والاستقبال BIDI للفيديو 6 جيجابت في الثانية |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km وحدات الإرسال والاستقبال MSA
وصف المنتجات

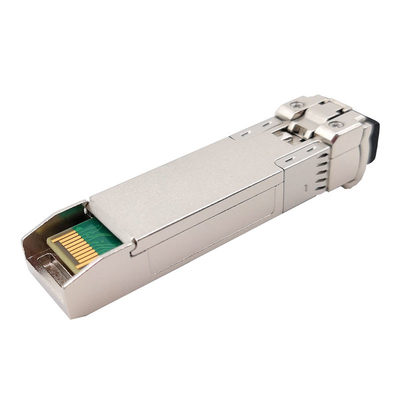

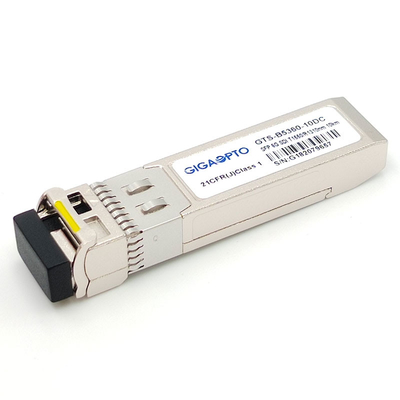

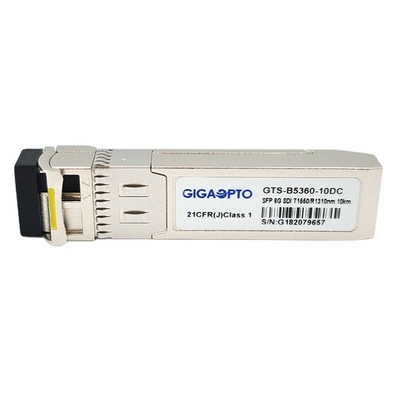

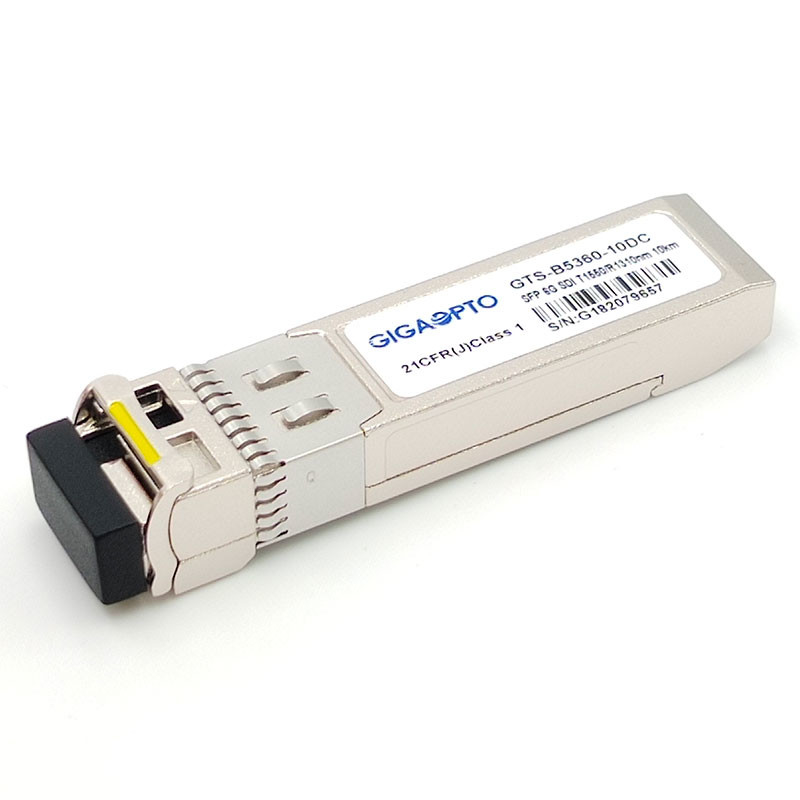

Gigaopto GTS-B5360-10DC هي وحدة إرسال واستقبال بصرية من الألياف ثنائية الاتجاه SFP مصممة لتطبيقات نقل الفيديو.
تم تصميم جهاز الإرسال والاستقبال لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 5.94 جيجابت في الثانية ويدعم الأنماط المرضية SDI لـ SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M و ST-2081 ، ويمكن تحقيق مسافة قصوى تبلغ 10 كم مع سرعة مرضية تبلغ 6 جيجابت في الثانية إشارات عبر ألياف أحادية الوضع (SMF) مع موصل LC بسيط
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر 1310 نانومتر DFB ، وديود ضوئي PIN 1550 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ، و Reclocker ، ووحدة تحكم MCU.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
خصائص التشغيل
| منتج | 6G SDI BIDI جهاز الإرسال والاستقبال | رقم القطعة | GTS-B5360-10DC |
| أقصى معدل بت | 5.94 جيجابت / ثانية | MSA Pinout | نعم |
| نوع الوحدة | جهاز الإرسال والاستقبال | درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية / -40 درجة مئوية إلى +85 درجة مئوية |
| مركز الطول الموجي | TX1310nm / RX1550nm | أقصى مسافة | 10 كم |
| موصل / ملمع | Simplex LC UPC | وسائل الإعلام | الألياف أحادية الوضع |
| مكون المرسل | DFB ثنائية الاتجاه | مكون جهاز الاستقبال | دبوس |
| جهد مزود الطاقة | 3.3 فولت | إجمالي التيار (نموذجي) | 200 مللي أمبير |
| طاقة الإخراج TX | -6 ~ + 1 ديسيبل | حساسية RX | <-14 ديسيبل |
| نسبة الانقراض | > 7.0 ديسيبل | يراقب | نعم |
| دعم الأنماط المرضية للفيديو | إفتراضي | وزن | 25 جرام |
| طلب | فيديو 4K (6G Ultra-SDI) نقل إشارة بصري ، SMPTE 424M / 297M (1080p-2.97Gbps) ، SMPTE 292M / 297M (HDTV –1.485Gbps) ، SMPTE 259M / 297M (SDTV –270Mbps) ، وصلة بصرية تصل إلى 6 جيجابت في الثانية | ||
سمات
0 درجة مئوية إلى +70 درجة مئوية
-40 درجة مئوية إلى + 85 درجة مئوية
التطبيقات
تعريف رقم التعريف الشخصي
