تفاصيل المنتج:
|
| اسم المنتج: | GPON OLT SFP | يكتب: | الفئة C +++ / D 9dBm |
|---|---|---|---|
| معدل البت (جيجابت / ثانية): | 2.5 جيجابت / s_TX / 1.25 جيجابت / s_RX | الطول الموجي: | 1490nm-TX / 1310nm-RX |
| واجهه المستخدم: | SC البسيط | DDMI: | نعم |
| الكلمات الدالة: | + 9dBm Class C +++ / D GPON OLT SFP جهاز الإرسال والاستقبال | ||
| إبراز: | 9dBm GPON SFP Transceiver,فئة C +++ D GPON SFP Transceiver,DOM Transceiver |
||
فئة GPON OLT SFPC +++ / د تكس باور 9وحدة الإرسال والاستقبال ديسيبل
وصف

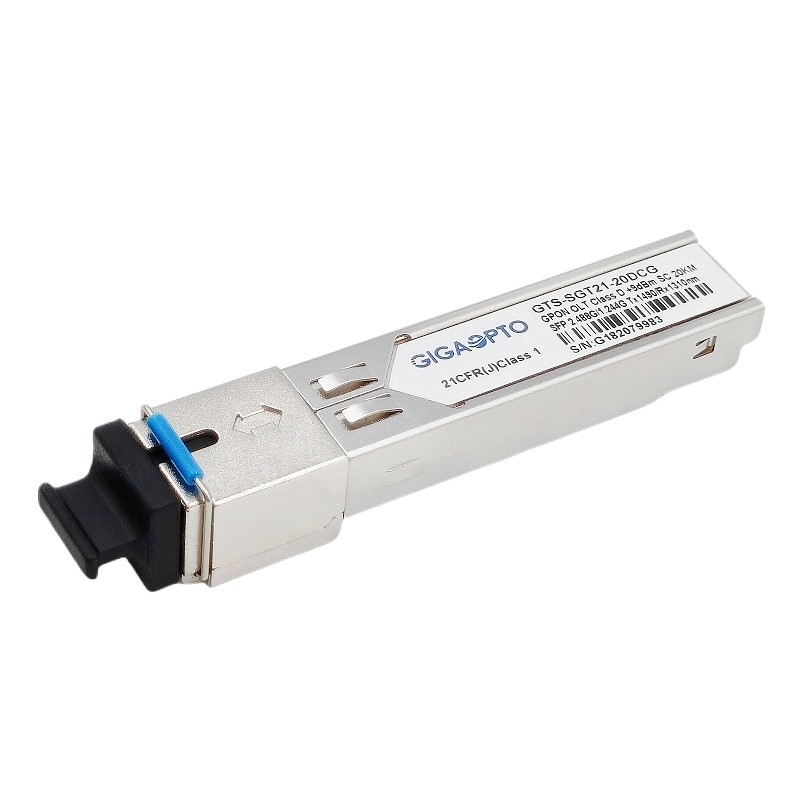

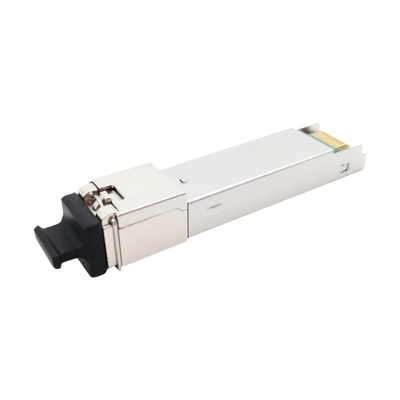

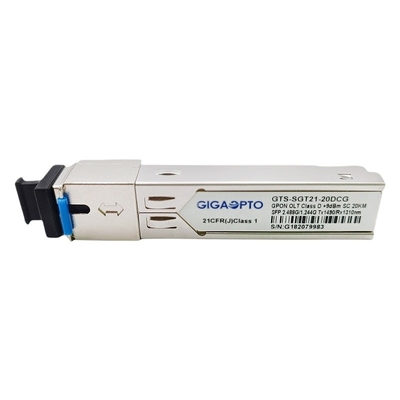

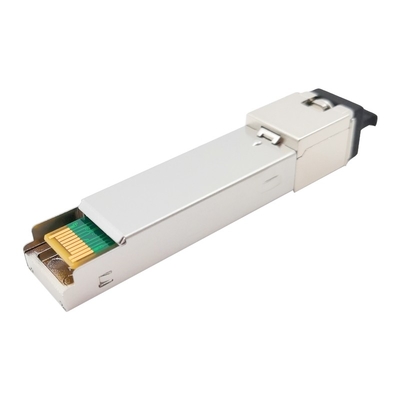

GTS-SGT21-20DCG من GIGAOPTO عبارة عن وحدة إرسال واستقبال عالية الأداء للاتصالات أحادية الألياف باستخدام جهاز إرسال في الوضع المستمر 1490 نانومتر ومستقبل وضع الاندفاع 1310 نانومتر.إنه مصمم لتلبية متطلبات ITU G.984.2 Class C +++ (الفئة D) لتطبيقات الخطوط الطرفية الضوئية (OLT).
يتميز جهاز الإرسال DFB LD 1490nm بوظيفة التحكم التلقائي في الطاقة (APC) ودائرة تعويض درجة الحرارة لضمان استقرار الطاقة الضوئية ونسبة الانقراض على جميع نطاق درجة حرارة التشغيل.يفي جهاز الإرسال بسلامة العين من الفئة 1 وفقًا لمعايير IEC60825 و CDRH.
يحتوي جهاز الاستقبال على مضخم مسبق APD-TIA (مضخم المعاوقة العابرة) معبأ بإحكام ومضخم مقيد بمخرجات تفاضلية متوافقة مع LVPECL.يتميز بإخراج Burst Packet Detect (SD) وهو متوافق مع LVTTL.سيأتي خرج SD عالياً بعد تلقي حزمة الاندفاع.
توفر الوحدة النمطية 9dBm معلومات تشخيصية رقمية عن ظروف التشغيل وحالتها ، بما في ذلك طاقة الإرسال ، وتيار انحياز الليزر ، ودرجة حرارة الوحدة ، وجهد الإمداد.تتم كتابة بيانات المعايرة والإنذار / التحذير وتخزينها في الذاكرة الداخلية (EEPROM).
قامت وحدة الإرسال والاستقبال SFP باختبار أخذ العينات تحت أشهر الماركات من أجهزة التوجيه والمحولات والخوادم.
يعد جهاز الإرسال والاستقبال GPON OLT Class D SFP القابل للتبديل السريع مثاليًا لروابط اتصالات شبكة جيجابت الضوئية المنفعلة (GPON) لمزود خدمة الإنترنت (ISP) والروابط الضوئية الأخرى.
تخصيص
| رقم القطعة | GTS-SGT21-20DCG | فئة | GPON OLT Class C +++ / D. |
| التعبئة والتغليف | SFP | جهد مزود الطاقة | + 3.3 فولت |
| موصليكتب | SC UPC | الإرسال البصري | 20 كم |
| التشخيص الرقمي | أيد | كابليكتب | 9/125 ميكرومتر SMF |
| ضمان | 3 سنوات | درجة حرارة التشغيل | -5 ~ 70 درجة مئوية / -40 ~ 85 درجة مئوية |
| قليلمعدل (المصب) | 2.488 جيجابت في الثانية | قليلمعدل (المنبع) | 1.244 جيجابت في الثانية |
| مركزالطول الموجي (TX) | 1490 نانومتر | مركزالطول الموجي (RX) | 1310 نانومتر |
| قوة تبديد | <1.5 واط | إجمالي التيار(الأعلى) | 450 مللي أمبير |
| المرسليكتب | DFB | المتلقييكتب | APD |
| تكساسانتاج |قوة | 9dBm (نموذجي) | RXحساسية | <-32.0 ديسيبل |
| نسبة الانقراض | > 8.2 ديسيبل | المتلقيالزائد | > -15 ديسيبل |
| البروتوكولات | SFF-8472 ، ITUT-984.2 | ||
سمات
طلب
المعايير
| خصائص المرسل البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| إطلاق الطاقة (متوسط) | صخارج | +6 | +9 | +10 | ديسيبل | |
| نطاق الطول الموجي التشغيلي | λج | 1480 | 1500 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | ∆λ | 1 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ||||
| نسبة الانقراض | ER | 8.2 | ديسيبل | PRBS 223-1 + 72CID @ 2.488 جيجابت / ثانية | ||
| عقوبة المرسل والتشتت | TDP | 1 | ديسيبل | نقل على 20km SMF | ||
| طاقة الإخراج البصري بعد تعطيل الإرسال | صديس | -39 | ديسيبل | |||
| إخراج مخطط العين | متوافق مع ITU-T G.984.2 | |||||
| انعكاس المرسل | -10 | ديسيبل | ||||
| خصائص جهاز الاستقبال البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| نطاق الطول الموجي | λج | 1260 | 1360 | نانومتر | ||
| المتلقي حساسية | سين | -32 | ديسيبل | ملاحظة 1 | ||
| الزائد في مدخلات الطاقة الضوئية | جلس | -15 | ديسيبل | ملاحظة 1 | ||
| النطاق الديناميكي | 15 | ديسيبل | شكل 1 | |||
| انعكاس المتلقي | -15 | ديسيبل | ||||
دائرة التطبيق النموذجية
إيبرومخريطة الذاكرة
محتويات ذاكرة المعرف التسلسلي EEPROM
يحتوي جهاز الإرسال والاستقبال البصري على EEPROM.يوفر الوصول إلى معلومات التعريف المعقدة التي تصف قدرات جهاز الإرسال والاستقبال والواجهات القياسية والشركة المصنعة وغيرها من المعلومات.عند تنشيط البروتوكول التسلسلي ، يقوم المضيف بإنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1).تقوم الحافة الموجبة بجمع البيانات في تلك الأجزاء من EEPROM التي لا يتم كتابتها محمية داخل جهاز الإرسال والاستقبال SFP.بيانات ساعات الحافة السلبية من جهاز الإرسال والاستقبال SFP.إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات التسلسلية.يستخدم المضيف SDA بالاشتراك مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي.يتم تنظيم الذكريات كسلسلة من كلمات بيانات 8 بت التي يمكن معالجتها بشكل فردي أو متسلسل.
توفر الوحدة معلومات تشخيصية حول ظروف التشغيل الحالية.يولد جهاز الإرسال والاستقبال هذه البيانات التشخيصية عن طريق رقمنة الإشارات التناظرية الداخلية.تتم كتابة بيانات المعايرة والإنذار / التحذير أثناء تصنيع الجهاز.يتم تنفيذ كل من مراقبة الطاقة المستلمة ، ومراقبة الطاقة المرسلة ، ومراقبة التيار المتحيز ، ومراقبة جهد الإمداد ومراقبة درجة الحرارة.البيانات التشخيصية هي قيم A / D أولية ويجب تحويلها إلى وحدات العالم الحقيقي باستخدام ثوابت المعايرة المخزنة في مواقع EEPROM 56-95 في عنوان ناقل تسلسلي سلكي A2h.تحدد حقول البيانات المحددة لخريطة ذاكرة التشخيص الرقمية على النحو التالي.
