تفاصيل المنتج:
|
| اسم العنصر: | وحدة GPON ONU | نوع التغليف: | SFP / الفئة ب + |
|---|---|---|---|
| معدل البيانات: | 1.244G_Upstream / 2.488G_Downstream | الطول الموجي (TX / RX): | 1310 نانومتر / 1490 نانومتر |
| مسافة الألياف: | 20 كم | نوع الموصل: | وعاء LC APC |
| الكلمات الدالة: | فئة B + GPON ONU SFP Transceiver LC / APC Receptacle | ||
| إبراز: | فئة B + GPON SFP Transceiver,ONU GPON SFP Transceiver,Rx1490nm LC APC Transceiver |
||

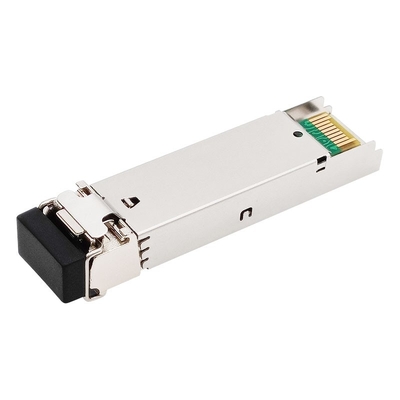

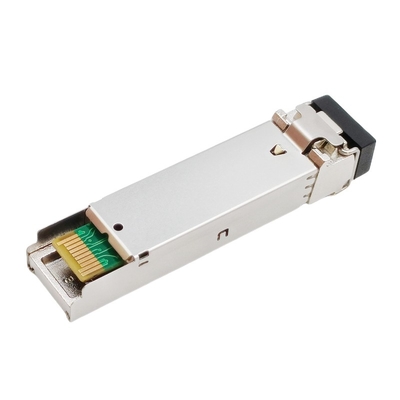

وحدة الإرسال والاستقبال GPON ONU SFP
وعاء موصل فئة B + LC APC
التوافق العام ، RoHS FCC CE REACH.
وصف

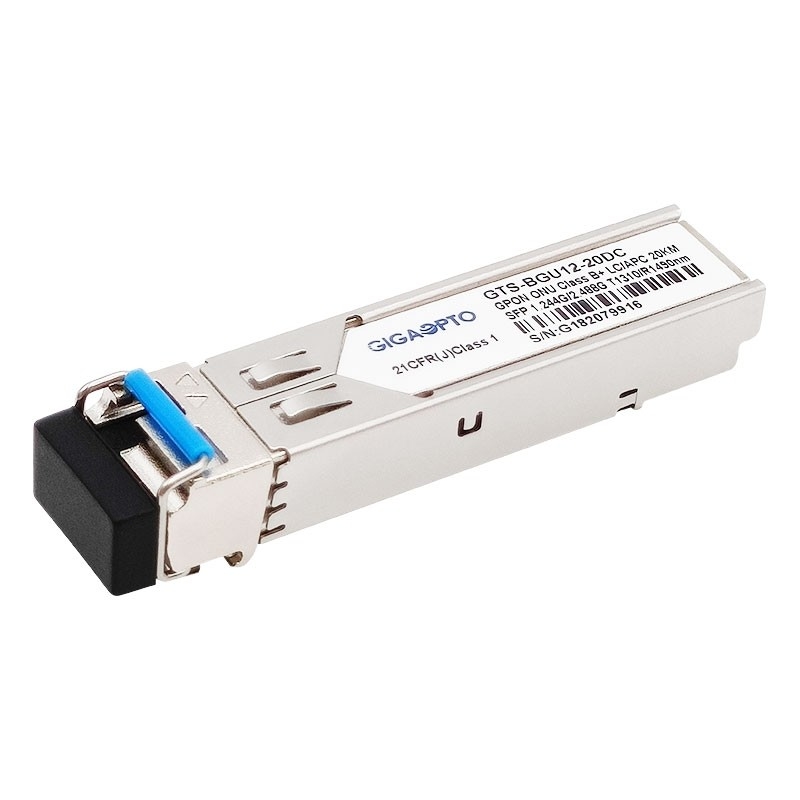

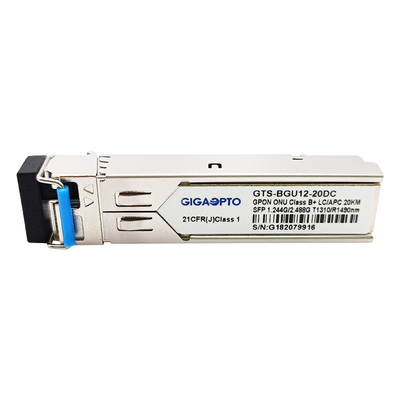

هذهGTS-BGU12-20DCتم تصميم وحدة الإرسال والاستقبال GPON ONU SFP Class B + لنقل الشبكة الضوئية السلبية (GPON) القادرة على جيجابت.يمكن أن يدعم بشكل كامل تطبيق الفئة B + ODN المحدد بواسطة معيار ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006.
تستخدم وحدة الإرسال صمام ثنائي ليزر DFB بقوة 1310 نانومتر ومتوافق تمامًا مع IEC60825 وسلامة العين من الفئة 1 CDRH.يحتوي على وظائف APC ، ودائرة تعويض درجة الحرارة لضمان الامتثال لمتطلبات G.984.2 في درجة حرارة التشغيل ، ومدخلات البيانات ودائرة اقتران AC أو DC.
يستخدم قسم المستقبل APD-TIA 1550 نانومتر معبأ بإحكام (APD مع مكبر المعاوقة العابرة) ومضخم محدود.يحول APD الطاقة الضوئية إلى تيار كهربائي ويتحول التيار إلى جهد بواسطة مضخم المعاوقة العابرة.يتم إنتاج إشارات البيانات DATA و / DATA CML التفاضلية بواسطة مكبر الصوت المحدد.APD-TIA هو AC مقترن بمضخم الحد من خلال مرشح تمرير منخفض.
توفر الوحدة معلومات تشخيصية رقمية لظروف التشغيل وحالتها ، بما في ذلك طاقة الإرسال ، وتيار انحياز الليزر ، ودرجة حرارة الوحدة ، وجهد الإمداد.تتم كتابة بيانات المعايرة والإنذار / التحذير وتخزينها في الذاكرة الداخلية (EEPROM).
تخصيص
| اسم المنتج | GPON ONU SFP جهاز الإرسال والاستقبال | يكتب | فئة B + |
| تكنولوجيا التغليف | SFP | الجهد الكهربي | + 3.3 فولت |
| موصل / ملمع | LC APC | طول وصلة الكابل | 20 كم |
| DOM / DDM | الدعم | نوع الوسائط | G.652 SMF |
| ضمان | 3 سنوات | درجة حرارة التشغيل | كوم./ الهند |
| معدل البيانات المنبع | 1.244 جيجابت / ثانية | معدل نقل البيانات | 2.488 جيجابت / ثانية |
| الطول الموجي للمركز (TX) | 1310 نانومتر | الطول الموجي للمركز (RX) | 1490 نانومتر |
| تبديد الطاقة | <1.0 واط | إجمالي العرض الحالي | 300mA (كحد أقصى) |
| نوع المرسل | DFB ليزر | نوع المستقبل | APD |
| TX متوسط الطاقة | + 0.5 ~ + 5.0 ديسيبل | المتلقي حساسية | <-28.0 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | الزائد | > -8 ديسيبل |
| البروتوكولات | متوافق مع MSA | ||
سمات
طلب
المعايير
لمزيد من أجهزة الإرسال والاستقبال GPON ONU SFP ، يرجى الرجوع إلى النموذج التالي
سلسلة جهاز الإرسال والاستقبال GPON ONU (معدل البيانات TX-1.244G / RX-2.488G ، الطول الموجي: TX1310nm / RX1490nm ، الفئة B + ، DFB + APD)
| ف / ن | شكل عامل | قوة تكساس | حساسية آر إكس | واجهه المستخدم | درجة الحرارة |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | كوم. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | إنديانا |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / UPC ضفيرة | كوم. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / UPC ضفيرة | إنديانا |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC ضفيرة | كوم. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC ضفيرة | إنديانا |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | كوم. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | إنديانا |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC | كوم. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC | إنديانا |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | LC / APC | كوم. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | LC / APC | إنديانا |
