تفاصيل المنتج:
|
| اسم المنتج: | 3G DVI CWDM SFP الارسال | معدل البت (جيجابت في الثانية): | 50 ميجا بايت / ثانية - 3 جيجا بايت / ثانية |
|---|---|---|---|
| نوع الوحدة: | TX واحد | الطول الموجي / القناة: | 1270 ~ 1610 نانومتر CWDM TX W / O RX |
| نوع الموصل: | وعاء LC | تصل: | 20 كم |
| تعيين دبوس: | غير MSA | DDMI: | أيد |
| إبراز: | جهاز إرسال واستقبال فيديو SFP بطول 20 كم,جهاز إرسال واستقبال فيديو SFP بحجم 1270 نانومتر,جهاز إرسال واستقبال فيديو SFP 1610 نانومتر |
||
غير MSA3G-SDI / HD-SDI / SD-SDICWDM 1270nm-1610nm SFP فيديو الأنماط المرضية وحدة إرسال واحدة 20 كم SMF LC DDM
خصائص التشغيل
| اسم المنتج | 3G-SDI CWDM الارسال | P / N (الجزء رقم) | GTS-Cxx30-20DCTN |
| عرض النطاق الترددي (Gb / s) | 0.05 جيجابت في الثانية - 2.97 جيجابت في الثانية | MSA / Non-MSA Pinout | غير MSA |
| نوع الوحدة | جهاز إرسال واحد | درجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي للمركز (TX) | قناة C27-C61 | تصل | 20 كم |
| موصل | LC البسيط | نوع الألياف | SMF |
| نوع المرسل | DFB CWDM | مكون جهاز الاستقبال | بدون |
| TX متوسط الطاقة | -8 ~ -3 ديسيبل | نسبة الانقراض | > 5 ديسيبل |
| الأنماط المرضية | الدعم كافتراضي | DDMI | أيد |
| OEM / ODM | أيد | MTBF | 1،000،000 ساعة |
| التطبيقات | واجهات كهربائية بصرية متوافقة SMPTE 297-2006 | ||
| واجهات خدمة HDTV / SDTV | |||
وصف

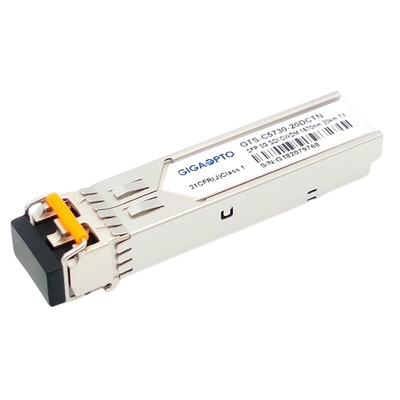

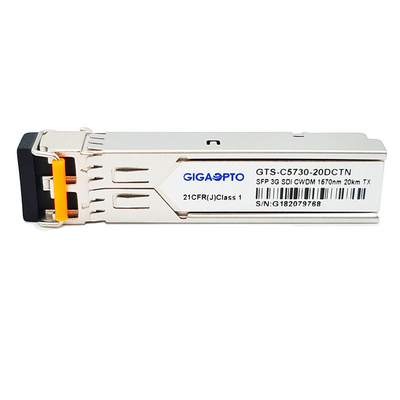

تم تصميم وحدة GTS-Cxx30-20DCTN 3G Video SFP Single-TX من Gigaopto لتطبيقات نقل الفيديو أحادية القناة التي تزيد عن 20 كم عبر SMF عبر قناة الطول الموجي CWDM من 1270 نانومتر إلى 1610 نانومتر (20 نانومتر لكل خطوة) مع موصل LC بسيط.وهو يدعم معدلات البيانات من 50 ميجا بايت / ثانية إلى 2.97 جيجا بايت / ثانية.تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI للمعدلات التسلسلية SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
معلومات الطلبية

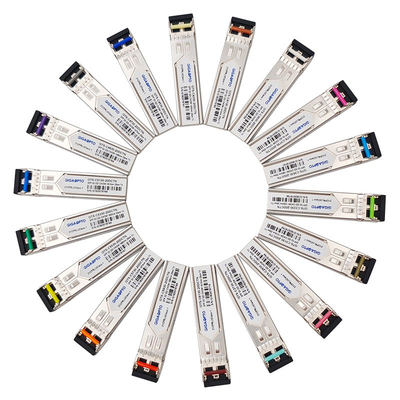

| رقم القطعة | الوصف- 3G DVI CWDM Single TX | قناة CWDM | تصل | تعيين رقم التعريف الشخصي | لون المزلاج |
| GTS-C2730-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1270nm / -C27 | 20 كم | غير MSA | ضوء ارجواني |
| GTS-C2930-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1290nm / -C29 | 20 كم | غير MSA | السماء الزرقاء |
| GTS-C3130-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1310 نانومتر / -C31 | 20 كم | غير MSA | الأخضر الأصفر |
| GTS-C3330-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1330 نانومتر / -C33 | 20 كم | غير MSA | مغرة صفراء |
| GTS-C3530-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1350 نانومتر / -C35 | 20 كم | غير MSA | لون القرنفل |
| GTS-C3730-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1370nm / -C37 | 20 كم | غير MSA | اللون البيج |
| GTS-C3930-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1390nm / -C39 | 20 كم | غير MSA | أبيض |
| GTS-C4130-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1410 نانومتر / -C41 | 20 كم | غير MSA | فضة |
| GTS-C4330-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1430 نانومتر / -C43 | 20 كم | غير MSA | أسود |
| GTS-C4530-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1450 نانومتر / -C45 | 20 كم | غير MSA | اصفر برتقالي |
| GTS-C4730-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1470nm / -C47 | 20 كم | غير MSA | رمادي |
| GTS-C4930-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1490nm / -C49 | 20 كم | غير MSA | فوليت |
| GTS-C5130-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1510 نانومتر / -C51 | 20 كم | غير MSA | أزرق |
| GTS-C5330-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1530 نانومتر / -C53 | 20 كم | غير MSA | لون أخضر |
| GTS-C5530-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1550nm / -C55 | 20 كم | غير MSA | الأصفر |
| GTS-C5730-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1570 نانومتر / -C57 | 20 كم | غير MSA | البرتقالي |
| GTS-C5930-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1590 نانومتر / -C59 | 20 كم | غير MSA | أحمر |
| GTS-C6130-20DCTN | 3G CWDM SFP جهاز إرسال واحد | 1610 نانومتر / -C61 | 20 كم | غير MSA | بني |
سمات
نطاق درجة حرارة علبة التشغيل التجارية: 0 إلى 70 ℃
طلب
تعريف رقم التعريف الشخصي
