تفاصيل المنتج:
|
| اسم المنتج: | الجيل الثالث 3G-SDI CWDM SFP TX | معدل البيانات (جيجابت في الثانية): | 50 ميجا - 3G |
|---|---|---|---|
| نوع الوحدة: | جهاز إرسال واحد | الطول الموجي: | 1270 ~ 1610 نانومتر CWDM TX W / O RX |
| موصل: | وعاء LC | تَوصِيل: | 20 كم |
| تعيين دبوس: | MSA | ضمان: | 3 سنوات |
| الكلمات الرئيسية 1: | 3Gbps DVI SFP | الكلمات الرئيسية 2: | جهاز إرسال فيديو واحد CWDM |
| إبراز: | DVI Video SFP Transceiver,CWDM Video SFP Transceiver,CWDM SFP Transmitter |
||
MSA3G-SDI / HD-SDI / SD-SDICWDM 1270nm-1610nm SFP فيديو الأنماط المرضية وحدة إرسال واحدة 20 كم SMF LC DDM
خصائص التشغيل
| اسم المنتج | الجيل الثالث 3G-SDI CWDM SFP TX | P / N (الجزء رقم) | GTS-Cxx30-20DCT |
| عرض النطاق | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية | تعيين دبوس | MSA |
| نوع الوحدة | جهاز إرسال واحد | درجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي للمركز (TX) | 1270 نانومتر ~ 1610 نانومتر | تصل | 20 كم |
| نوع الموصل | وعاء LC | نوع الألياف | SMF |
| نوع المرسل | CWDM DFB ليزر | نوع المستقبل | غير متاح |
| الأنماط المرضية | الدعم كافتراضي | DDM | أيد |
| OEM / ODM | أيد | ضمان | 3 سنوات |
| التطبيقات | HD-SDI / SD-SDI / 3G-SDI | ||
وصف
تم تصميم Gigaopto GTS-Cxx30-20DCT 3G Video SFP Single-TX Module لتطبيقات نقل الفيديو أحادية القناة التي تزيد عن 20 كيلومترًا عبر SMF عبر قناة الطول الموجي CWDM من 1270 نانومتر إلى 1610 نانومتر (20 نانومتر لكل خطوة) مع موصل LC بسيط.وهو يدعم معدلات البيانات من 50 ميجا بايت / ثانية إلى 2.97 جيجا بايت / ثانية.تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI للمعدلات التسلسلية SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
معلومات الطلبية

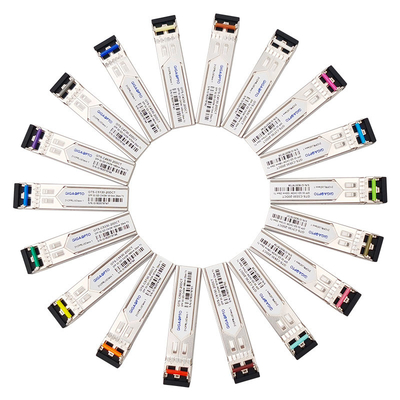

| رقم القطعة | الوصف- 3G DVI CWDM Single TX | قناة CWDM | تصل | MSA | لون المزلاج |
| GTS-C2730-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1270nm / -C27 | 20 كم | MSA | ضوء ارجواني |
| GTS-C2930-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1290nm / -C29 | 20 كم | MSA | السماء الزرقاء |
| GTS-C3130-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1310 نانومتر / -C31 | 20 كم | MSA | الأخضر الأصفر |
| GTS-C3330-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1330 نانومتر / -C33 | 20 كم | MSA | مغرة صفراء |
| GTS-C3530-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1350 نانومتر / -C35 | 20 كم | MSA | لون القرنفل |
| GTS-C3730-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1370nm / -C37 | 20 كم | MSA | اللون البيج |
| GTS-C3930-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1390nm / -C39 | 20 كم | MSA | أبيض |
| GTS-C4130-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1410 نانومتر / -C41 | 20 كم | MSA | فضة |
| GTS-C4330-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1430 نانومتر / -C43 | 20 كم | MSA | أسود |
| GTS-C4530-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1450 نانومتر / -C45 | 20 كم | MSA | اصفر برتقالي |
| GTS-C4730-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1470nm / -C47 | 20 كم | MSA | رمادي |

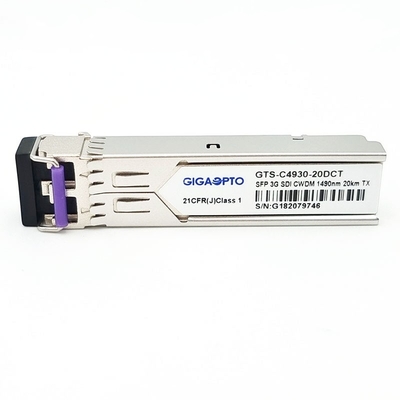

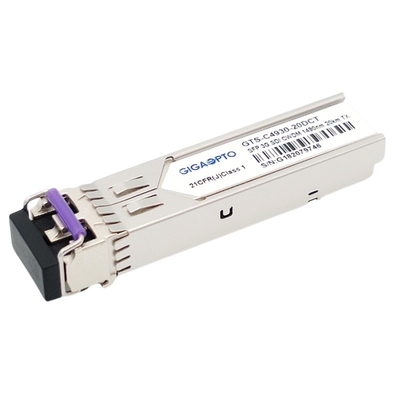

| GTS-C4930-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1490nm / -C49 | 20 كم | MSA | فوليت |
| GTS-C5130-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1510 نانومتر / -C51 | 20 كم | MSA | أزرق |
| GTS-C5330-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1530 نانومتر / -C53 | 20 كم | MSA | لون أخضر |
| GTS-C5530-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1550nm / -C55 | 20 كم | MSA | الأصفر |
| GTS-C5730-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1570 نانومتر / -C57 | 20 كم | MSA | البرتقالي |
| GTS-C5930-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1590 نانومتر / -C59 | 20 كم | MSA | أحمر |
| GTS-C6130-20DCT | وحدة الإرسال الأحادي 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1610 نانومتر / -C61 | 20 كم | MSA | بني |
سمات
طلب
تعريف رقم التعريف الشخصي
ملاحظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
