تفاصيل المنتج:
|
| اسم المنتج: | 3G SMPTE SFP Single TX | معدل البت (جيجابت / ثانية): | 50 م - 2.97 جرام |
|---|---|---|---|
| مركز الطول الموجي: | TX1550nm بدون جهاز استقبال | تعيين دبوس: | NON MSA Pin-out |
| مكون بصري: | DFB ليزر | تَوصِيل: | 40 كيلومترًا على SMF |
| دعم الأنماط المرضية للفيديو: | نعم | الكلمات الدالة: | جهاز إرسال فيديو 3G |
| إبراز: | جهاز الإرسال والاستقبال غير MSA Video SFP,1550nmVideo SFP Transceiver,SFP TX |
||
SMPTE 3Gb / s SFP Single Transmitter 1550nm DFB 40km يدعم أنماط الفيديو المرضية لـ SD-SDI و HD-SDI و 3G-SDI Non MSA
خصائص التشغيل
| اسم المنتج | 3G SMPTE SFP Single TX | رقم الجزء | GTS-L1530-40DCTN |
| معدل البت (Gb / s) | 50 ميجا - 2.97 جرام | تعيين دبوس | غير MSA Pin-out |
| نوع الوحدة | المرسل فقط | درجة الحرارة التشغيل. | من 0 درجة إلى 70 درجة |
| الطول الموجي (TX) | 1550 نانومتر | انتقال الألياف | 40 كم |
| نوع الموصل | LC | نوع الألياف | SMF |
| المرسل | DFB ليزر | المتلقي | غير متاح |
| جهد مزود الطاقة | 3.3 فولت | الحالي (ماكس) | 350 مللي أمبير |
| تم إطلاق الطاقة | -2 ~ + 3dBm | ER | > 5.0 ديسيبل |
| الأنماط المرضية | الدعم كافتراضي | DDM | نعم |
| OEM / ODM | الدعم | البروتوكولات | SFP MSA |
| التطبيقات | SD / HD / 3G SDI | ||
وصف

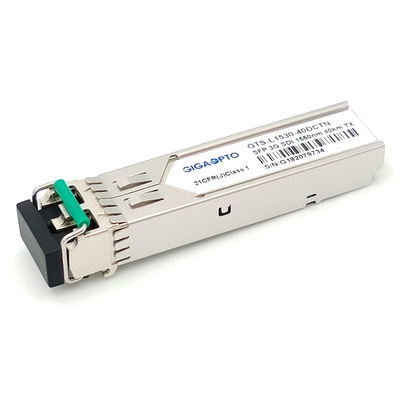

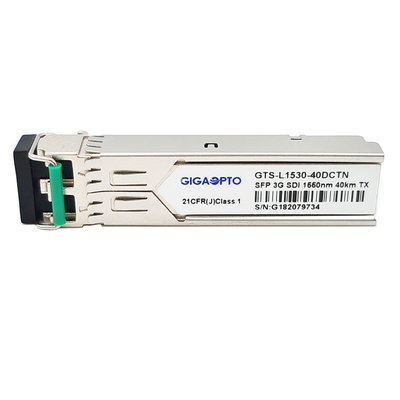

تم تصميم وحدة إرسال Gigaopto GTS-L1530-40DCTN 3G SMPTE SFP أحادية الإرسال من Gigaopto لتطبيقات نقل الفيديو أحادية القناة التي تزيد عن 40 كم على الألياف أحادية الوضع عبر الطول الموجي 1550 نانومتر مع موصل LC بسيط.وهو يدعم معدلات البيانات من 50 ميجا بايت / ثانية إلى 2.97 جيجا بايت / ثانية.تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI للمعدلات التسلسلية SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
سمات
طلب
تعريف رقم التعريف الشخصي
ملاحظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
