تفاصيل المنتج:
|
| اسم المنتج: | وحدة 3G Video SFP Single-TX | عرض النطاق الترددي (Gb / s): | 50 م - 2.97 جرام |
|---|---|---|---|
| مركز الطول الموجي: | TX1550nm ث / س RX | تعيين دبوس: | MSA Pin-out |
| موصل بصري: | وعاء LC | تصل: | 40 كيلومترًا على SMF |
| درجة حرارة: | تجاري | الكلمات الدالة: | فيديو SFP |
| إبراز: | جهاز إرسال فيديو SFP,جهاز إرسال SFP بسرعة 3 جيجابت في الثانية,جهاز إرسال SFP 1550 نانومتر |
||

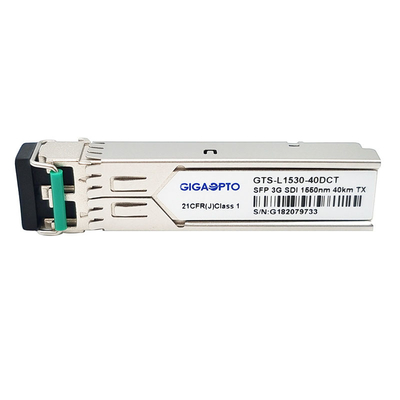

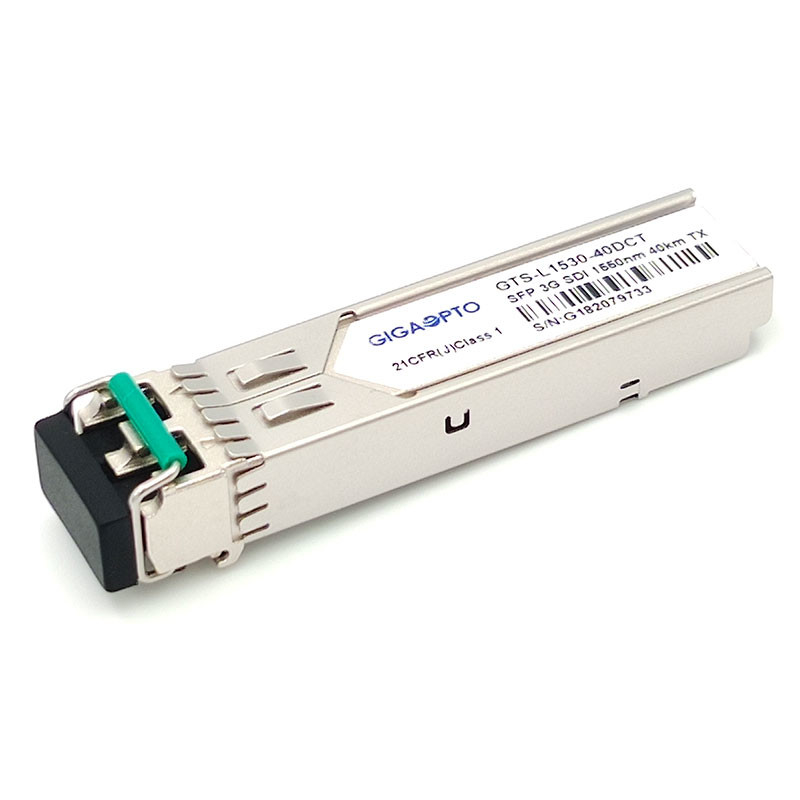

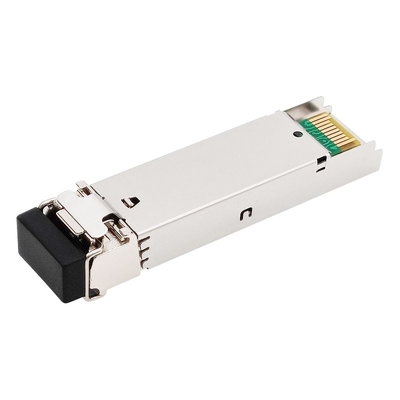

MSA 3G-SDI SFP Tx Only 1550nm 40km Video Pathological Patterns Single Transmitter Module DDM
خصائص التشغيل
| اسم المنتج | 3G Video SFP Single-TX | ف / ن | GTS-L1530-40DCT |
| معدل البت (Gb / s) | يصل إلى 2.97 جرام | تعيين دبوس | MSA Pin-out |
| نوع الوحدة | جهاز إرسال واحد | درجة الحرارة التشغيل. | من 0 إلى 70 درجة مئوية |
| الطول الموجي (TX) | 1550 نانومتر | وصول الألياف | 40 كم |
| رابط بصري | LC | نوع الألياف | الألياف أحادية الوضع |
| المرسل | DFB ليزر | المتلقي | غير متاح |
| جهد مزود الطاقة | 3.3 فولت | الحالي (ماكس) | 350 مللي أمبير |
| تم إطلاق الطاقة | -2 ~ + 3dBm | ER | > 5.0 ديسيبل |
| الأنماط المرضية | الدعم كافتراضي | DDM | مع |
| OEM / ODM | نعم | البروتوكولات | SFP MSA |
| التطبيقات | SD / HD / 3G SDI | ||
وصف
تم تصميم وحدة Gigaopto GTS-L1530-40DCT 3G Video SFP Single-TX لتطبيقات نقل الفيديو أحادية القناة التي تزيد عن 40 كم على SMF عبر طول موجي 1550 نانومتر مع موصل LC بسيط.إنه يدعم معدلات البيانات من 50 ميجا بايت / ثانية إلى 2.97 جيجا بايت / ثانية ، تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M التسلسلية.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
سمات
طلب
تعريف رقم التعريف الشخصي
ملاحظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
